6
Schritt 2: Information überprüfen
Um die antenne zu montieren, müssen sie die richtige schrägstellung (Skew), elevationwinkel (Elevation) und
den azimutwinkel mit hilfe der tabelle auf der rückseite des handbuchs ermitteln. Wenn sie Ihren ort nicht
finden können, nehmen sie bitte die Informationen des nächstgelegenen ortes. Dieses handbuch wird Ihnen
die montage am beispiel des empfangs des ASTRA1 satelliten in der region von Brest in frankreich zeigen.
Der winkelinformation für die region Brest: schrägstellung : -12.6°, elevationwinkel : 30°, azimutwinkel : 149.6°
Prüfen
A1
A1
B1
B1
S5
S2
S3
N1
Prüfen30
A1
B1
B2
B1

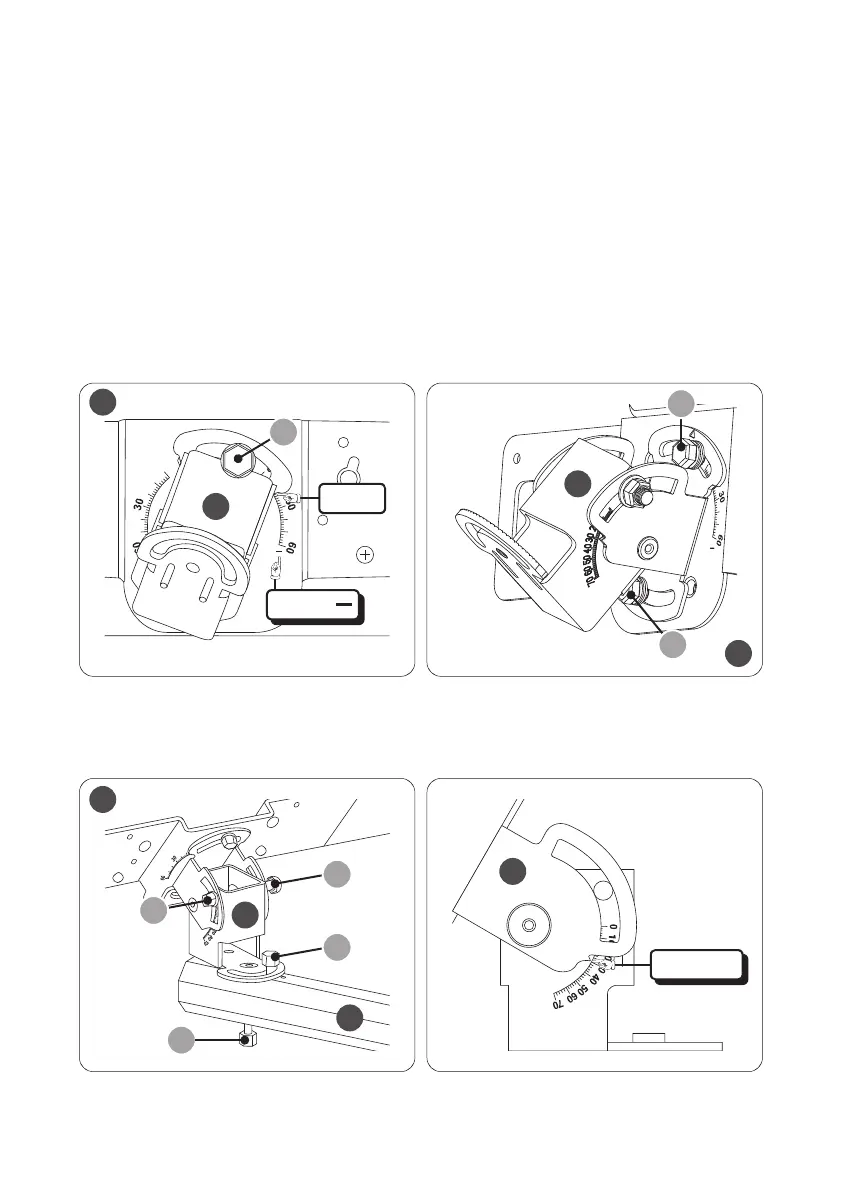

Schrägstellung einstellen
- Winkelhalterung (B1) und antennen hauptteil (A1) verbinden
Winkelhalterung und antennen hauptteil durch schraubeneinstellung auf winkel -12.6 einstellen
1)
Elevationwinkel einstellen
- Antennen hauptteil (A1) und hauptstütze (B2) verbinden
Gelenk winkel verbindung und hauptstütze. für die empfindliche abstimmung und für den azimuth-win-
kel, fixieren sie den. bolzen und die mutter nicht zu fest.
2)
Schritt 3: Zusammenbau
S2
S2
S2
-12.6
