6
Etape 2 : Pour information
Afin d’installer correctement votre antenne, vous devez trouvez les angles d’inclinaison, azimut et élévation
en se référant au tableau à la fin du manuel. Si vous ne trouvez pas dans la liste votre ville exacte, merci de
choisir la ville la plus proche qui est citée dans le tableau. Nous allons vous donner un exemple d’installation
pour recevoir le Satellite ASTRA1 dans la région de Brest en France, les angles fournis selon le tableau sont,
inclinaison : --12.6°, Elévation : 30° et Azimut : 149.6° ;
Chèque
A1
A1
B1
B1
S5
S2
S3
N1
Chèque
30
A1
B1
B2
B1

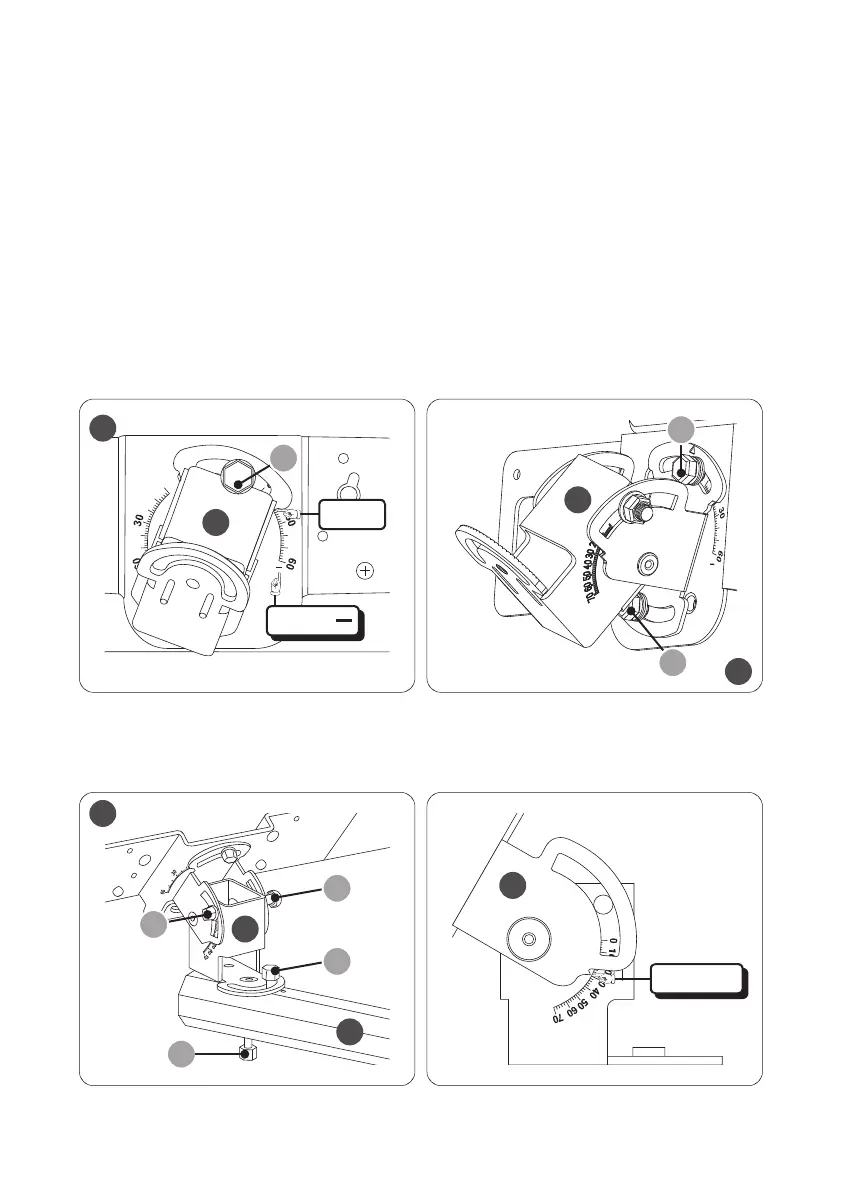

Fixer l'inclinaison
- joindre le bras de fixation(B1) carre a l'arriere de l'antenne(A1)
En respectant bien l’angle d’inclinaison de votre ville (selon le tableau à la fin du manuel), dans notre
example c’est -12.6°.
1)
Fixer l’angle d’élévation
- entre l’antenne (A1) et le support de fixation (B2)
Soulever ou baisser délicatement l’antenne afin d’atteindre l’angle d’élévation voulu selon le schéma
ci-dessous, ne pas fixer à ce stade encore avec la vis et l’écrou.
2)
Etape 3 : Comment assembler?
S1
S2
S2
-12.6
