6
Passo 2: Controllare le informazioni
Per installare l'antenna dovete innanzitutto procurarvi lo skew, l'elevazione e l'azimut facendo riferimento alla
tabella che si trova alla fine di questo manuale. Se non è possibile trovare la vostra posizione, si prega di fare
riferimento alle informazioni della zona più vicina alla vostra posizione. Questo manuale vi farà l'esempio di
installazione per ricevere il satellite ASTRA1 nella regione di Brest in Francia. Le informazioni angolazione per
la regione di Brest è SK: -12.6, EL: 30, AZ: 149.6
Conferma
A1
A1
B1
B1
S5
S2
S3
N1
Conferma
30
A1
B1
B2
B1

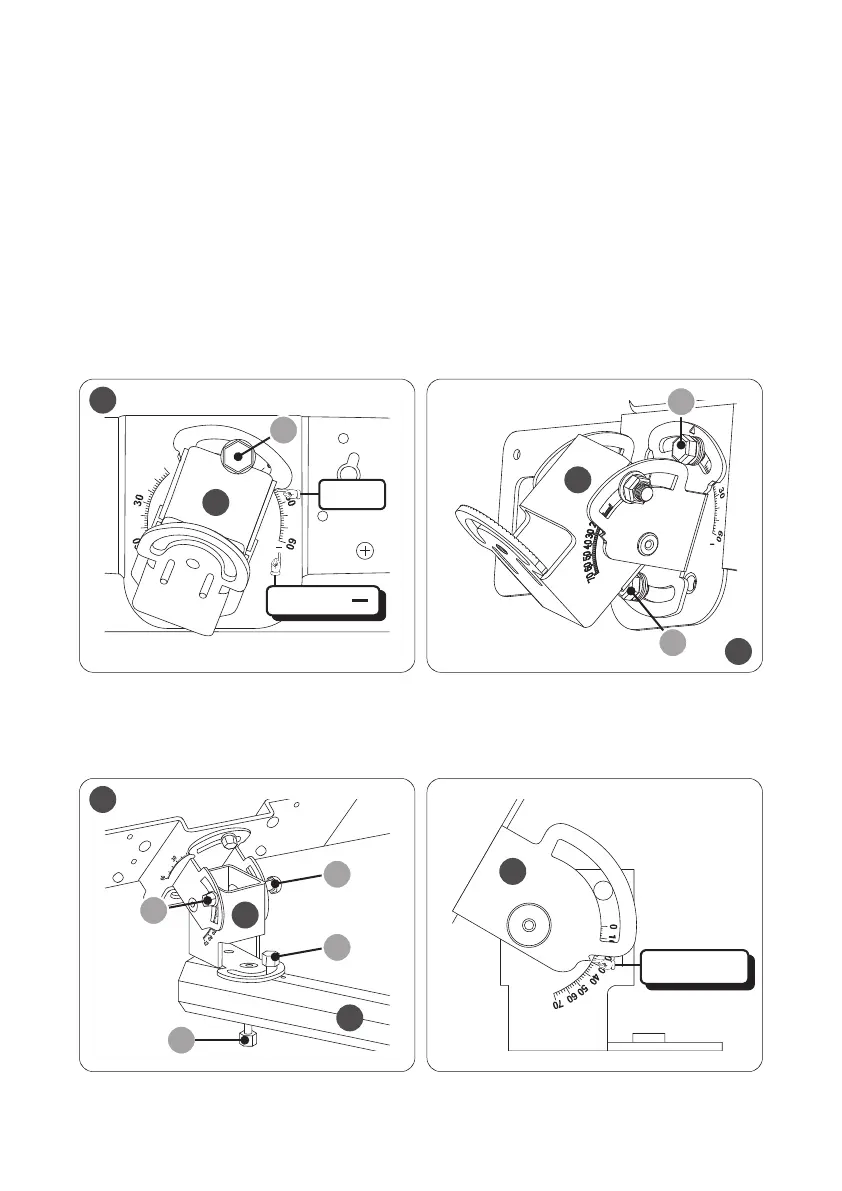

Impostazione dello skew
- fissaggio della staffa angolare (B1) e del corpo antenna (A1)
Unire la staffa angolare e il corpo antenna con la vite e impostare l'angolo di skew a -12.6.
1)
Impostazione dell'elevazione
- fissaggio del corpo antenna (A1) al supporto principale (B2)
Fissare il corpo antenna comune al supporto principale. Al fine di regolare con precisione l'angolo di
elevazione e di azimut non serrate troppo forte il dado e la vite.
2)
Passo 3: Assemblaggio parti
S2
S2
S2
-12.6
