Mobiler Einsatz
Bringen 4 Basispolster an der Bodenplatte
3. Bedienungsanweisungen

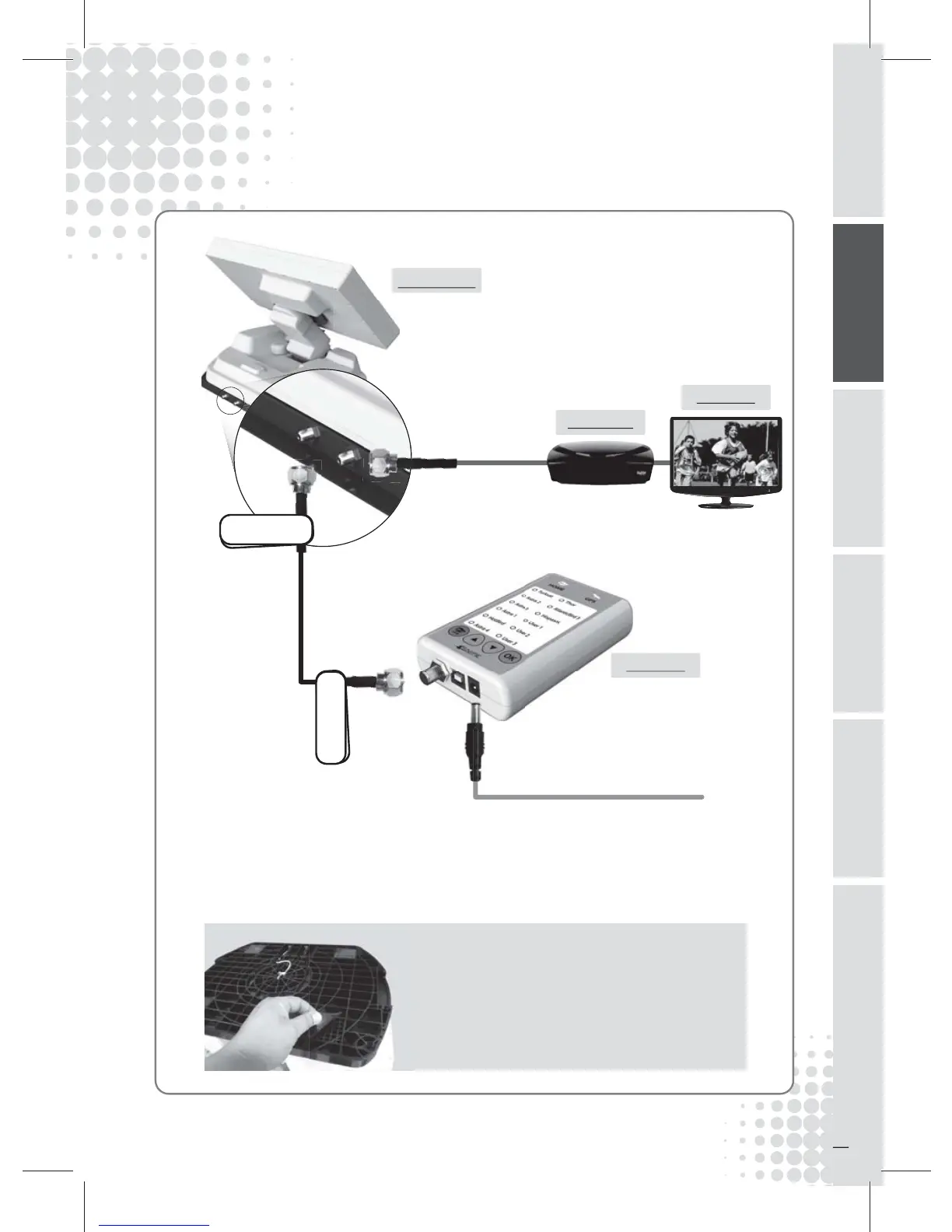

3-1. Anschlussdiagramm
Verbinden Sie die Antenne mit dem controller über das schwarze controllerkabel.
Beim Anschließen müssen Sie auf die Beschriftung und die Farbe der Kabel
achten, weil die beiden Kabel die gleiche Form aufweisen.
Empfängerkabel
(Graue Farbe)
Controllerkabel
(Schwarze Farbe)
C ontroller
C ontroller
Controller
Haupteinheit
Empfänger
Fernseher
Adapter oder Zigarettenanzünder
