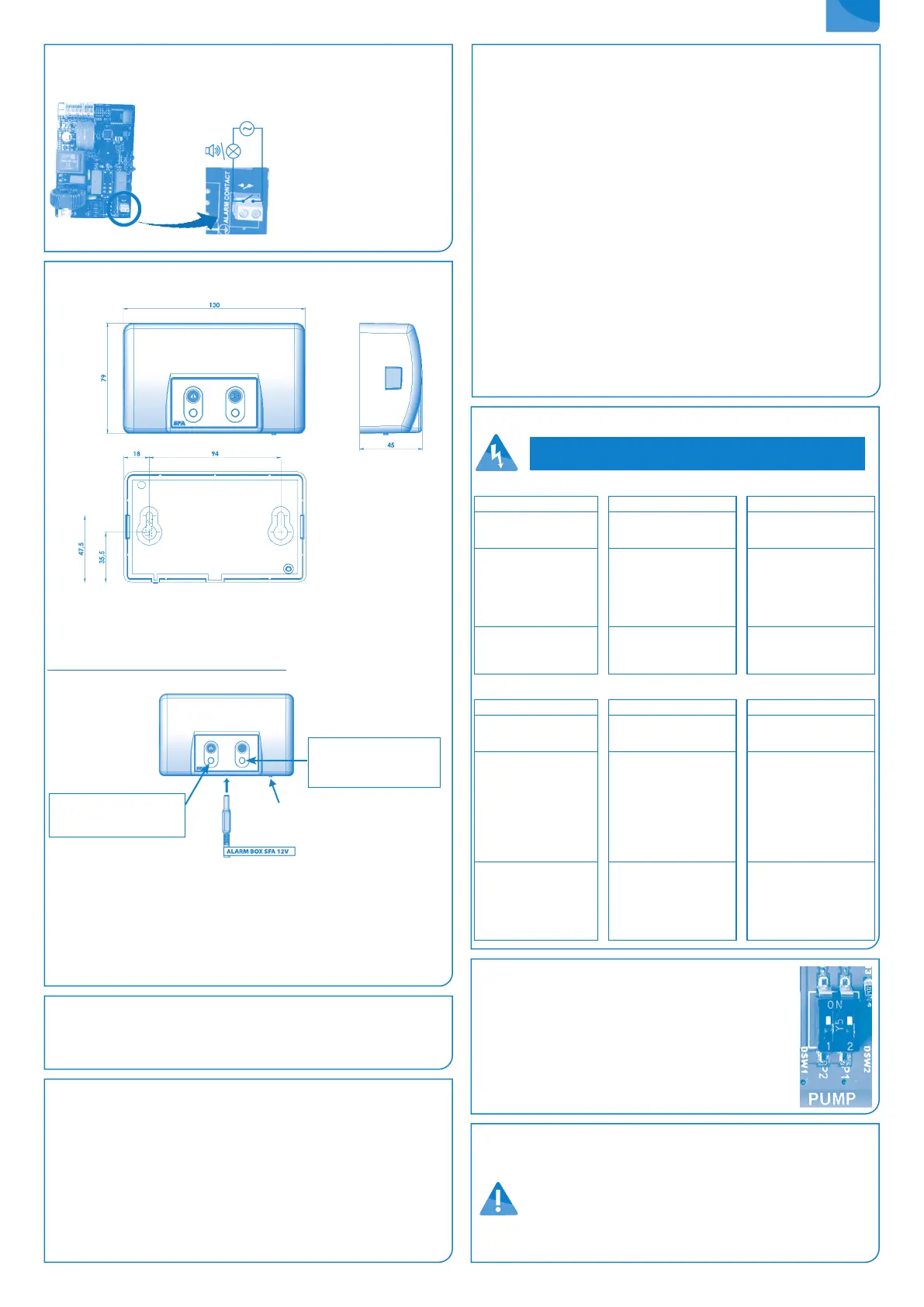

SFA COM2002 - Page 17

17
ES
7. FUNCIONAMIENTO DEL DISPOSITIVO DE
ALARMA (SANICOM
®
2)
Para instalar el aparato en la pared, utilice la siguiente imagen para guiarse:
El dispositivo de alarma de SANICOM® no necesita una alimentación eléctrica
independiente. La alimentación se realiza a través de SANICOM®. En caso de
corte del suministro eléctrico, interviene la batería del dispositivo de alarma.
Conexión del dispositivo de alarma al aparato : Conecte el cable de la alarma
directamente al aparato.
1 / El LED rojo de alarma general reproduce el funcionamiento del LED rojo
en la tarjeta de base. La caja de alarma suena en caso de alarma mientras el
defecto persista. Para que deje de sonar, pulse botón Reinicio (*) del teclado
del dispositivo o el botón situado bajo la caja de alarma.
2 / El LED amarillo «corriente» indica el estado de alimentación de la caja de
alarma :
- encendido jo = SANICOM® bajo tensión
-parpadeo = fallo de corriente en SANICOM®
Reinicio (*)
LED rojo:
alarma general
LED amarillo:
alimentación eléctrica
9. INSPECCIÓN Y MANTENIMIENTO
1/ Inspección
El usuario debe vericar el funcionamiento correcto de la estación de ele-
vación de aguas residuales una vez por mes durante al menos dos ciclos de
arranque.
2/ Mantenimiento
El mantenimiento de la estación de elevación debe ser efectuado con
regularidad por una persona cualicada. Los intervalos deberían ser:
• Cada 3 meses, para las estaciones de elevación instaladas en locales comerciales
• Cada 6 meses, para las estaciones de elevación instaladas en edicios colectivos
• Una vez por año, para las estaciones de elevación instaladas en casas individuales.
10. GUÍA DE DIAGNÓSTICO DE FALLOS
Alarma del aparato SANICOM® 1
FALLO DETECTADO CAUSAS POSIBLES SOLUCIONES
LED rojo de alarma
parpadeante
• Fallo del sistema de
detección del nivel de
agua
• Consulte con el servicio
posventa de SFA
LED rojo de alarma jo • Tubo de ventilación
bloqueado
• Evacuación bloqueada
• Bomba bloqueada o
fuera de servicio
• Evacuación demasiado
alta o exceso de ujo
• Verique que el aire uye
libremente en ambas
direcciones dentro del
tubo de ventilación
• Revisar la instalación
• Consulte con el servicio
posventa de SFA
LED apagado • Corte de electricidad
• Tarjeta electrónica
defectuosa
• Vericar la instalación
eléctrica
• Consulte con el servicio
posventa de SFA
Alarma del panel de control de SANICOM® 2
FALLO DETECTADO CAUSAS POSIBLES SOLUCIONES
Señal sonora + LED
rojo de alarma general
parpadeante
• Fallo del sistema de
detección del nivel de
agua
• Consulte con el servicio
posventa de SFA
Señal sonora + LED rojo
de alarma general jo
• Tubo de ventilación
bloqueado
• Tubo bloqueado,
bomba(s) bloqueada(s)
• El aparato ha encontrado
un fallo de alimentación
• Verique que el aire uye
libremente en ambas
direcciones dentro del
tubo de ventilación
• Pulse el botón de
arranque manual para
poner a cero el aparato
(alarma apagada)
• Consulte con el servicio
posventa de SFA
Señal sonora + LED de
alarma general + LED
amarillo de red eléctrica
parpadeante
• Corte red eléctrica • Para apagar la señal
sonora, pulse el botón de
Arranque forzado
• Vericar la instalación
eléctrica
• Consulte con el servicio
posventa de SFA
DESCONECTE LA ESTACIÓN ANTES DE
CUALQUIER INTERVENCIÓN !
11. DESMONTAJE
INSTRUCCIONES RESERVADAS EXCLUSIVAMENTE PARA
PROFESIONALES CUALIFICADOS
Si uno de los motores no puede funcionar correctamente, se
debe «desactivar» el uso de ese motor ajustando el interruptor
correspondiente en la tarjeta electrónica (P1, P2 : conmuta 1 y
2 para los motores 1 y 2).
De este modo, el motor «desactivado» puede desmontarse. El
aparato funciona con el otro motor.
Durante el mantenimiento, se debe efectuar lo siguiente:
a) Vericar la estanqueidad de los empalmes vericando la tubería hacia y
desde la estación de elevación
b) Accionar las válvulas de compuerta, vericar su funcionamiento regular y su
estanqueidad (lubricar si es necesario)
c) Abrir y limpiar el sistema de válvula antirretorno, vericar que funcione
correctamente
d) Limpiar el sistema de bombeo y sus empalmes, vericar el propulsor y el
sistema de corte (para las bombas de trituración)
e) Limpiar el interior del depósito de recogida
f) Vericar visualmente las funciones de la caja de mando eléctrica de la
estación de elevación
Una vez que se hayan efectuado las vericaciones, volver a arrancar la estación
de elevación de acuerdo al manual de instrucciones para vericar su correcto
funcionamiento.
Se debe efectuar un informe con el detalle las vericaciones y cualquier punto
destacado
Si se encuentran disconformidades que no pueden ser resueltas, la persona
cualicada a cargo del mantenimiento tiene que informar inmediatamente al
usuario de la estación de elevación.
3/ Contrato de mantenimiento
Se recomienda a los usuario que establezcan un contrato de mantenimiento
para que se efectúe la mantención y vericación del dispositivo con
regularidad.
12. GARANTÍA
SANICOM® está garantizado durante 2 años en pie-zas y mano de obra a
reserva de una instalación y de una utilización correctas del dispositivo.
La garantía no se cubrirá ningún daño que se deba a cuerpos
extraños tales como algodón, preservativos, compresas
higiénicas, toallitas húmedas, comida, pelo, metal, madera u
objetos de plásticos. Los disolventes, ácidos y otros productos químicos
también pueden dañar el aparato y anularán la garantía.
8. NORMA
Este aparato responde a la norma EN 12050-2 (Estación de recogida de aguas
residuales exentas de materias fecales) y a las directivas y normas europeas
sobre Baja tensión.
que se ha resuelto el problema. Esto evita que el sistema permanezca en fallo
sin notarlo.
NOTE : Posibilidad de conexión a una alarma externa (SANICOM®2).
Alarma externa
Max. 250 V / 16A
Contact seco NO
Posibilidad de externalizar la señal
de alarma. Contacto seco (sin
tensión) NO (normalmente
abierto) accionado por un relé.
El conector de la alarma podrá
ser conectado a un sistema de
energía. Este contacto se cierra
cuando la instalación se pone en
modo alarma (salvo alarma de
corriente) y sigue cerrado mientras
suena la sirena de alarma.
