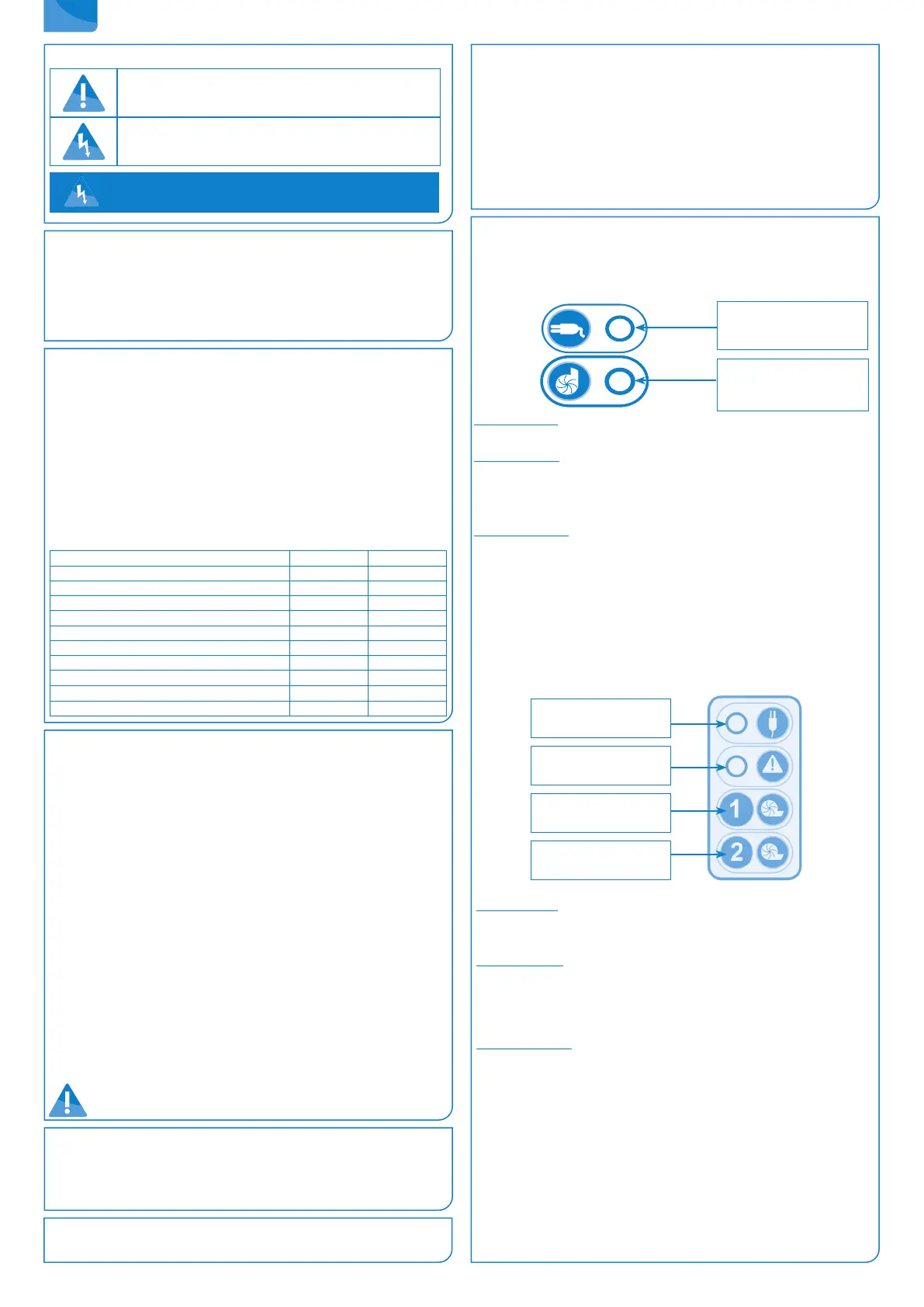

18
PT
1. APLICAÇÃO
A SANICOM® é uma estação de evacuação concebida para expulsar as águas
cinzentas provenientes de pias, lavatórios, duches ou banheiras de utilização
particular ou comercial (restaurantes, salões de cabeleireiro, cantinas, etc.).
A bomba é de alto rendimento, segurança e abilidade, desde que todas
as regras de instalação e de manutenção descritas neste manual sejam
escrupulosamente respeitadas.
4. COLOCAÇÃO EM SERVIÇO
Quando tiver efectuado as ligações hidráulicas e eléctricas, verique a
impermeabilização das ligações deixando correr água sucessivamente por
cada entrada utilizada.
Verique o bom funcionamento da bomba.
2. DESCRIÇÃO
2.1 PRINCÍPIO DE FUNCIONAMENTO
O SANICOM® 1 contém uma bomba. A cuba SANICOM® 1 está equipada
com dois tubos de imersão: um controla o funcionamento do motor e o outro
o sistema de alarme.
O SANICOM® 2 contém duas bombas independentes. Ambas as bombas
operam de forma alternada de modo a garantirem um desgaste uniforme.
Em caso de sobrecarga de funcionamento, ambos os motores operam em
simultâneo (ou se uma bomba falhar, a outra assume o funcionamento).
O tanque está equipado com três tubos, dois dos quais controlam a ativação
do motor para uma segurança dupla e o terceiro controla o sistema de alarme.
2.2 DADOS TÉCNICOS
SANICOM® 1 SANICOM® 2
Tipo P 95 R 90
Evacuação vertical máxima 8m 10m
Tensão 220-240 V 220-240 V
Frequência 50-60 Hz 50-60 Hz
Potência absorvida máxima 750 W 3 000W
Intensidade absorvida máxima 3,3 A 13 A
Classe eléctrica I I
Índice de protecção IP X4 IP X4
Tempo máximo com funcionamento intermitente 90 °C 90°C
Peso líquido 10 kg 26 kg
5. UTILIZAÇÃO
A SANICOM® foi concebida para evacuar as águas usadas provenientes de
pias, máquinas de lavar roupa, máquinas de lavar louça, duches ou banheiras.
A SANICOM® pode aspirar águas quentes.
Não deite nos aparelhos sanitários ligados ao SANICOM® produtos químicos
concentrados (ácidos, solventes, base, oxidantes, redutores. Etc.). Apenas
pode ser admitido e a título excepcional a evacuação de produtos diluídos,
seguida de uma enxaguadela com água clara.
Em caso de falha de electricidade, pare o escorrimento nos
aparelhos ligados ao SANICOM®.
Em caso de evacuação de euentes com gordura, é imperativo o uso de um
separador de gorduras.
LED :
Verde : Ligado
Vermelho : Alarme
BOTÃO :
Activação manual do motor
Reiniciar o alarme
6. FUNCIONAMENTO DA CAIXA DE CONTROLO
6.1 SANICOM
®
1: FUNCIONAMENTO DO TECLADO DE
CONTROLO
1/ Alarmes gerais
Alarme de rede :
Se o LED estiver desligado, não há corrente elétrica.
Alarme de nível :
Se o nível de água no interior do aparelho for anormalmente elevado: ouve-
se um som + o LED vermelho acende-se + o motor arranca. Se o LED car
vermelho intermitente indica a detecção de um problema no nível de água
normal (tubo longo).
Alarme de tempo :
Se o motor funcionar continuadamente durante mais de 1 minuto, o LED ver-
melho ilumina-se.
2/ Reiniciar o alarme
O botão no teclado só lhe permite desligar o LED vermelho (passará a verde)
se o problema que desencadeou o alarme tiver sido resolvido.
6.2 SANICOM
®
2 : FUNCIONAMENTO DA CAIXA DE
CONTROLO REMOTO
1/ Alarmes gerais
Alarme de rede:
Em caso de falha elétrica (ou ao desligar o aparelho): o som é activado + o LED
vermelho acende-se + o LED amarelo da alimentação fica intermitente.
Alarme de nível :
Se o nível de água no interior do aparelho estiver anormalmente elevado: o
som é ativado + o LED vermelho acende-se + ambos os motores arrancam. Se
o LED ficar vermelho intermitente isso indica a detecção de um problema no
nível de água normal (tubo longo).
Alarme de tempo :
Se um dos dois motores funcionar durante mais de 1 minuto: o som é ativado
+ o LED vermelho acende-se + o outro motor arranca.
2/ Reiniciar alarme geral
Quando o problema que aciona um dos alarmes desaparece, a sirene pára,
mas o LED vermelho permanece ligado até ao ciclo normal seguinte.
Uma das duas teclas do teclado interrompe o som em todos os casos, mas só
desligará o LED vermelho se o problema que desencadeou o alarme tiver sido
resolvido. Os alarmes da caixa remota também se mantêm ativos até que o
problema seja resolvido. Isto impede que o sistema permaneça num estado
defeituoso por desconhecimento.
NOTA : Possibilidade de ligação a um alarme externo (SANICOM®2).
Possibilidade de externalizar o sinal de alarme.
LED amarelo :
alimentação eléctrica
LED vermelho :
alarme
Activação manual :
Motor 1
Activação manual :
Motor 2
IDENTIFICAÇÃO DOS AVISOS
Indicação de aviso de um risco para a máquina ou
respetivo utilizador.
Indicação alertando para a presença de um perigo
de origem eléctrica.
DESLIGAR A ALIMENTAÇÃO ELÉCTRICA
ANTES DE QUALQUER INTERVENÇÃO !
3. INSTALAÇÃO
A instalação do SANICOM® deve ser efectuada no respeito das normas
EN12056-4. A instalação e manutenção deve devem ser efectuadas por um
prossional qualicado.
3.1 REGULAMENTAÇÃO
• O local técnico onde cará instalado a SANICOM® deve ser de dimensão
suciente para dispor de um espaço de trabalho de 600mm no mínimo
à volta de forma a facilitar uma eventual manutenção. Este local deve ser
iluminado e sucientemente ventilado. Este equipamento não é submersível,
e deve ser protegido contra o gelo.
• As válvulas de de corte (não fornecidas) devem ser instaladas nas entradas
de euentes bem como na conduta de vacuação.
• A conduta de evacuação deve ser concebida para evitar qualquer retorno
dos esgotos. Para evitar um eventual retorno das aguas a tubagem deve ter
uma curvatura a um nível superior ao do nível de reuxo.
OBSERVAÇÃO : EXCEPTO INDICAÇÕES LOCAIS EM CONTRÁRIO, O NÍVEL
DE REFLUXO CORRESPONDE AC NÍVEL DA VIA PÚBLICA ESTRADAS,
PASSEIOS….
• A estação elevatória deve imperativamente ser ventilada de forma que
o reservatório que sempre à pressão atmosférica. A ventilação deve car
totalmente livre e o ar deve circular nos 2 sentidos (sem instalação de válvula
de membrana). Não ligar a um extractor.
3.2 LIGAÇÃO ELÉCTRICA
Efectuar a ligação eléctrica só depois de ter nalizado todas as outras
ligações.
