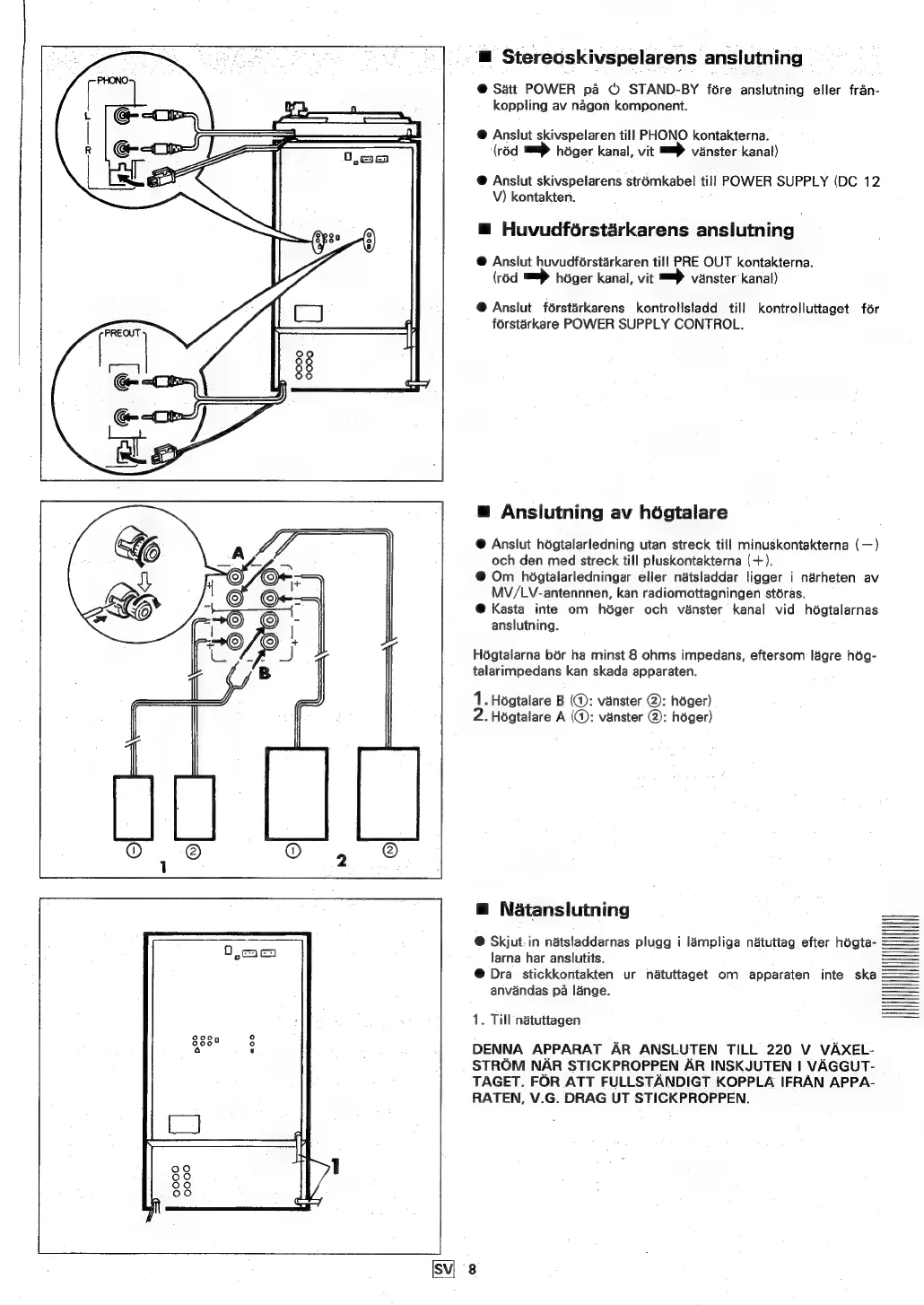

™ Stereoskivspelarens anslutning _
@ Satt POWER pa& © STAND-BY fore anslutning eller fran-
koppling av nagon komponent.
@ Anslut skivspelaren till PHONO kontakterna.
(réd = hdger kanal, vit == vanster kanal)
@ Anslut skivspelarens strémkabel till POWER SUPPLY (DC 12
V) kontakten.
@ Huvudfoérstaérkarens anslutning
@ Ansiut huvudférstarkaren till PRE OUT kontakterna.
(réd =P hédger kanal, vit == vanster’kanal)
@ Anslut férstarkarens kontrollstadd till kontrolluttaget fdr
férstarkare POWER SUPPLY CONTROL.
@ Anslutning av hégtalare
@ Anslut hégtalarledning utan streck till minuskontakterna (—)
och den med streck till pluskontakterna (+).
@ Om hégtalarledningar eller natsladdar ligger i narheten av
MV/LV-antennnen, kan radiomottagningen storas.
@ Kasta inte om héger och v&nster kanal vid hégtalarnas
anslutning.
Hégtalarna bér ha minst 8 ohms impedans, eftersom lagre hog-
talarimpedans kan skada apparaten.
1. Hogtalare B (@: vanster @: héger)
2. Hogtalare A (@: vanster @: hoger)
@ Natanslutning
@ Skjut:in n&tsladdarnas plugg i lampliga ndtuttag efter hogta-
larna har anslutits.
@ Dra stickkontakten ur n&tuttaget om apparaten inte ska
anvandas pa lange.
1. Till natuttagen
DENNA APPARAT AR ANSLUTEN TILL 220 V VAXEL-
STROM NAR STICKPROPPEN AR INSKJUTEN | VAGGUT-
TAGET. FOR ATT FULLSTANDIGT KOPPLA IFRAN APPA-
RATEN, V.G. DRAG UT STICKPROPPEN.
