XG-C55X
Pin-Belegung

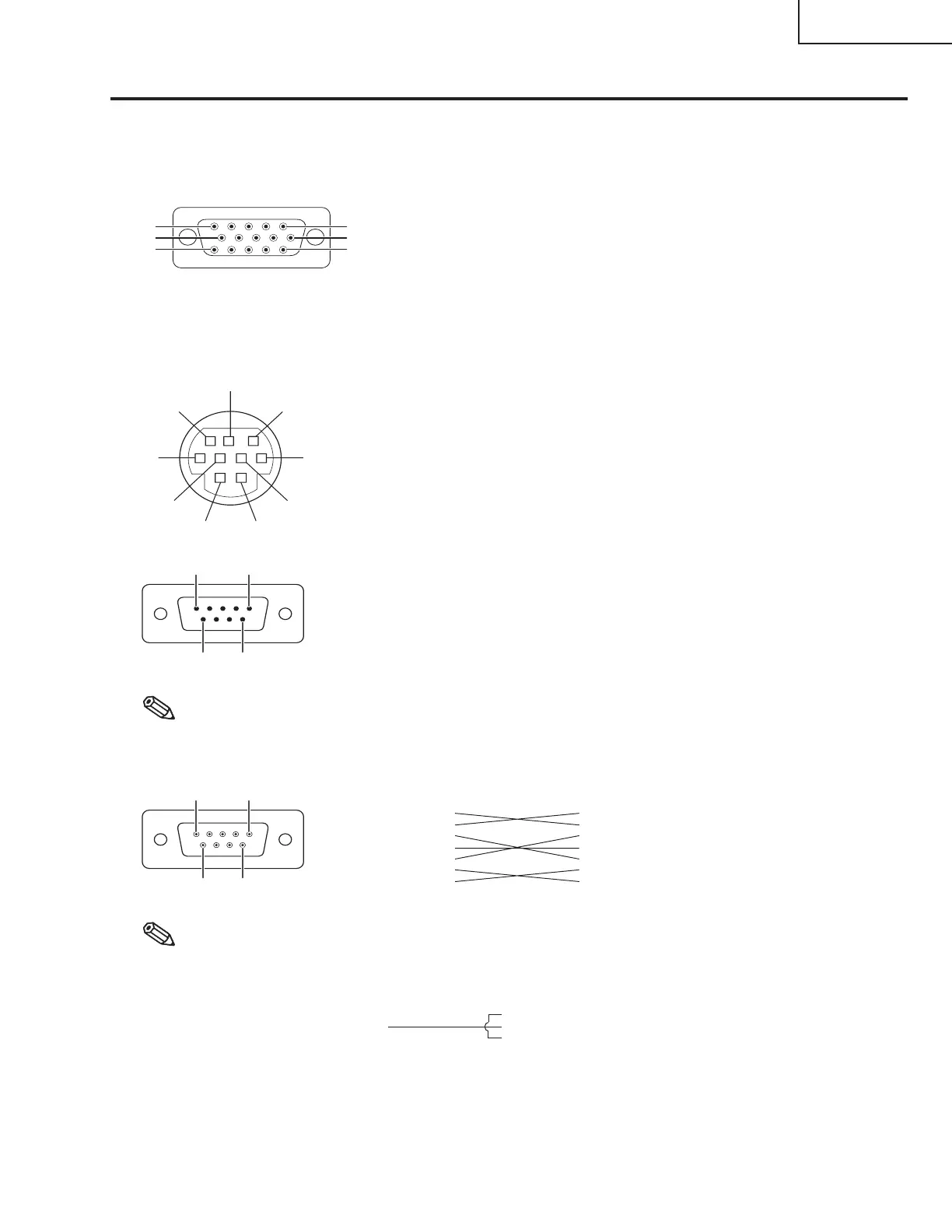

RS-232-Anschluss: 9-Pin Mini-DIN weiblich
Pin-Nr. Signal Name I/O Referenz
1 Ausgabe Nicht angeschlossen
2RDDaten empfangen Eingabe interner Stromkreisanschluss
3SDDaten senden Ausgabe interner Stromkreisanschluss
4 Eingabe Nicht angeschlossen
5SGSignalgrund interner Stromkreisanschluss
6 Eingabe Nicht angeschlossen
7RS Ausgabe Angeschlossen an Pin 8
8CS Eingabe Angeschlossen an Pin 7
9 Ausgabe Nicht angeschlossen
9-Pin D-Sub männlicher Anschluss des DIN-D-Sub-RS-232C-Adapter
Pin-Nr. Signal Name I/O Referenz
1 CD Nicht angeschlossen
2RDDaten empfangen Eingabe interner Stromkreisanschluss
3SDDaten senden Ausgabe interner Stromkreisanschluss
4 ER Nicht angeschlossen
5SGSignalgrund interner Stromkreisanschluss
6 Nicht angeschlossen
7RS interner Stromkreisanschluss
8CS interner Stromkreisanschluss
9 CI Nicht angeschlossen
Hinweis
• Pin 8(CS) und Pin 7(RS) sind im Innern des Projektors kurzgeschlossen.
RS-232C Kabel empfohlene Verbindung: 9-Pin-D-Sub weiblich
Pin-Nr. Signal Pin-Nr. Signal
1CD 1 CD
2RD 2 RD
3SD 3 SD
4ER 4 ER
5SG 5 SG
6DR 6 DR
7RS 7 RS
8CS 8 CS
9CI9 CI
Hinweis
• Je nach verwendetem Steuergerät ist es unter Umständen erforderlich, Pin 4 und Pin 6 am Steuergerät (z.B.
am PC) anzuschließen.
INPUT-1/2-RGB und OUTPUT-Signalanschluss: 15-Pin Mini-D-Sub weiblich
RGB-Eingabe
1. Videoeingabe (rot)
2. Videoausgabe (grün/sync auf grün)
3. Videoausgabe (blau)
4. Nicht angeschlossen
5. Nicht angeschlossen
6. Erde (rot)
7. Erde (grün/sync auf grün)
8. Erde (blau)
9. nicht angeschlossen
10. GND
11. Nicht angeschlossen
12. Bi-directionale Daten
13. Horizontal-Sync-Signal : TTL level
14. Vertikal-Sync-Signal : TTL level
15. Datenuhr
Komponenteneingabe
1. P
R
(C
R
)
2. Y
3. P
B
(C
B
)
4. Nicht angeschlossen
5. Nicht angeschlossen
6. Erde (P
R
)
7. Erde (Y)
8. Erde (P
B
)
9. Nicht angeschlossen
10. Nicht angeschlossen
11. Nicht angeschlossen
12. Nicht angeschlossen
13. Nicht angeschlossen
14. Nicht angeschlossen
15. Nicht angeschlossen
Projektor
Pin-Nr.
4
5
6
PC
Pin-Nr.
4
5
6
5
10
15
1
6
11
8
9
6
5
21
4
3
7
15
69
51
96
