72
XG-C55X
4 Prüfen der
Abtasten-Halte-
Impulsphase
1. Das XGA-Mode 75-Hz
Schwarz-Signal einspeisen.
2. Die folgende Gruppe und die
folgenden Gegenstände
wählen.
Gruppe: OUTPUT3
Gegenstand: ENBXR-PH
ENBXG-PH
ENBXB-PH
1. Die Unschärfe der Buchstaben von OUTPUT
3 und das Geisterbild überprüfen.
2. Den Wert von ENBXR-PH erhöhen, bis das
vordere Geisterbild auf der linken Seite der
Buchstaben von OSD erscheint.
3. Wenn der Wert um 1 bis 2 Punkte reduziert
wird, verschwindet das vordere Geisterbild.
Den Wert beim Verschwinden des vorderen
Geisterbildes um 1 reduzieren.

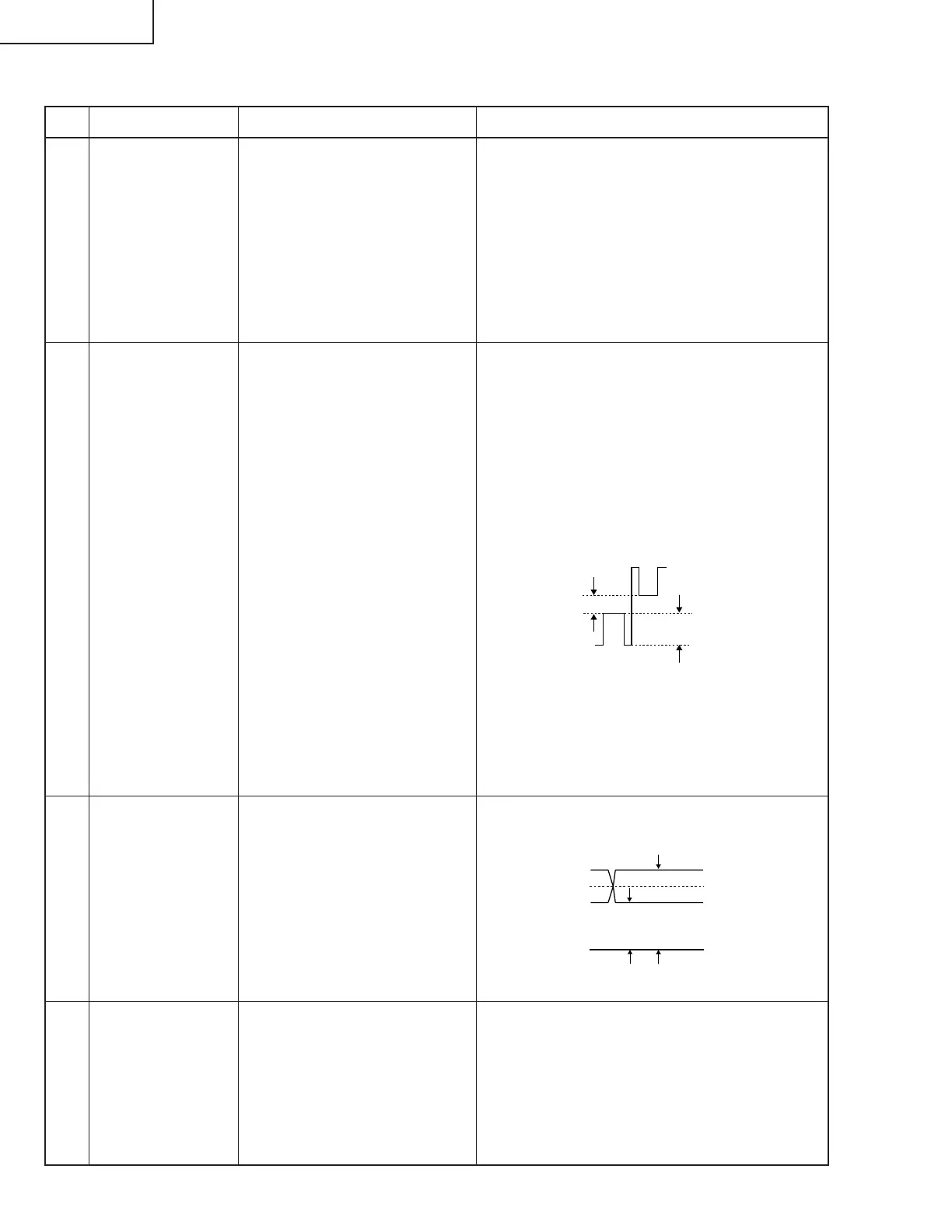

ELEKTRISCHE EINSTELLUNG
1 Initialisieren von
EEPROM
1. Die
Betriebsstromversorgung
einschalten (die Lampe
leuchtet auf), und das
System 15 Minuten lang
warmlaufen lassen.
Nr. Einstellgegenstände Einstellbedingungen Einstellverfahren
1. Die folgenden Einstellungen vornehmen.
S2601 drücken, um auf Prozessmodus zu
schalten, und S2 im SSS-Menü ausführen.
Jetzt ist der EEPROM, ausgenommen für
die PC I/F-einheit, initialisiert.
S1 ausführen, oder die PC I/F-einheit selber
wird initialisiert.
(Die PC I/F-einheit ist werkseitig eingestellt.)
Zum Einstellen der PC I/F-einheit siehe
Abschnitt "Einstellen der PC I/F-einheit" auf
der letzten Seite 79.
2 Einstellung der
RGB1-
Schwarzpegel-
Signalamplitude
1. Die folgende Gruppe und die
folgenden Gegenstände
wählen.
Gruppe: OUTPUT1
Gegenstand: G1-BLK, G1-
GAIN
Für die Farbe R die
Gegenstände R1-BLK und
R1-GAIN wählen.
Für die Farbe B die
Gegenstände B1-BLK und
B1-GAIN wählen.
2. Sicherstellen, dass die
Prozesseinstellung-
Farbbalken angezeigt
werden.
3. Für die Farbe G ein
Oszilloskop an Stift (2) von
P1301 anschließen.
4. Für die Farben R und B das
Oszilloskop jeweils an Stift
(1) von P1301 und Stift (3)
von P1301 anschließen.
1. Den Gegenstand G1-GAIN wählen. Mit dem
Steuerschalter am Gerät oder der
betreffenden Taste an der Fernbedienung
die Einstellung so einstellen, dass die
Signalamplitude 4,0 Vs-s ±0,05 V beträgt.
2. Den Gegenstand G1-BLK wählen. Mit dem
Steuerschalter am Gerät oder der
betreffenden Taste an der Fernbedienung
die Einstellung so einstellen, dass der Weiß-
Weiß-Pegel 1,8 Vs-s ±0,1 V beträgt.
3. Gleichermaßen für die anderen Farben R
und B verfahren.
3 Einstellung von
PSIG
1. Die folgende Gruppe und die
folgenden Gegenstände
wählen.
Gruppe: OUTPUT2
Gegenstand: PSIG-H, PSIG-
L
Sicherstellen, dass die
Einstellungen für PSIG-H
und PSIG-L bei 145 bzw. 170
sind.
1. Die angezeigte PSIG-Wellenform erhalten.
(Das XGA-Signal einspeisen.)
2,9 V DC 6,0 V DC
Masse
PSIG
Die Einstellung von
PSIG-H justieren.
Die Einstellung von
PSIG-L justieren.
