Sharp XG-C55X - Ausbau Wichtiger Teile

61
XG-C55X
AUSBAU WICHTIGER TEILE

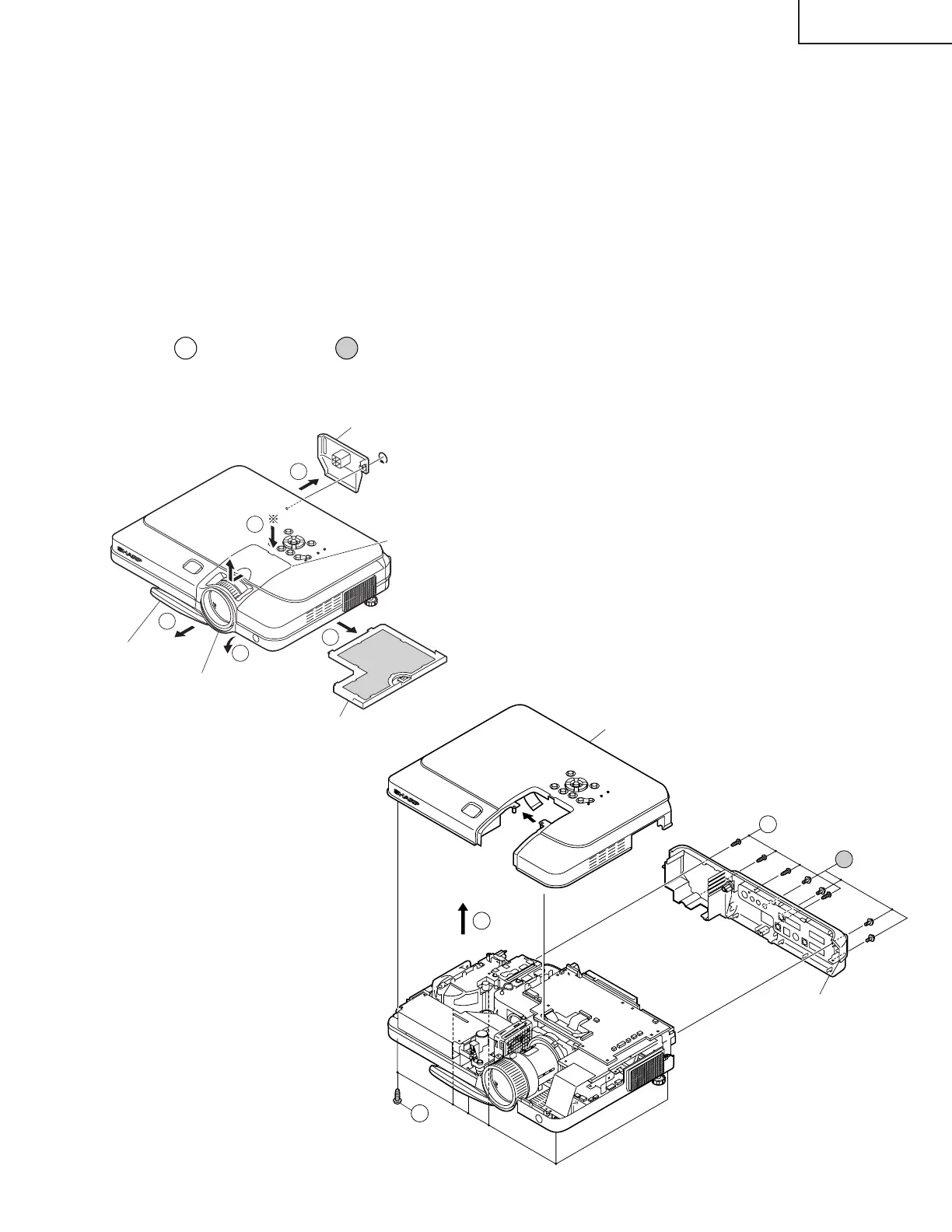

1. Ausbau von Bodenfilter-Abdeckung und Lampeneinheit-Abdeckung
1-1. Bodenfilter-Abdeckung abtrennen.
1-2. Die Sperrschraube von der Lampeneinheit-Abdeckung lösen und die Lampeneinheit-Abdeckung abnehmen.
1-3. Den Tragegriff herausziehen.
1-4. Die mit * markierte Stelle auf der oberen Hälfte der Objektiv-Abdeckung drücken, um die Klaue zu lösen, und
dann die obere Objektiv-Abdeckung entfernen.
1-5. Die untere Hälfte der Objektiv-Abdeckung entfernen.
2. Oberplatte und Rückplatte entfernen
2-1. Sechs Sperrschrauben (schwarz) von der Oberplatte entfernen.
2-2. Die acht Sperrschrauben von der Rückplatte entfernen, und die Rückplatte abnehmen.
(
2-2
:XEBSF30P12000,
2-2
:XBBSF30P10000)
2-3. Langsam die Oberplatte anheben und den Steckverbinder von der Schlüssel-Leiterplatte abtrennen. Eine
andere Schraube entfernen, und die Oberplatte abnehmen.
1-2
1-1
1-3
1-5
1-4
Lampeneinheit-Abdeckung
Bodenfilter-Abdeckung
Obere Hälfte der
Objektiv-Abdeckung
Tragegriff
Untere Häfle der
Objektiv-Abdeckung
2-1
2-2
2-2
2-3
Oberplatte
Rückplatte
(Schwarz)
