74
XG-C55X
15 Einstellung von
COMPO CB-
Offset und CR-
Offset
1. Das Y-0% Helligkeit, Cb und Cr 0%
Weißmuster-Farbdifferenz-Signal
(480I) einspeisen.
2. Die folgende Gruppe und die
folgenden Gegenstände wählen.
Gruppe: COMPO
Gegenstand: AUTO
1. Das Signal einspeisen. Mit dem
Steuerschalter am Gerät oder der
betreffenden Taste an der
Fernbedienung den Gegenstand
AUTO wählen. Die Einstellung wird
automatisch vorgenommen.
10 Einstellung von
Video-Farbton
1. Das Teil-Farbbalken-Signal
einspeisen.
2. Die folgende Gruppe und die
folgenden Gegenstände wählen.
Gruppe: VIDEO1
Gegenstand: TINT

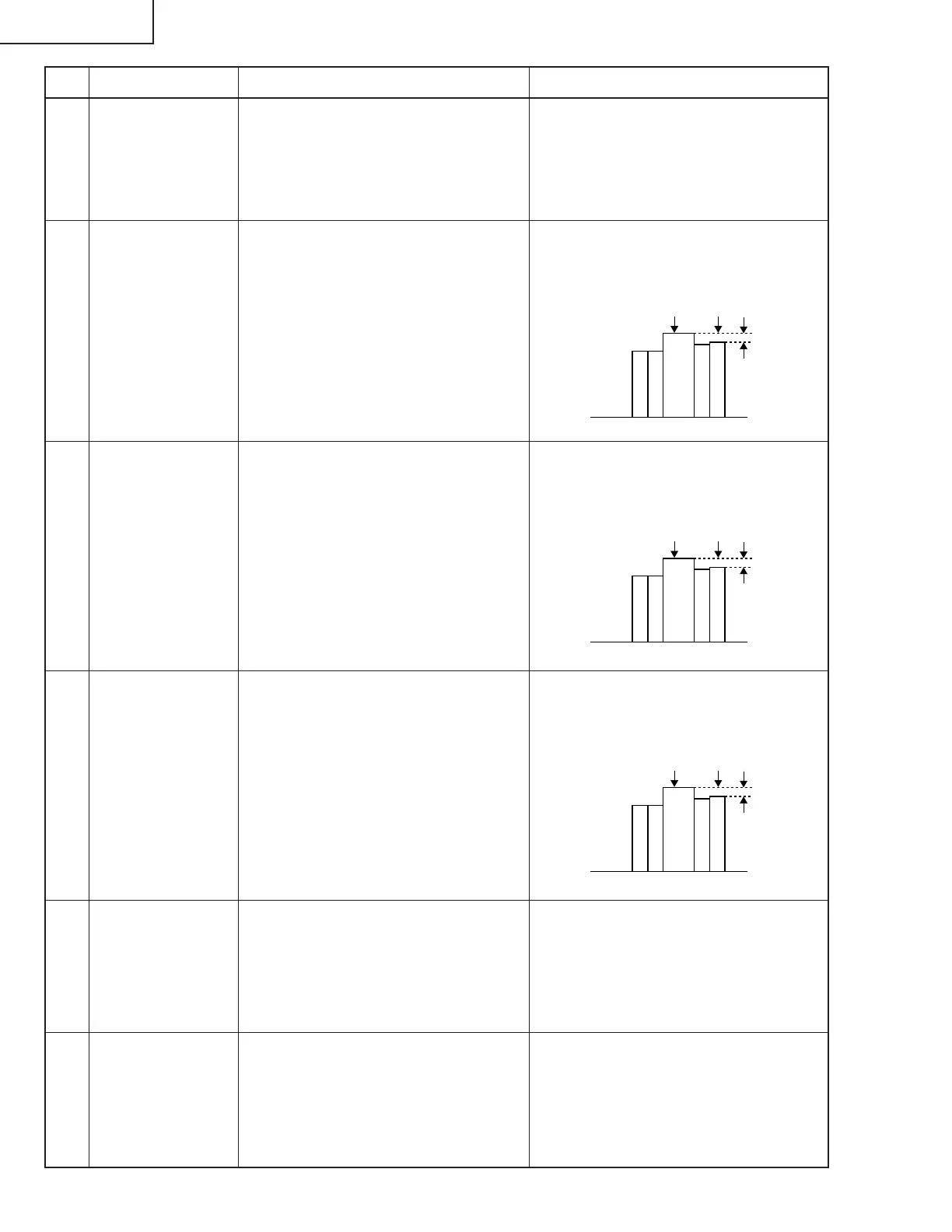

Nr. Einstellgegenstände Einstellbedingungen Einstellverfahren
1. Den festen Wert bestätigen.
Fester Wert: 128
11 Einstellung von
NTSC-
Farbsättigung
1. Das Teil-Farbbalken-Signal
einspeisen.
2. Die folgende Gruppe und die
folgenden Gegenstände wählen.
Gruppe: VIDEO
Gegenstand: N-COLOR
~ Das Oszilloskop an Pin (1) von
P1301 anschließen.
1. Den festen Wert bestätigen.
Fester Wert: 54
(Zur Bezugnahme: 0,4 Vs-s)
12 Einstellung der
PAL-
Farbsättigung
1. Das PAL-Farbbalken-Signal
einspeisen.
2. Die folgende Gruppe und die
folgenden Gegenstände wählen.
Gruppe: VIDEO
Gegenstand: P-COLOR
~ Das Oszilloskop an Stift (1) von
P1301 anschließen.
1. Den festen Wert bestätigen.
Fester Wert: 51
(Zur Bezugnahme: 0,4 Vs-s)
13 Einstellung der
SECAM-
Farbsättigung
1. Das SECAM-Farbbalken-Signal
einspeisen.
2. Die folgende Gruppe und die
folgenden Gegenstände wählen.
Gruppe: VIDEO
Gegenstand: S-COLOR
~ Das Oszilloskop an Stift (1) von
P1301 anschließen.
1. Den festen Wert bestätigen.
Fester Wert: 48
(Zur Bezugnahme: 0,6 Vs-s)
14 Einstellung des
Video-
Weißabgleichs
1. Das NTSC-Testbildröhren-
Mustersignal einspeisen.
2. Die folgende Gruppe und die
folgenden Gegestnände wählen.
Gruppe: VIDEO
Gegenstand: V-R1-BLK, V-B1-BLK
1. Mit dem Steuerschalter am Gerät
oder der betreffenden Taste an der
Fernbedienung die Einstellungen
einstellen, die den gleichen
Weißabgleich wie auf dem Standard-
Monitor haben.
