99
XG-C55X

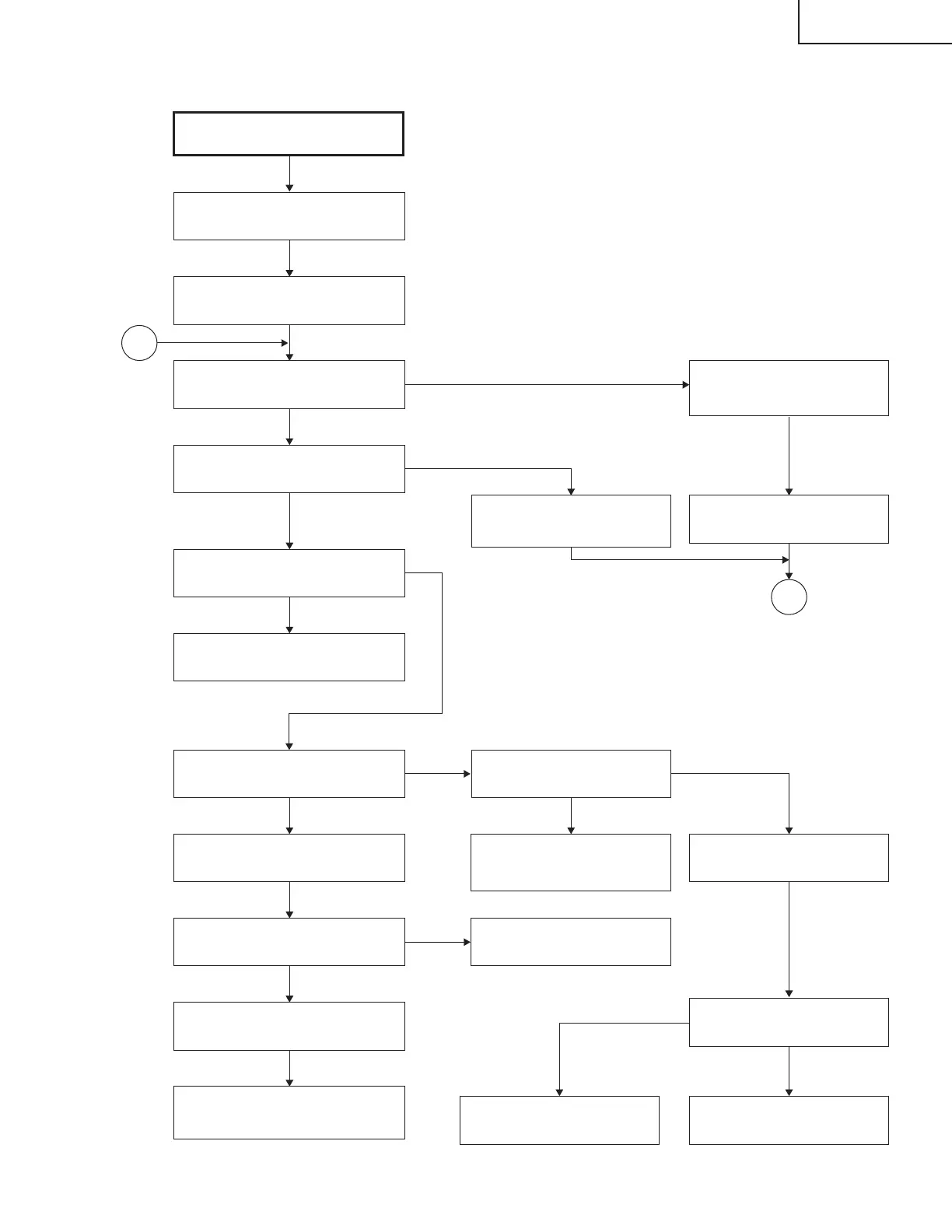

FEHLERSUCHTABELLE für PC I/F EINHEIT (Fortsetzung)
Nein
Ja
Nein
Nein
5
5
Nein
Nein
Ja
Nein
Ja
Ja
Ja
Ja
Ja
Nein
Überprüfen des Videoeingangs
Das Farbbildsignal dem INPUT 3
zuführen.
INPUT 3 mit der Gerätetaste bzw.
mit der Fernbedienung anwählen.
Erscheint das Bild?
Bestehen irgendwelche
Bildstörungen?
Ist die Farbe normal?
Der Videoeingang ist normal.
Ende.
Wird das Videosignal dem C8141
zugeführt?
Zu “Überprüfen des Video-
Synchronsignals”
weitergehen.
Liegt am R8114 das
spezifizierte Signal an?
Der Q8002 und seine
zugehörigen Komponenten
sind defekt.
Zu “Überprüfen des Video-
Synchronsignals”
weitergehen.
Die Prozeß-Einstellung
ausführen?
Die Eingangsplatine ist
defekt.
Liegt ein Signal an Stift
(3) von SC8002 an?
R8114 oder seine
Peripherie ist defekt.
Die INPUT/OUTPUT-
Leiterplatte ist defekt.
Das Taktsignal von IC8015 durch
FL8114 überprüfen.
Ist das Taktsignal normal? Der IC8015 ist defekt.
Zu “Überprüfen des Video-
Synchronsignals” weitergehen.
Der IC8025 und seine
zugehörigen Komponenten sind
defekt.
