Información general
- Controles e indicadores -
Controles e indicadores (continuación)
„

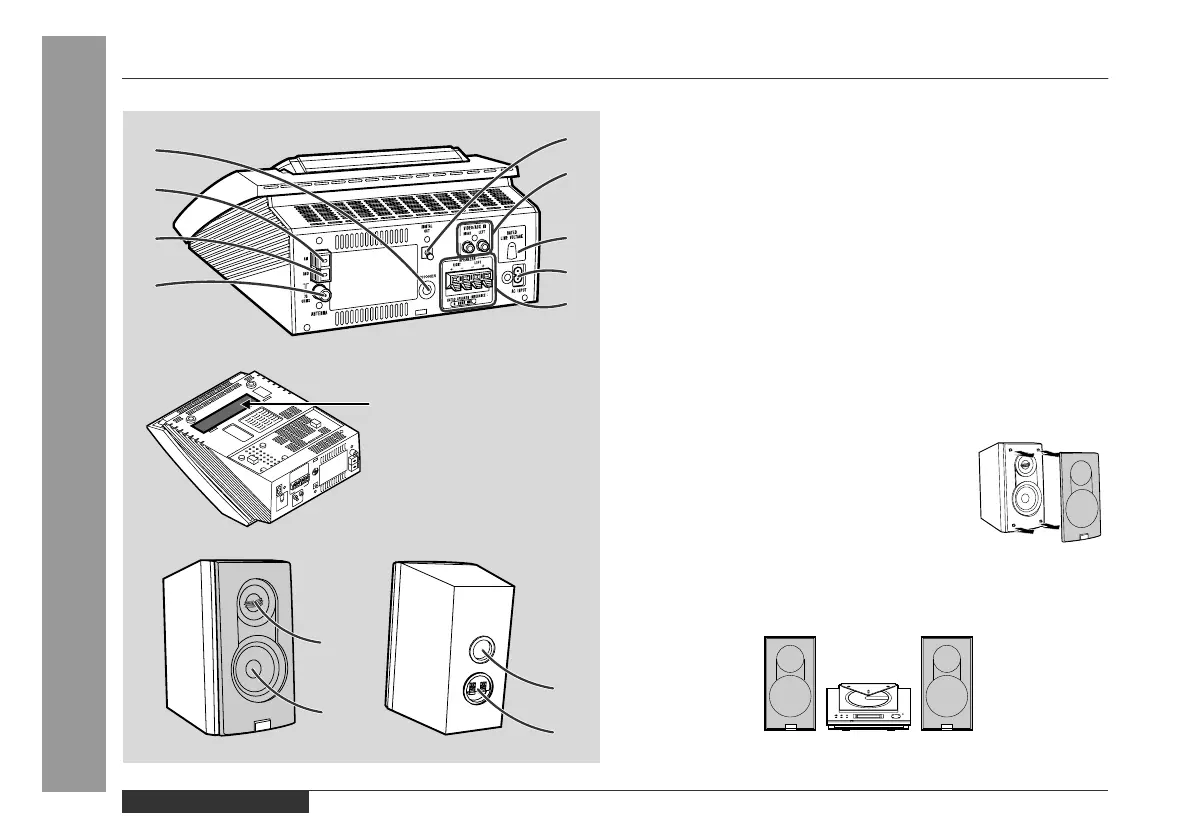

Panel posterior
Página de referencia
1.Toma de auriculares . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
2.Terminal de la antena de AM . . . . . . . . . . . . . . . . . . . . . . . 7, 8
3.Terminal de masa de la antena . . . . . . . . . . . . . . . . . . . . . 7, 8
4.Toma de la antena de FM de 75 ohmios . . . . . . . . . . . . . . 7, 8
5.Toma de salida digital de discos compactos . . . . . . . . . . . 24
6.Tomas de entrada de vídeo/auxiliar (señal de audio) . . . . 24
7.Selector de tensión de CA . . . . . . . . . . . . . . . . . . . . . . . . . 7, 9
8.Toma de entrada de alimentación de CA . . . . . . . . . . . . . 7, 9
9.Terminales de los altavoces . . . . . . . . . . . . . . . . . . . . . . . 7, 8
„
Sistema de altavoces
1.Altavoz de agudos
2.Altavoz de graves
3.Conducto de reflexión de graves
4.Terminales de los altavoces
Colocación del sistema de altavoces:
No hay diferencia entre los altavoces derecho y izquierdo.
2
1
3
4
5
6
8
9
7
4
3
2
1
La etiqueta de régimen está
colocada en la parte inferior
del aparato.
Las rejillas de los altavoces son extraíbles:
Cuando se hayan extraído las rejillas de los alta-
voces, asegúrese de que no entre nada en con-
tacto con los diafragmas del altavoz.
Altavoz izquierdo Altavoz derecho
