Sharp XL-UH3H

E-3
ENGLISH
XL-UH3H
General Information
Controls and indicators

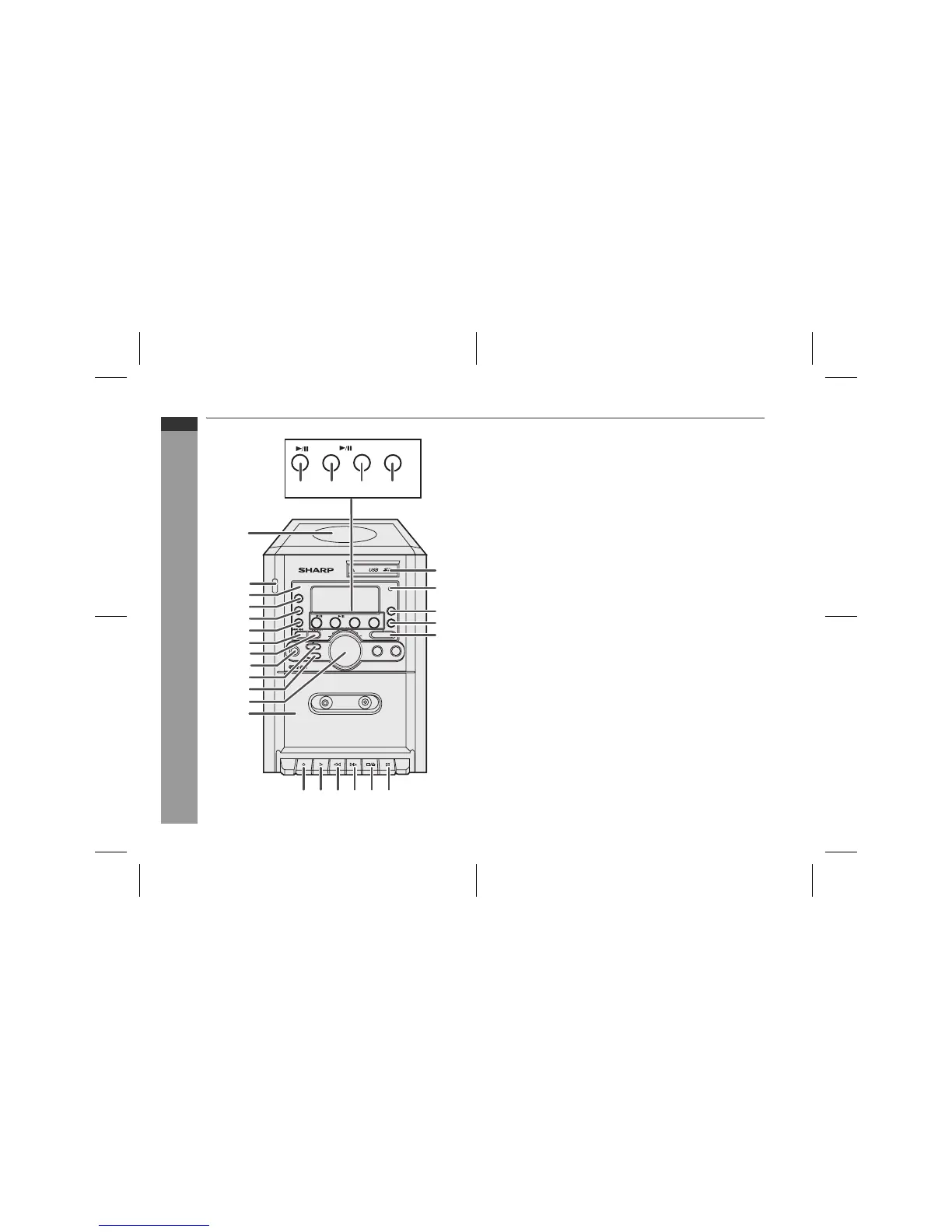

 Front panel
Reference page
1. Disc Compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2. On/Stand-by Button . . . . . . . . . . . . . . . . . . . . . . 10, 11, 12, 26
3. Timer Indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
4. Sleep Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
5. Clock/Timer Button . . . . . . . . . . . . . . . . . . . . . . 11, 35, 36, 37
6. Memory/Disp Button . . . . . . . . . . . . . . . . . . . . . . . . 16, 19, 26
7. Disc Track Down or Fast Reverse, Tuner Preset Down,
Time Down Button . . . . . 11, 16, 19, 20, 21, 22, 26, 27, 31, 35
8. Disc Track Up or Fast Forward, Tuner Preset Up,
Time Up Button . . . . . . . . 11, 16, 19, 20, 21, 22, 26, 27, 31, 35
9. Headphone Socket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
10. Tuning Up/Folder Up Button . . . . . . . . . . . . . . . 19, 20, 22, 26
11. Tuning Down/Folder Down Button . . . . . . . . . . 19, 20, 22, 26
12. Volume Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
13. Cassette Compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
14. CD Play/Pause Button . . . . . . . . . . . . . . . . . . . . . . . 12, 13, 19
15. USB/SD Play/Pause Button . . . . . . . . . . . . . . . . . . . 20, 21, 22
16. Tape Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27, 30
17. Tuner (Band) Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
18. USB/SD Terminal . . . . . . . . . . . . . . . . . . . . . . . . . . . 20, 21, 22
19. Remote Sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
20. Equaliser Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
21. Extra Bass Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
22. Disc or USB or SD Stop Button . . . . . . 16, 21, 22, 23, 24, 25
23. Tape Record Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
24. Tape Play Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
25. Tape Rewind Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
26. Tape Fast Forward Button . . . . . . . . . . . . . . . . . . . . . . . . . . 28
27. Tape Stop/Eject Button . . . . . . . . . . . . . . . . . . . . . . . . . 28, 29
28. Tape Pause Button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
