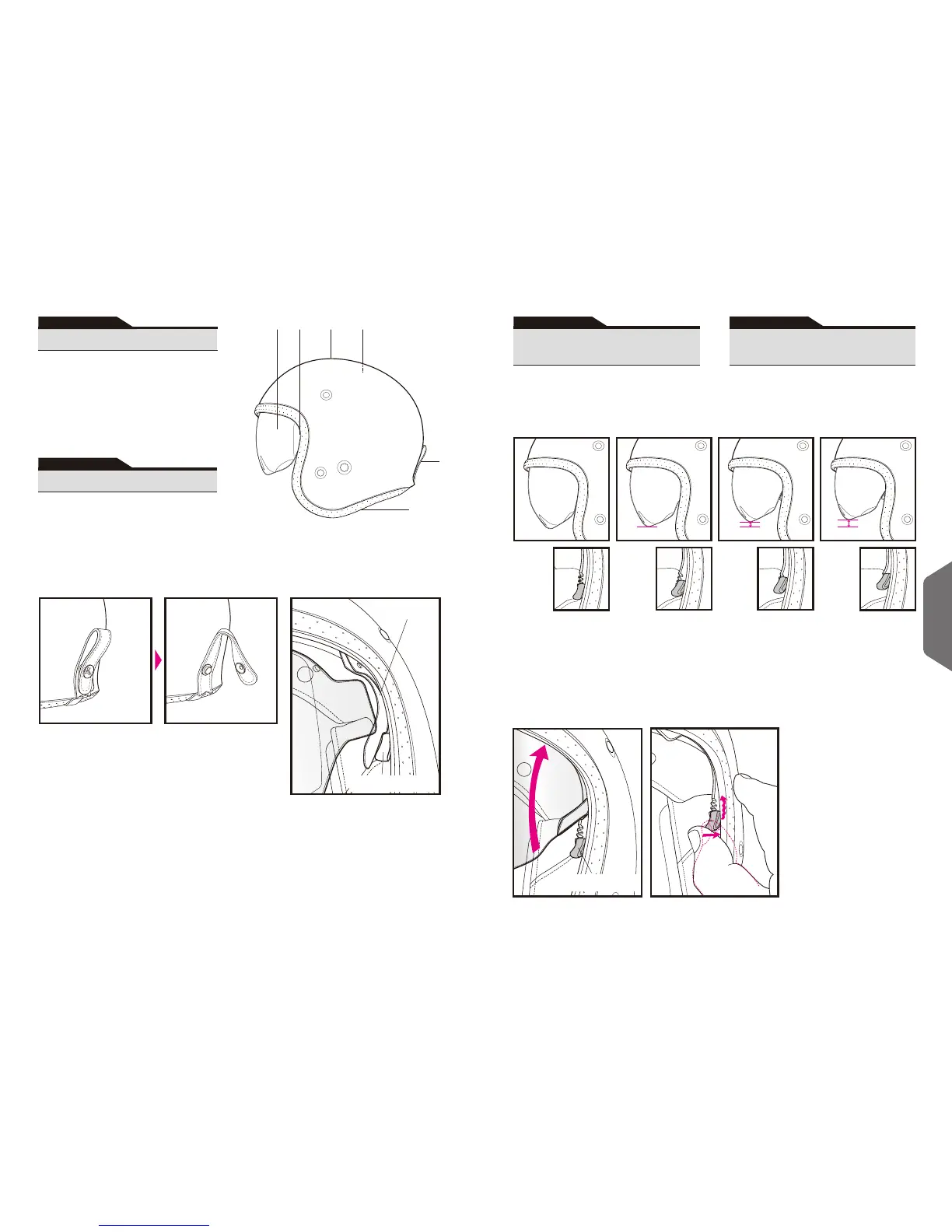

SHOEI JO - Descripción de Piezas; Descrição Dos Componentes

Palanca de preajuste
Alavanca de predefinição
La palanca de preajuste puede ajustarse en 4
posiciones, de 0 a 3. La posición 0 es para retirar
y colocar la pantalla, mientras que las posiciones
1, 2 y 3 sirven para ajustar la posición del
extremo inferior de la pantalla tal y como se
indica en el dibujo de abajo.
Para cambiar la altura de la palanca de
preajuste, abra la pantalla, pulse la palanca de
preajuste hacia afuera ligeramente y muévala
hacia el engranaje de la posición deseada.
Al ajustar la posición de la palanca de
preajuste, asegúrese de ajustar ambos lados
a la misma posición.
A alavanca predefinida pode ser ajustada em 4
passos, desde a posição 0 à 3. A posição 0 serve
para retirar e instalar a viseira, e as posições 1,
2 e 3 servem para ajustar a posição da extremi-
dade inferior da viseira conforme a ilustração
abaixo.
Para alterar a altura da alavanca de
predefinição, abra uma viseira, empurre a
alavanca de predefinição ligeiramente para fora
e mova-a para a roda dentada da posição
pretendida.
Ao ajustar a posição da alavanca de
predefinição, certifique-se de que ajusta
ambos os lados para a mesma posição.
1. Pantalla CJ-3
2. Raíl de la pantalla
3. Calota
4. Absorbedor de impacto
5. Cinta de las gafas
(para productos ECE R22)
6. Barboquejo
1. Viseira CJ-3
2. Carril da Viseira
3. Parte exterior
4. Revestimento de absorção de impacto
5. Banda dos óculos
(para produtos ECE R22)
6. Correia do queixo
Cinta de las gafas
(para productos ECE R22)
Banda dos óculos (para produtos ECE R22)
Raíl de la pantalla
Carril da Viseira
Raíl de la pantalla/ Carril da Viseira
321 4
6
5
Mecanismo de ajuste
de la pantalla
Mecanismo de Ajuste
da Viseira
Español
Português
3231
Descripción de piezas
Descrição dos componentes
Español
Português
Palanca de preajuste
Alavanca de predefinição
Posición 0
Posição 0
Posición 2
Posição 2
Posición 1
Posição 1
Posición 3
Posição 3
Español / Português
