Общее описание
Shure Microflex
tm
Wireless Series (MXW) представляет собой полную микрофонную систему для самых различных комнат переговоров и залов
заседаний. Ее основные особенности — автоматическое управление РЧ каналами, подзаряжаемые кодируемые (AES256) беспроводные
микрофоны и цифровая аудиосеть (Dante
tm
). Сетевая зарядная станция служит для подзарядки микрофонов граничного слоя и микрофонов на
гибкой стойке, а также ручных и переносных микрофонов для корпоративных учебных курсов и презентаций. Незаметный узел доступа MXW
устанавливается на потолке или на стене и служит для связи между беспроводными микрофонами и цифровой аудиосетью. Для установок,
требующих одновременной работы до 40* микрофонов в одном и том же помещении (*это число зависит от региона) может использоваться
несколько узлов доступа. Дистанционный мониторинг и управление могут осуществляться через веб-браузер с любого компьютера,
подсоединенного к сети.

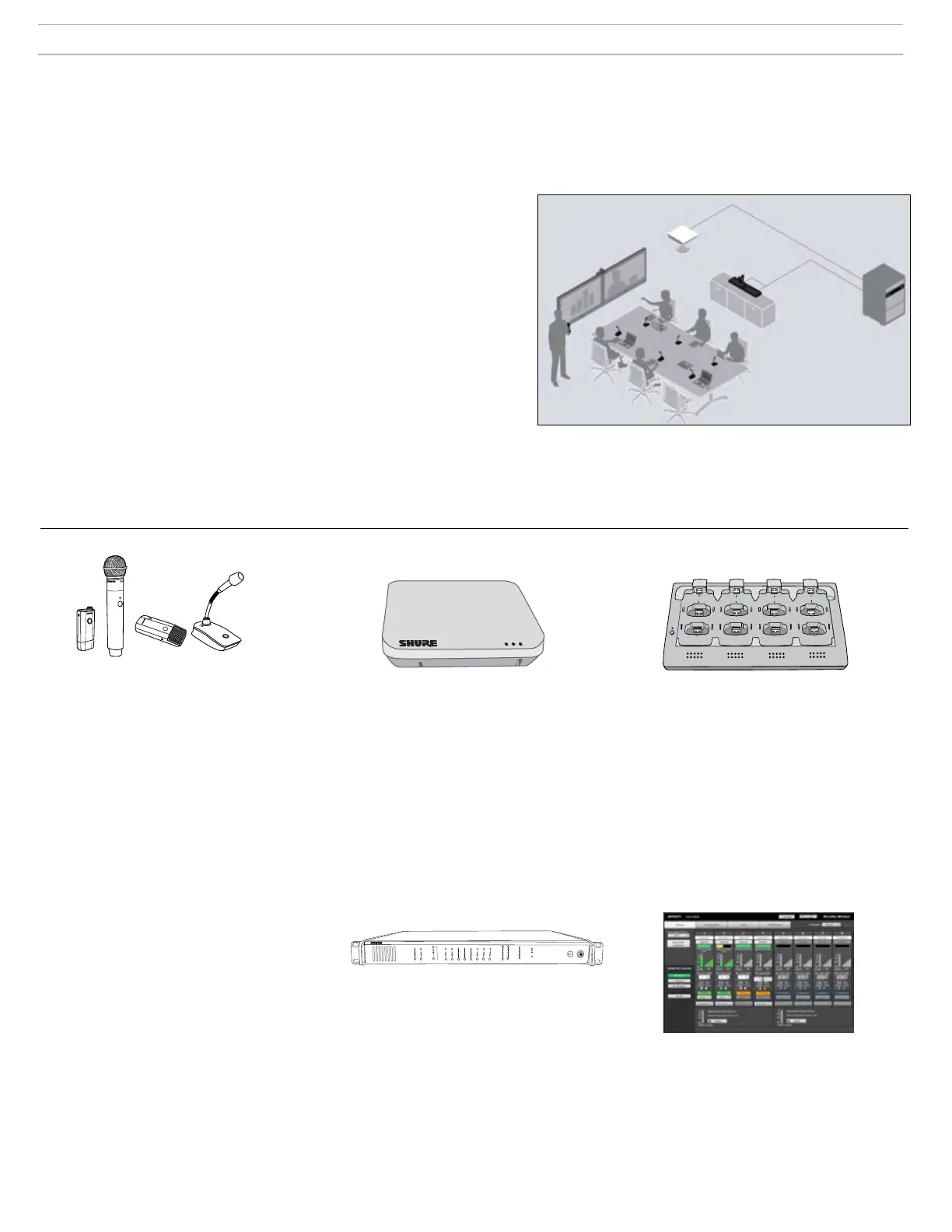

Компоненты
Приемопередатчик узла доступа
(APT) (MXWAPT4, MXWAPT8)
Приемопередатчик узла доступа (4- или
8-канальный) устанавливается на потолке
или на стене и поддерживает кодированное
беспроводное соединение с микрофонами.
Он представляет собой системный
концентратор и транспортирует цифровой
аудиосигнал между микрофон и другими
устройствами Dante по одной и той же сети.
В состав APT входит веб-сервер, на котором
находится управляющее программное
обеспечение системы MXW, которое служит
для мониторинга, настройки и дистанционного
управления системой.
Передатчики микрофонов
Микрофоны MXW передают кодированный
беспроводной аудиосигнал узлу доступа.
Предусмотрены передатчики четырех типов:
Гибридный переносной (MXW1)
Переносной передатчик крепится к поясу
или ленте и обеспечивает мобильную связь,
оставляя руки свободными. Он оборудован
разъемом TQG для петличного микрофона и
встроенным всенаправленным микрофоном.
Ручной (MXW2)
Ручной передатчик позволяет выступающему
использовать легендарные микрофонные
головки Shure SM58, SM86, BETA58 и VP68.
Передатчики микрофонов граничного слоя
(MXW6/C, MXW6/O)
Такой передатчик устанавливается на столе
и естественным образом вписывается в
обстановку любой конференции.
Настольное основание для микрофонов на
гибкой стойке (MXW8)
Такое основание пригодно для микрофонов
Microflex с гибкой стойкой длиной 127, 254 и
381 мм.
Микрофоны MXW1, MXW6 и MXW8 оборудованы
выходом на наушники для мониторинга
аудиосигнала, например, для канала
трансляции.
Сетевая зарядная станция
(MXWNCS4, MXWNCS8)
Сетевая зарядная станция (с 4 или 8
гнездами) позволяет одновременно заряжать
до 4 (или до 8) микрофонов MXW. Кроме того,
она связывает микрофоны с каналами узла
доступа и передает управляющей программе
статистические данные батареек.
Управляющее программное
обеспечение MXW
Управляющее ПО системы MXW
поддерживает всестороннее дистанционное
управление основными функциями настройки,
мониторинга и администрирования.
Доступ к ПО осуществляется с любого ПК
или Macintosh, подключенного к сети, и
открывается в веб-браузере при помощи
Adobe
®
Flash
®
.
Дополнительные ресурсы
Настоящее краткое руководство по эксплуатации содержит основную
информацию по установке базовой 8-канальной системы MXW. Ниже приводится
список дополнительных источников сведений, относящихся к серии MXW:
Полное руководство по эксплуатации MXW: Полное руководство содержит
исчерпывающие сведения о системе MXW, в частности, подробные описания
компонентов и сетевой топологии, рекомендации по управлению радиочастотами
и работе с управляющим программным обеспечением. Его можно найти на сайте
www.shure.com и на USB-накопителе, входящем в комплект приемопередатчика
узла доступа.
Помощь со стороны Shure: Если вам понадобится помощь при поиске
неисправностей или консультация по сложной установке, обратитесь в Shure,
чтобы побеседовать с техническим специалистом. Если вы находитесь в
американском регионе, позвоните в группу технической помощи по тел. 847-
600-8541. Пользователи из других регионов могут найти список контактов для
обращения за технической помощью на сайте www.shure.com.
Audinate: Если потребуется помощь по цифровым аудиосетям, рекомендации
по современным сетевым технологиям или возникнут трудности с работой
программного обеспечения Dante
tm,
посетите веб-сайт Audinate, www.audinate.
com.
Сетевой аудиоинтерфейс (ANI)
(MXWANI4, MXWANI8)
Cетевой аудиоинтерфейс (4- или 8-канальный)
— это сетевое устройство Dante,
поддерживающее аналоговый аудиовход и
выходы системы MXW В нем предусмотрен
4-портовый гигабитный коммутатор Ethernet,
позволяющий подключить узел доступа MXW,
компьютер и до двух сетевых зарядных
станций.
lockout
power
ethernet
network audio
push to solo | hold to mute
-9
-18
-24
-36
-48
-60
0
-9
-12
-18
-24
0
aux
mic
adjust
line
sig/clip
mute
INPUT
A
sig/clip
mute
OUTPUT
HEADPHONE
Audio Network Interface
MICROFLEX WIRELESS
B
1
2
3
4
5
6
7
8
line
aux
Внимание! Настольные микрофоны на
гибкой стойке (MXW8) занимают два
зарядных гнезда. Например, для восьми
микрофонов MXW8 нужны две зарядные
станции MXWNCS8 (всего 16 зарядных
гнезд).
