SICK GL6 Series User Manual

1
2 3
23
1
1

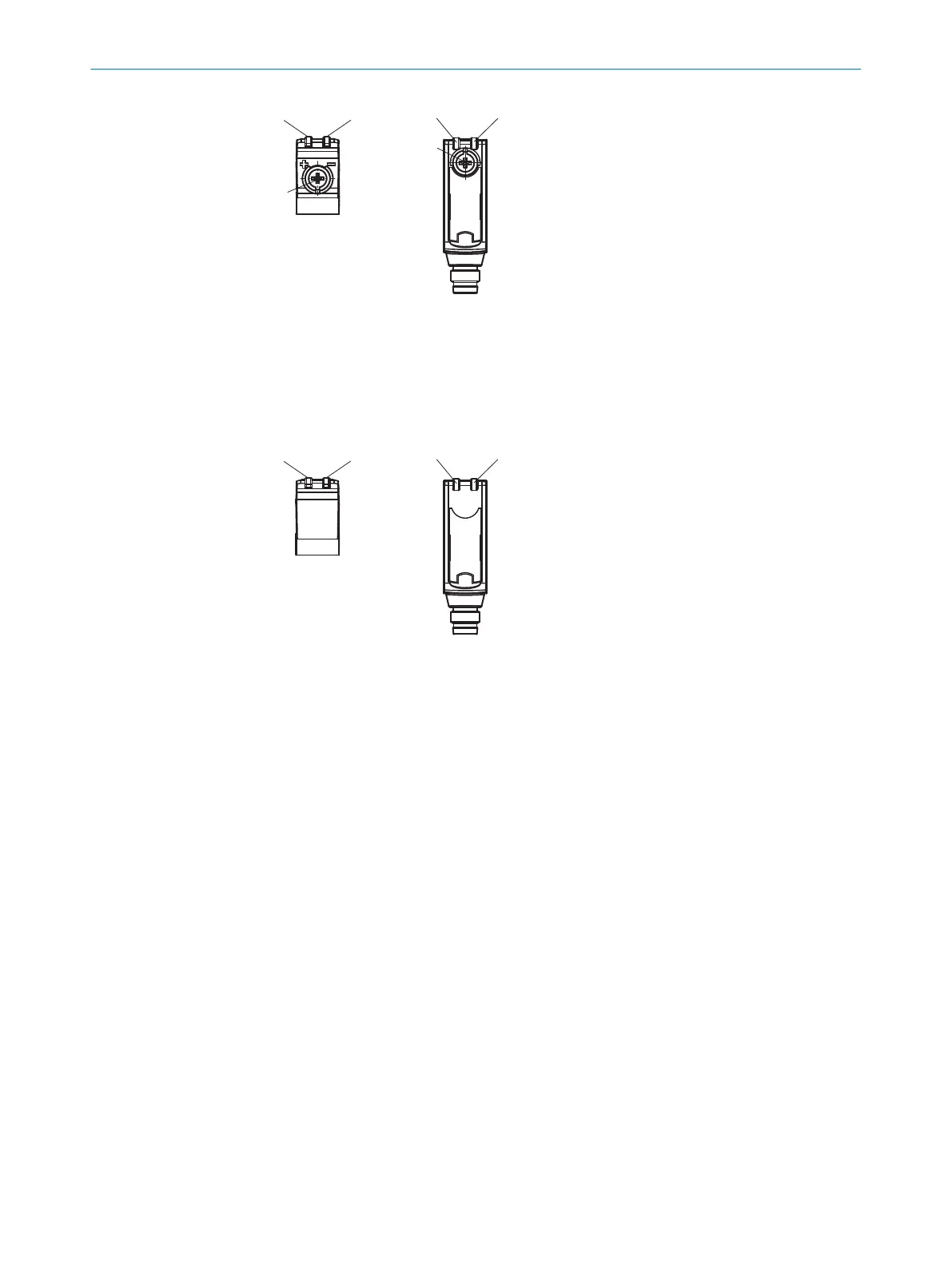

电位计：用于调节灵敏度
2
黄色 LED 指示灯：开关量输出
3
绿色 LED 指示灯：工作电压激活
GL6L-xxx3x
无需设置传感器：传感器已设置并准备就绪。
2 3
23
71 安装
使用合适的安装支架安装传感器和反射镜（参见 SICK 配件范围）。将传感器和反
射镜相互对准。
72 电气安装
传感器应当以无电压状态连接 (U
V
= 0 V)
。根据连接类型，应当注意下列信息：
– 插头连接：引脚分配
– 电缆：导线颜色
一旦建立了所有的电气连接，仅供应电压/开启电压供给 (U
V
> 0 V)。
连接术语的说明：
BN = 棕色
WH = 白色
BU = 蓝色
BK = 黑色
n. c. = 未连接
Q = 开关量输出 1
Q = 开关量输出 2
L+ = 工作电压 (Uv)
M = 通用
L.ON = 亮动
D.ON = 暗动
70 运行和状态指示灯
72
8025389 / 24.06.2020 | SICK
Subject to change without notice

SICK GL6 Series Specifications

General

Product category	Accessories
Series	GL6
Protection class	IP67
Operating voltage	10-30 V DC
Ambient temperature	–25 °C ... +55 °C
Storage temperature	-40 °C to +70 °C
Housing material	Plastic
