100
10
1
Operating reserve
Distance in m (feet)
0 2
(6.56)
4
(13.12)
6
(19.69)
8
(26.25)
10
(32.81)
12
(39.37)
21 3

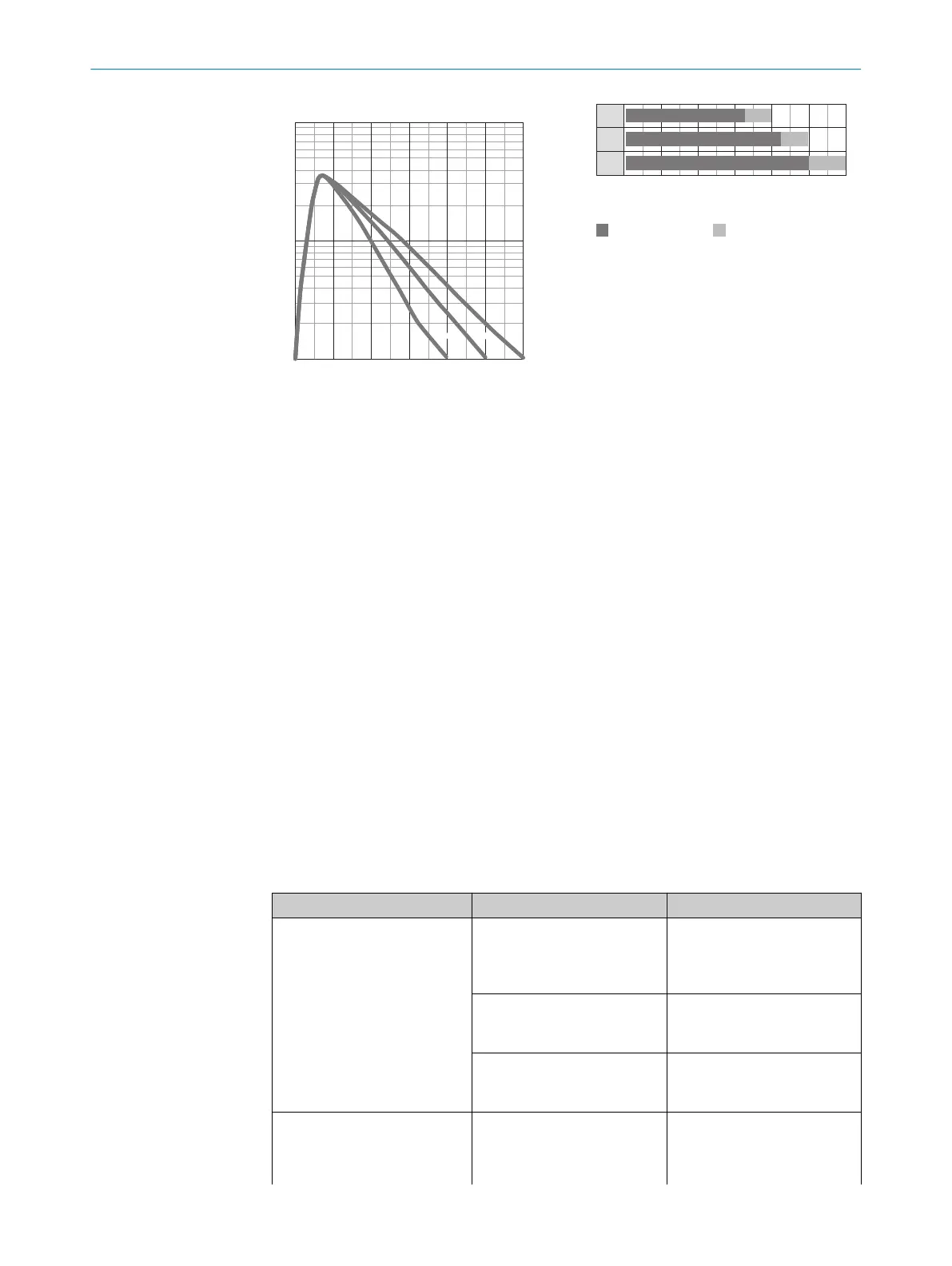

Illustration 10: Courbe caractéristique,
GL6L
1
2
3
Sensing range Sensing range max.
Distance in m (feet)
0 2
(6.56)
4
(13.12)
6
(19.69)
8
(26.25)
10
(32.81)
12
(39.37)
0.08 86.5
0.08 1
210
0.08 108.5
Illustration 11: Afficheur bargraph
1
PL10F
2
PL20F
3
P250F
29.3 Réglages
Réglage de la sensibilité
U
n capteur qui ne peut pas être déterminé : Le capteur est réglé et prêt à fonctionner.
La sensibilité est réglée avec le potentiomètre (type : 5 tours). Rotation dans le sens
des aiguilles d’une montre : réserve de fonctionnement accrue ; rotation dans le sens
inverse des aiguilles d’une montre : réserve de fonctionnement réduite. Nous
conseillons de régler le potentiomètre sur « Maximum ». Une réserve de fonctionnement
moindre peut être nécessaire pour des surfaces de dépolarisation.
Le capteur est réglé et prêt à fonctionner.
30 Élimination des défauts
Le tableau Élimination des défauts présente les mesures à appliquer si le capteur ne
f
onctionne plus.
Tableau 9: Suppression des défauts
LED d'état / image du défaut Cause Mesure
LED jaune ne s'allume pas,
bien q
ue le faisceau lumineux
soit aligné sur le réflecteur et
qu'aucun objet ne se trouve
dans la trajectoire du faisceau
Pas de tension ou tension
inférieure aux valeurs limites
Contrôler l'alimentation élec‐
trique, contrôler tous les bran‐
chements électriques (câbles
et connexions)
Coupures d'alimentation élec‐
trique
S'assurer que l'alimentation
électrique est stable et ininter‐
rompue
Le capteur est défectueux Si l'alimentation électrique est
en bon é
tat, remplacer le cap‐
teur
La LED jaune clignote Le capteur est encore
opérationnel, mais les condi‐
tions d'utilisation ne sont pas
idéales
Vérifier les conditions d’utili‐
sation : Diriger le faisceau
lumineux (spot lumineux)
entièrement sur le réflecteur /
MISE EN SERVICE 29
8025389 / 24.06.2020 | SICK
