SICK GL6 Series User Manual

1
2 3
23
1
1

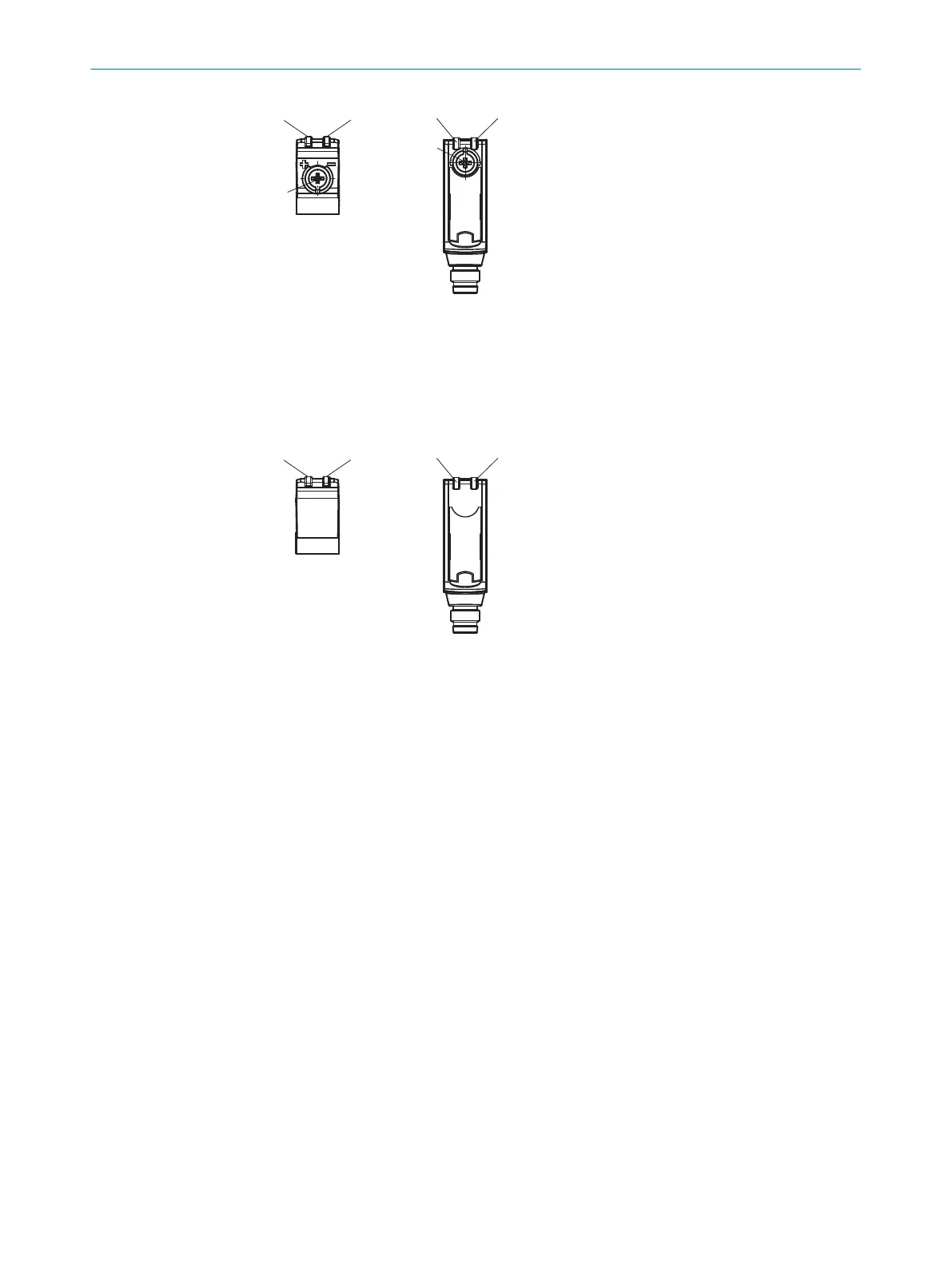

Potentiomètre : réglage de la sensibilité
2
LED d'état jaune : sortie de commutation
3
LED d'état verte : tension d'alimentation active
GL6L-xxx3x
C
apteur sans possibilité de réglage : le capteur est réglé et prêt à l'emploi.
2 3
23
27 Montage
Monter le capteur et le réflecteur à l’aide d’équerres de fixation adaptées (voir la
gamme d’acc
essoires de SICK). Aligner le capteur et le réflecteur l’un par rapport à
l’autre.
28 Installation électrique
Les capteurs doivent être connectés hors tension (U
V
= 0 V
). Observer les informations
suivantes, en fonction du mode de raccordement :
– Fiche de raccordement : affectation des broches
– Câble : couleur des conducteurs
Appliquer la tension/activer l’alimentation électrique (U
V
> 0 V) seulement lorsque tous
les raccordements électriques ont été établis.
Explication de la terminologie de raccordement :
BN = Marron
WH = Blanc
BU = Bleu
BK = Noir
n. c. = aucune connexion
Q = sortie de commutation 1
Q = sortie de commutation 2
L+ = tension d’alimentation (Uv)
M = commun
L.ON = commutation claire
26 AFFIC
HEURS D’ÉTAT ET DE FONCTIONNEMENT
28
8025389 / 24.06.2020 | SICK
Subject to change without notice

SICK GL6 Series Specifications

General

Product category	Accessories
Series	GL6
Protection class	IP67
Operating voltage	10-30 V DC
Ambient temperature	–25 °C ... +55 °C
Storage temperature	-40 °C to +70 °C
Housing material	Plastic
