SICK GL6 Series User Manual

-Nx1xx
-Nx2xx
-Nx3xx
-Nx4xx
D.ON
, NPN Открытый коллектор Q (≤
100 мA)
+ (L+)
Q
‒
(M)
Load
+ (L+)
Q
‒
(M)
+ (L+)
Q
‒ (M)
Load
95 Ввод в эксплуатацию
95.1 Регулировка
Отрегулируйте взаимное расположение датчика и соответствующего отражателя.
Выберит
е такое расположение, чтобы излучаемый красный луч попадал в центр
отражателя. Между датчиком и отражателем должно быть открытое пространство,
любые объекты на траектории прохождения луча должны отсутствовать [см.
рисунок 33]. Следует убедиться в том, что оптические отверстия датчика и
отражателя полностью очищены.

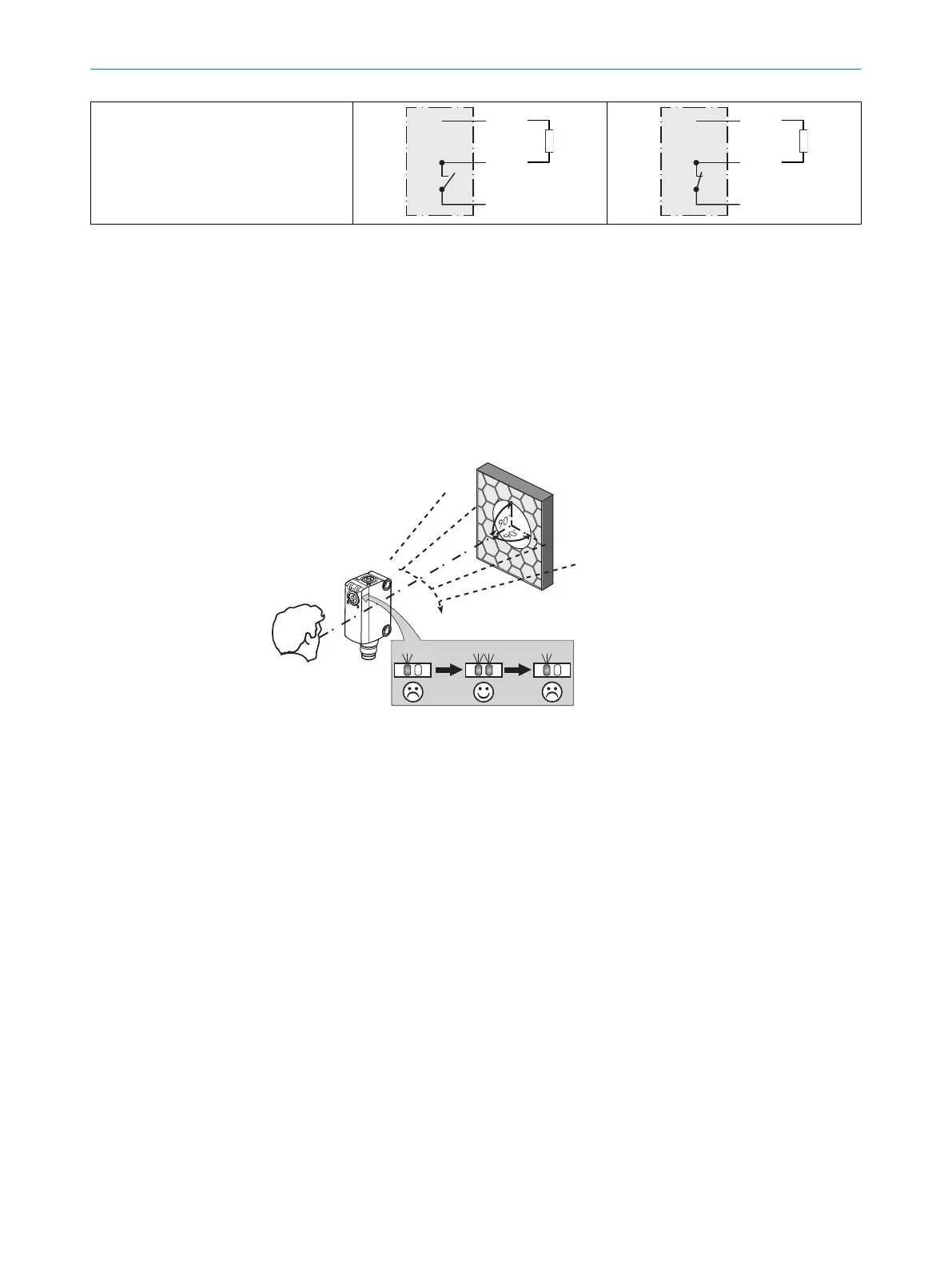

Рисунок 33: Регулировка
95.2 Расстояние срабатывания
Отрегулируйте расстояние между датчиком и отражателем, следуя соответствующей
с
хеме [см. рисунок 34] (x = расстояние срабатывания, y = рабочий резерв).
После завершения регулировки расположите непрозрачный объект на пути
прохождения луча. Используйте таблица 26 для проверки функции. Если
переключающий вывод не ведет себя в соответствии с таблица 26, проверьте
условия эксплуатации.
95 ВВО
Д В ЭКСПЛУАТАЦИЮ
96
8025389 / 24.06.2020 | SICK
Subject to change without notice

SICK GL6 Series Specifications

General

Product category	Accessories
Series	GL6
Protection class	IP67
Operating voltage	10-30 V DC
Ambient temperature	–25 °C ... +55 °C
Storage temperature	-40 °C to +70 °C
Housing material	Plastic
