完成所有电气连接后才能接通电压供给。
下表中使用的连接术语的解释：
•
BN = 棕色
•
WH = 白色
•
BU = 蓝色
•
BK = 黑色
•
n. c.= 未连接
•
Q = 数字输出
•
L+ = 工作电压 (U
B
)
•
M = 接地
•
L = 亮通开关
•
D = 暗通开关
•
GTE6-P：PNP：负荷 → M
•
GTE6-N：NPN：负荷 → L+
连接传感器之后，绿色 LED 亮起。
DC: 10 ... 30V DC, 参见 "技术数据", 第 114 页

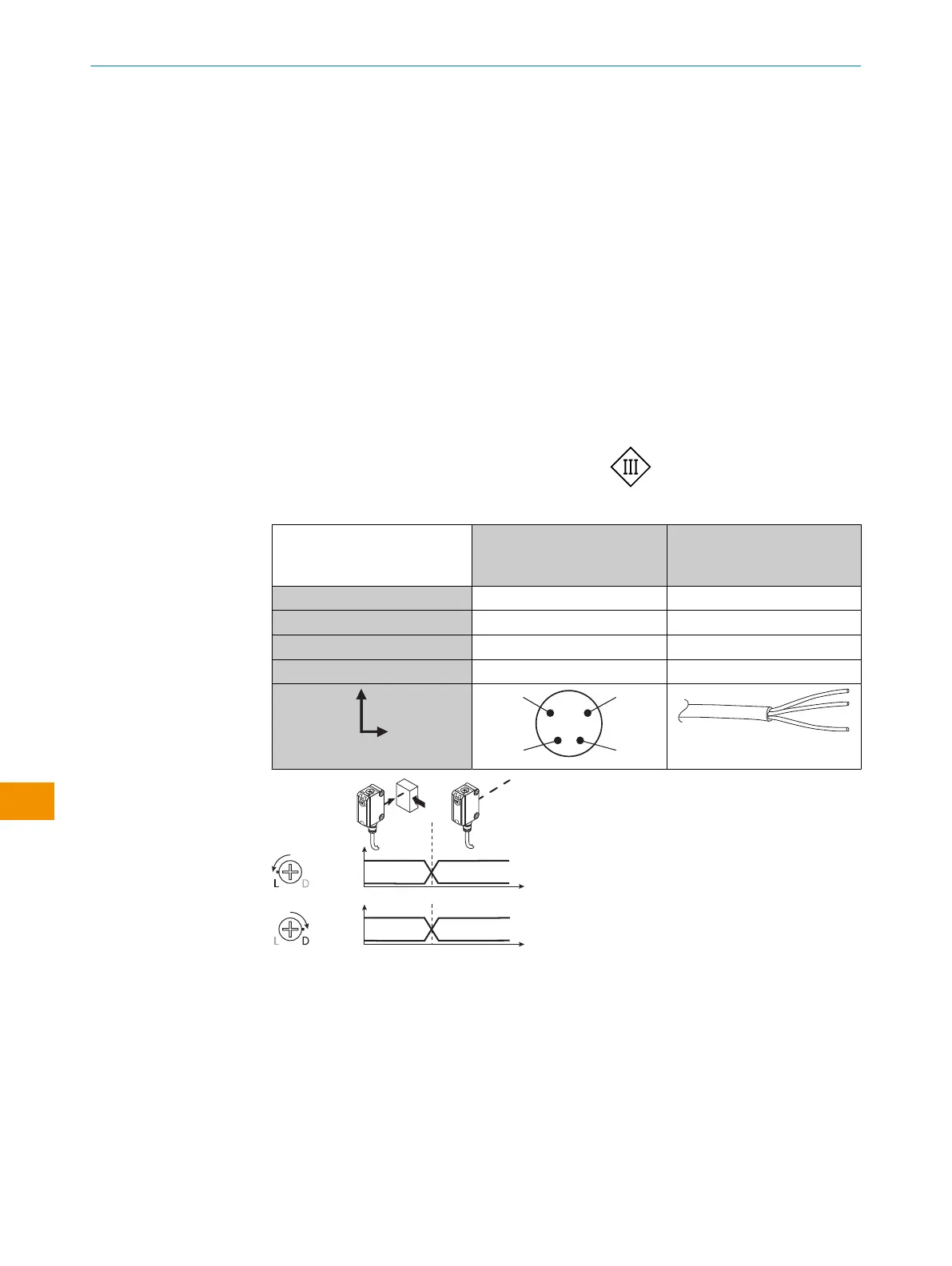

表格 1: 接口
GTE6 -P/N4xxx
-P/N6xxx
-P/N7xxx
-P/N1xxx
1 = BN（棕）
+ (L+) + (L+)
2 = WH（白）
n. c. -
3 = BU（蓝）
- (M) - (M)
4 = BK（黑）
Q Q
4
3
2
1
Q (PNP)
Q (NPN)
Q (NPN)
Q (PNP)
L L
D D
L L
D D
插图 2: 切换行为
6 调试
6.1 对准
将传感器对准物体。选择定位，确保红色发射光束射中物体的中间。
此时，应注意传感器的光学开口（透明保护盖）处应无任何遮挡 [参见 插图 3,
第 111 页 ]。
