In caso di inosservanza, non è garantito il gradodi protezione IP per il dispositivo!
5.2 Indicazioni sull’omologazione UL
UL: Solo per l'utilizzo in applicazioni ai sensi di NFPA 79. Questi dispositivi devono
essere protetti con fusibile 1 A idoneo per 30 V dc.
Sono disponibili adattatori elencati da UL con cavi di collegamento.
Enclosure type 1.
5.3 Note sul collegamento
– Collegamento a spina: assegnazione pin
– Cavo: colore filo
Solamente in seguito alla realizzazione di tutti i collegamenti elettrici, ripristinare e
accendere l’alimentazione elettrica.
Spiegazione della terminologia di collegamento utilizzata nelle tabelle seguenti:
•
BN = marrone
•
WH = bianco
•
BU = blu
•
BK = nero
•
n. c. = non collegato
•
Q = uscita digitale
•
L+ = tensione di alimentazione (U
B
)
•
M = peso
•
L = funzionamento light on
•
D = funzionamento dark on
•
GTE6-P: PNP: carico → M
•
GTE6-N: NPN: carico → L+
Dopo il collegamento del sensore, il LED verde si illumina.
DC: 10 ... 30 V DC, v. "Dati tecnici", pagina 63

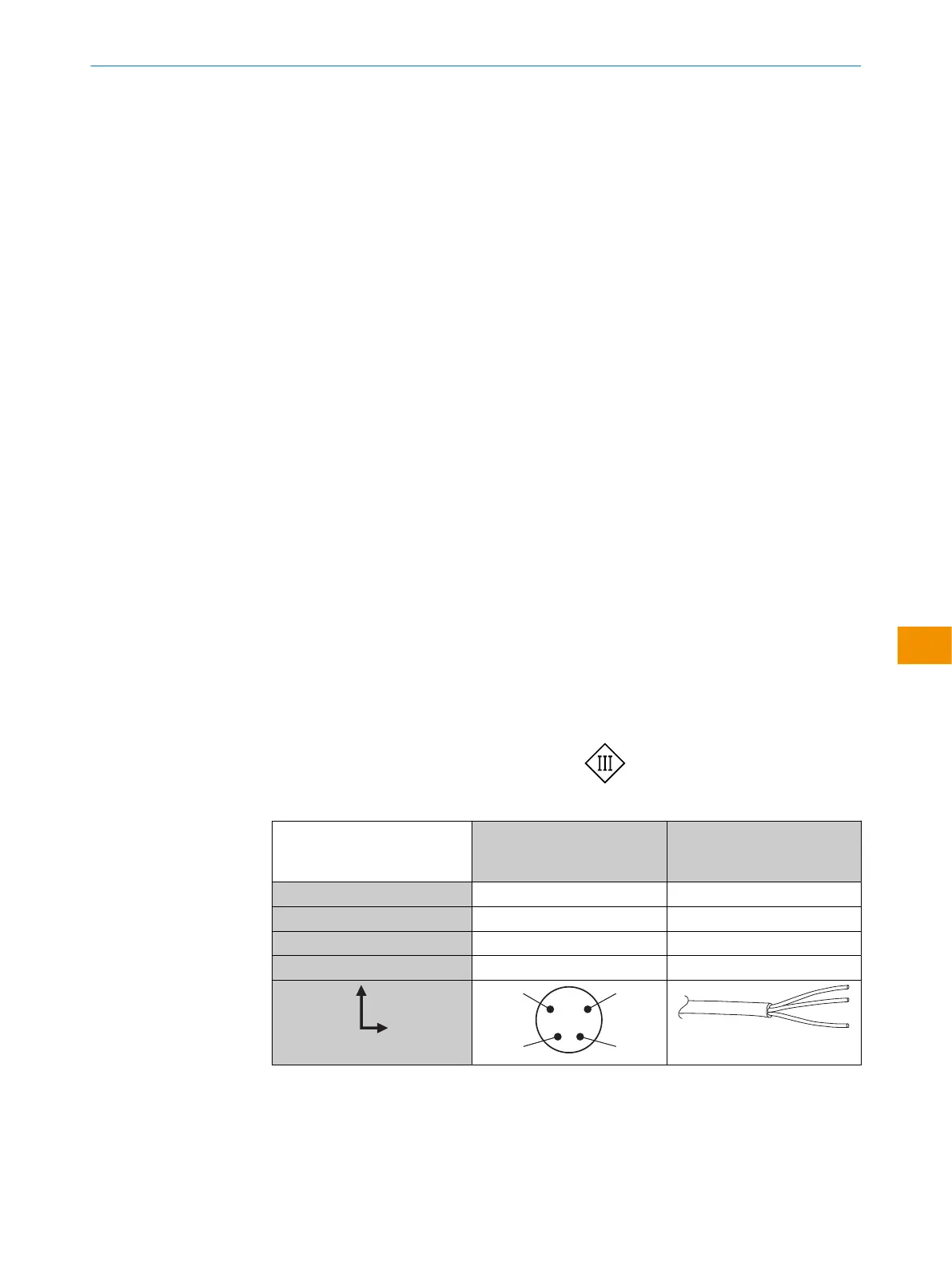

Tabella 1: Collegamenti
GTE6 -P/N4xxx
-P/N6xxx
-P/N7xxx
-P/N1xxx
1 = BN + (L+) + (L+)
2 = WH n. c. -
3 = BU - (M) - (M)
4 = BK Q Q
4
3
2
1
