SICK microScan3 Core I/O Mounting Instructions

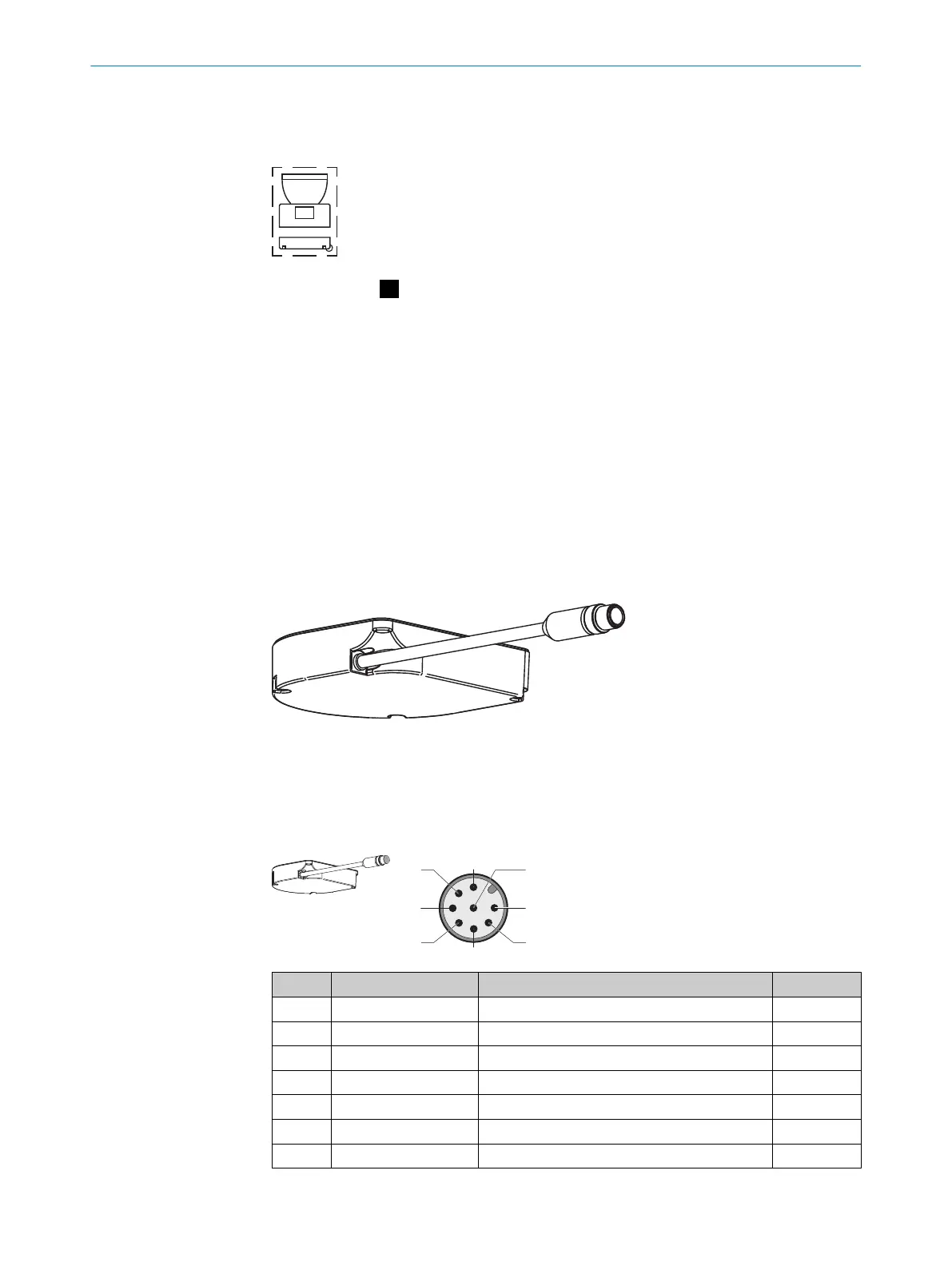

4 Sicherheits-Laserscanner direkt montieren
Direktmontage: B
D
er Sicherheits-Laserscanner hat an der Rückseite 4 M5-Gewindebohrungen. Wenn Sie
die Montagefläche von hinten durchbohren können, können Sie den Sicherheits-Laser‐
scanner mit diesen Gewindebohrungen direkt montieren.
b Zur Direktmontage entweder die rückseitigen 1 oder die seitlichen 2 M5-Gewin‐
debohrungen verwenden.
b
Zur Direktmontage alle 4 rückseitigen oder alle 4 seitlichen M5-Gewindebohrun‐
gen verwenden, damit die im Datenblatt genannten Werte für Schwing- und
Schockfestigkeit erreicht werden.
b
Maximale Einschraubtiefe: 7,5 mm.
b
Anzugsdrehmoment: 4,5 Nm … 5,0 Nm.
5 Anschlussübersicht
MICSX-ABIZZZZZ1 (Artikelnummer: 2073156)
6 Anschlussbelegung
6.1 Anschlussleitung mit M12-Steckverbinder
Stecker, M12, 8-polig, A-codiert.
8
2
3
4
5
7
1
6
Pin Bezeichnung Funktion Aderfarbe
1)
1 +24 V DC Versorgungsspannung (+24 V DC) Braun
2 OSSD 1.A OSSD-Paar 1, OSSD A Weiß
3 0 V DC Versorgungsspannung (0 V DC) Blau
4 OSSD 1.B OSSD-Paar 1, OSSD B Schwarz
5 Uni-I/O 1 Universal-I/O 1 Grau
6 Uni-I/O 2 Universal-I/O 2 Pink
7 Uni-I/O 3 Universal-I/O 3 Violett
MONTAGEANLEITUNG
4
M O N T A G E A N L E I T U N G | microScan3 Core I/O 8017779/ZYM7/2018-05-15 | SICK
Irrtümer und Änderungen vorbehalten

SICK microScan3 Core I/O Specifications

General

Scanning angle	275°
Protection class	IP65
Number of protective fields	Up to 128
Number of warning fields	Up to 128
Ambient temperature range	-10°C to +50°C
Storage temperature range	-25°C to +70°C
Number of fields	128
Number of monitoring cases	128
Interfaces	Ethernet, USB, I/O
Number of field sets	128
Angular resolution	0.1 °
Supply voltage	24 V DC
Operating voltage	24 V DC
Housing material	Aluminum
