5. Den Sicherheitslaserscanner konfigurieren.
6.
Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.

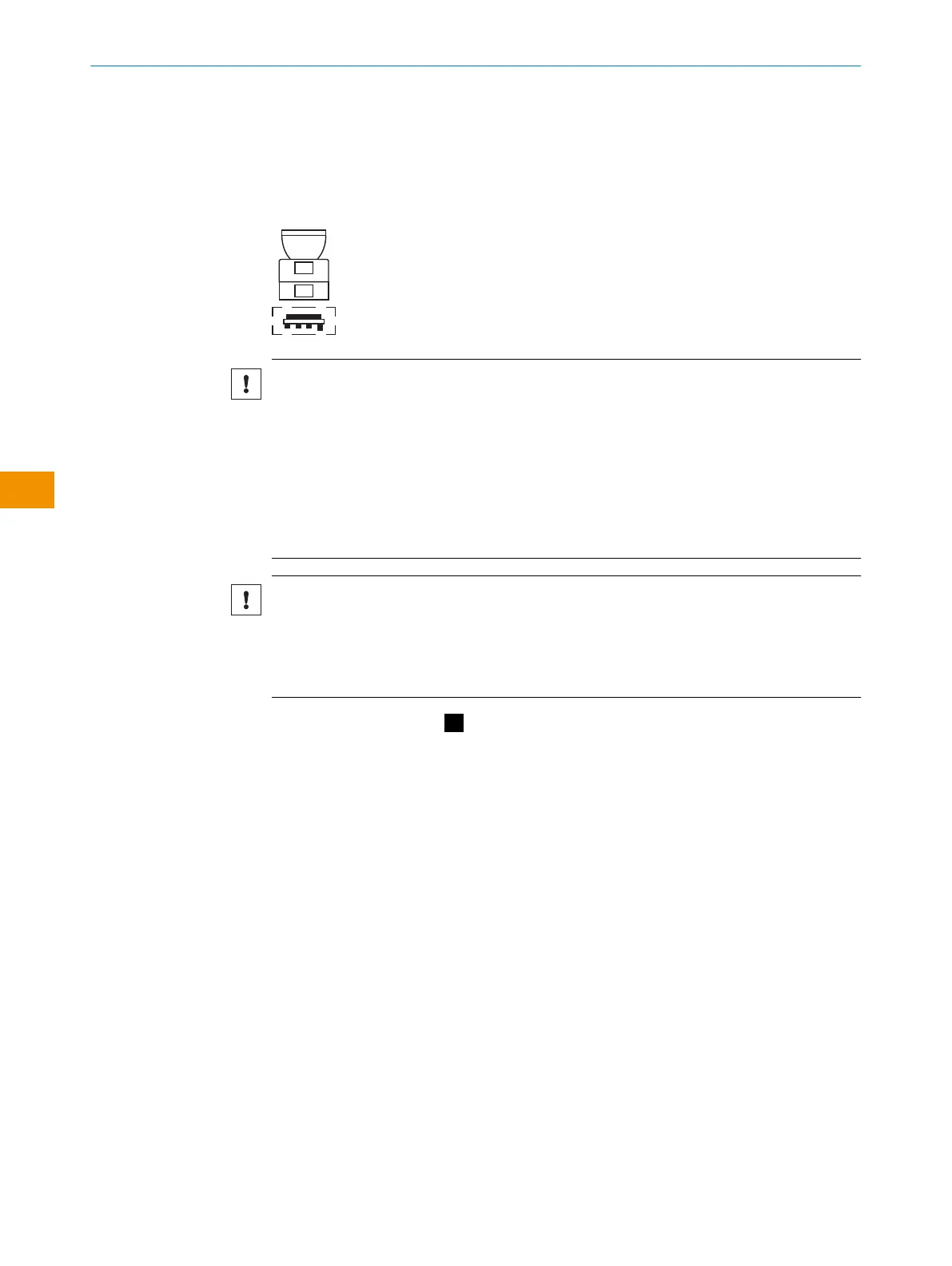

9 Systemstecker tauschen
WICHTIG
Die Sc
hutzart IP65 gilt nur, wenn der Sicherheitslaserscanner verschlossen ist und der
Systemstecker montiert ist.
b
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-Steckverbinder des Sicherheitslaserscanners mit einem Leitungs‐
steckverbinder oder mit einer Schutzkappe verschließen.
°
Anzugsdrehmoment für Steckverbinder: 0,4 Nm … 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm … 0,7 Nm.
b
Optikhaube montieren.
WICHTIG
W
enn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
b
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
Systemstecker tauschen: D
Benö
tigtes Werkzeug:
Schraubenschlüssel Innensechsrund TX20
Vorgehensweise
1.
Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. Anschlussleitungen vom Systemstecker lösen.
3. Bei Bedarf: Den Sicherheitslaserscanner an einen sauberen Ort bringen.
4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heitslaserscanner entfernen.
5. Neuen Systemstecker vorsichtig in den Sicherheitslaserscanner einführen.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25Nm … 2,75Nm.
7. Anschlussleitungen wieder am Systemstecker anbringen.
8. Den Sicherheitslaserscanner konfigurieren.
9. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
MONTAGEANLEITUNG
10
M O N T A G E A N L E I T U N G | microScan3 Pro I/O 8026187/1H7G/2022-10-19 | SICK
Irrtümer und Änderungen vorbehalten
de
