WICHTIG
Die Sc
hutzart IP65 gilt nur, wenn der Sicherheitslaserscanner verschlossen ist und der
Systemstecker montiert ist.
b
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-Steckverbinder des Sicherheitslaserscanners mit einem Leitungs‐
steckverbinder oder mit einer Schutzkappe verschließen.
°
Anzugsdrehmoment für Steckverbinder: 0,4 Nm … 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm … 0,7 Nm.
b
Optikhaube montieren.
WICHTIG
W
enn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
b
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
Benötigtes Werkzeug:
•
Sc
hraubenschlüssel Innensechsrund TX20

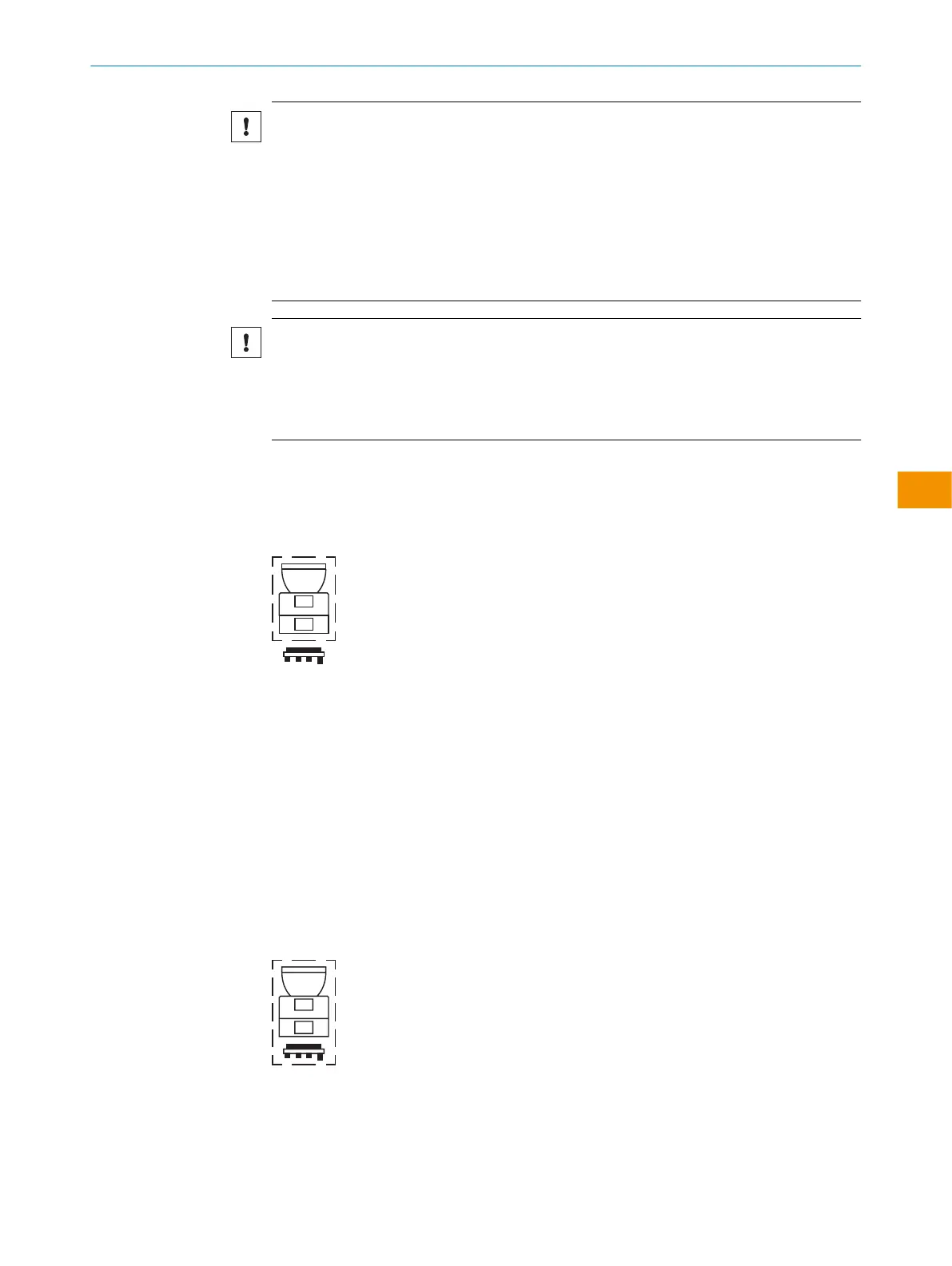

8.1 Sicherheitslaserscanner ohne Systemstecker tauschen
1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
St
aub ist.
2. Schrauben des Systemsteckers lösen und Systemstecker vom defekten Sicher‐
heitslaserscanner entfernen.
3. Befestigungsschrauben lösen und defekten Sicherheitslaserscanner entfernen.
4. Systemstecker am neuen Sicherheitslaserscanner montieren, siehe „Systemste‐
cker tauschen“.
5. Neuen Sicherheitslaserscanner montieren, siehe „Sicherheitslaserscanner direkt
montieren“.
6. Wirksamkeit der Schutzeinrichtung prüfen. Weitere Informationen: siehe Betriebs‐
anleitung.
8.2 Sicherheitslaserscanner komplett tauschen
1. Anschlussleitungen vom Systemstecker lösen.
2.
Befestigungsschrauben lösen und defekten Sicherheitslaserscanner entfernen.
3. Neuen Sicherheitslaserscanner montieren, siehe „Sicherheitslaserscanner direkt
montieren“.
4. Anschlussleitungen wieder am Systemstecker anbringen.
MONTAGEANLEITUNG
8026187/1H7G/2022-10-19 | SICK M O N T A G E A N L E I T U N G | microScan3 Pro I/O
9
Irrtümer und Änderungen vorbehalten
de
