Der USB-Anschluss (USB 2.0 Mini-B, Dose) darf nur vorübergehend und nur für die
K
onfiguration und Diagnose verwendet werden.
4 Position des Systemsteckers ändern
Position des Systemsteckers ändern:
B
Bei A
uslieferung des Sicherheitslaserscanners ist der Systemstecker unten oder hinten
montiert. Bei Bedarf können Sie die Position des Systemsteckers ändern.
Benötigtes Werkzeug:
•
Sc
hraubenschlüssel Innensechsrund TX20
Vorgehensweise
1. Schrauben des Systemsteckers lösen.
2. Systemstecker vorsichtig vom Sicherheitslaserscanner abnehmen.
3. Schrauben der Abdeckplatte lösen.
4. Abdeckplatte vom Sicherheitslaserscanner abnehmen.
5. Systemstecker vorsichtig an der gewünschten Stelle (hinten oder unten) in den
Sicherheitslaserscanner schieben.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25Nm … 2,75Nm.
7. Abdeckplatte am Sicherheitslaserscanner anschrauben. Anzugsdrehmoment:
2,25Nm … 2,75Nm.
5 Sicherheitslaserscanner direkt montieren
Direktmontage:
C
D
er Sicherheitslaserscanner hat an der Rückseite 4 M5-Gewindebohrungen. Wenn Sie
die Montagefläche von hinten durchbohren können, können Sie den Sicherheitslaser‐
scanner mit diesen Gewindebohrungen direkt montieren.
b Zur Direktmontage entweder die rückseitigen 1 oder die seitlichen 2 M5-Gewin‐
debohrungen verwenden.
b
Zur Direktmontage alle 4 rückseitigen oder alle 4 seitlichen M5-Gewindebohrun‐
gen verwenden, damit die im Datenblatt genannten Werte für Schwing- und
Schockfestigkeit erreicht werden.
b
Maximale Einschraubtiefe: 7,5 mm.
b
Anzugsdrehmoment: 4,5 Nm … 5,0 Nm.

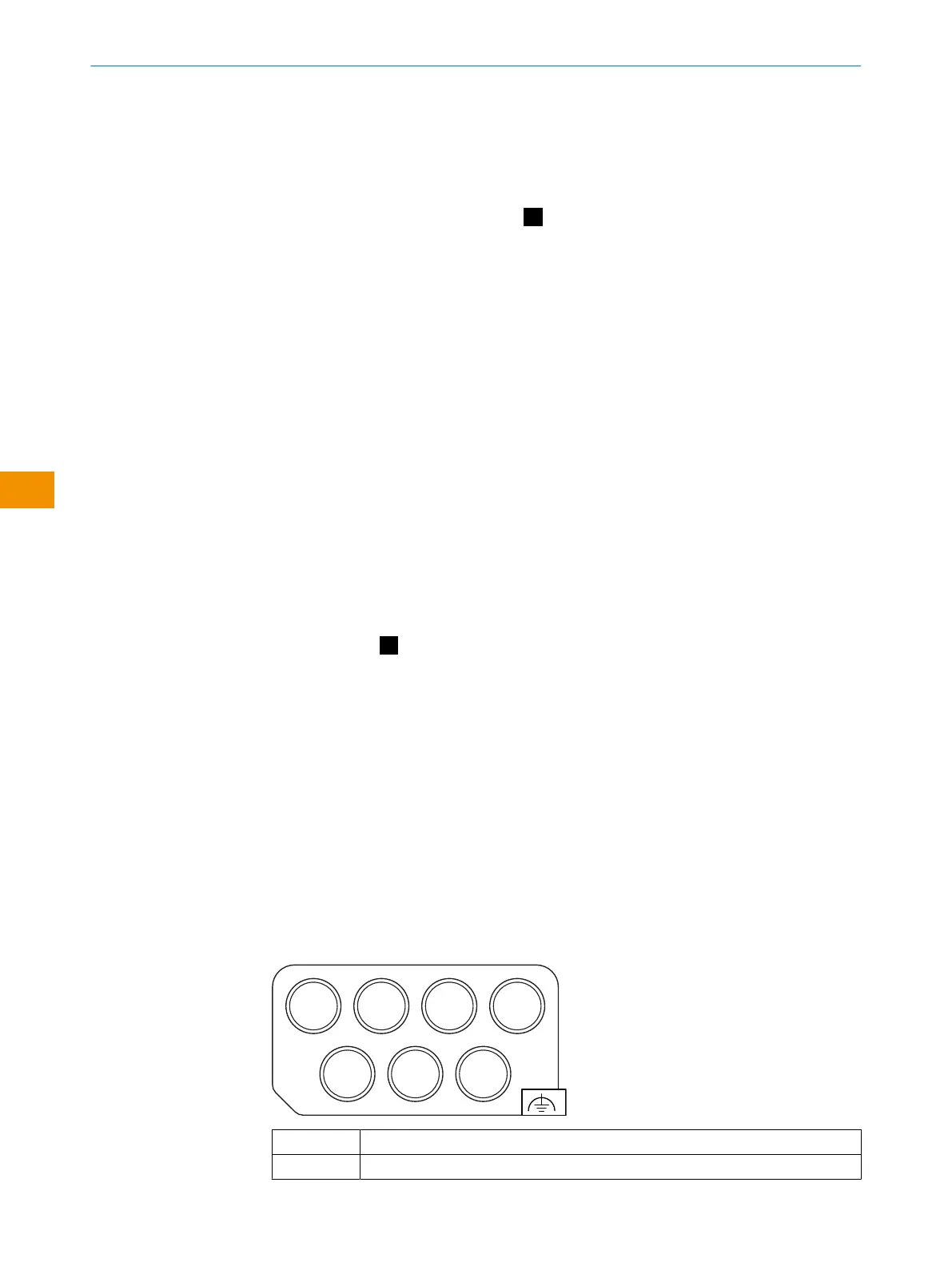

6 Anschlussübersicht
MICSX-CAAAMDMD1 (Artikelnummer: 2115434)
XD1 XF1 XF2 XG1
XG2 XG4 XG3
XD1 Spannungsversorgung
XF1, XF2 Ethernet für EFI-pro, Datenausgabe, Konfiguration und Diagnose
MONTAGEANLEITUNG
4
M O N T A G E A N L E I T U N G | microScan3 Pro I/O 8026187/1H7G/2022-10-19 | SICK
Irrtümer und Änderungen vorbehalten
