SICK microScan3 Pro I/O Mounting Instructions

XG1 Lokale Ein- und Ausgänge 1
XG2, XG3 Dynamische Steuereingänge
XG4 Lokale Ein- und Ausgänge 2

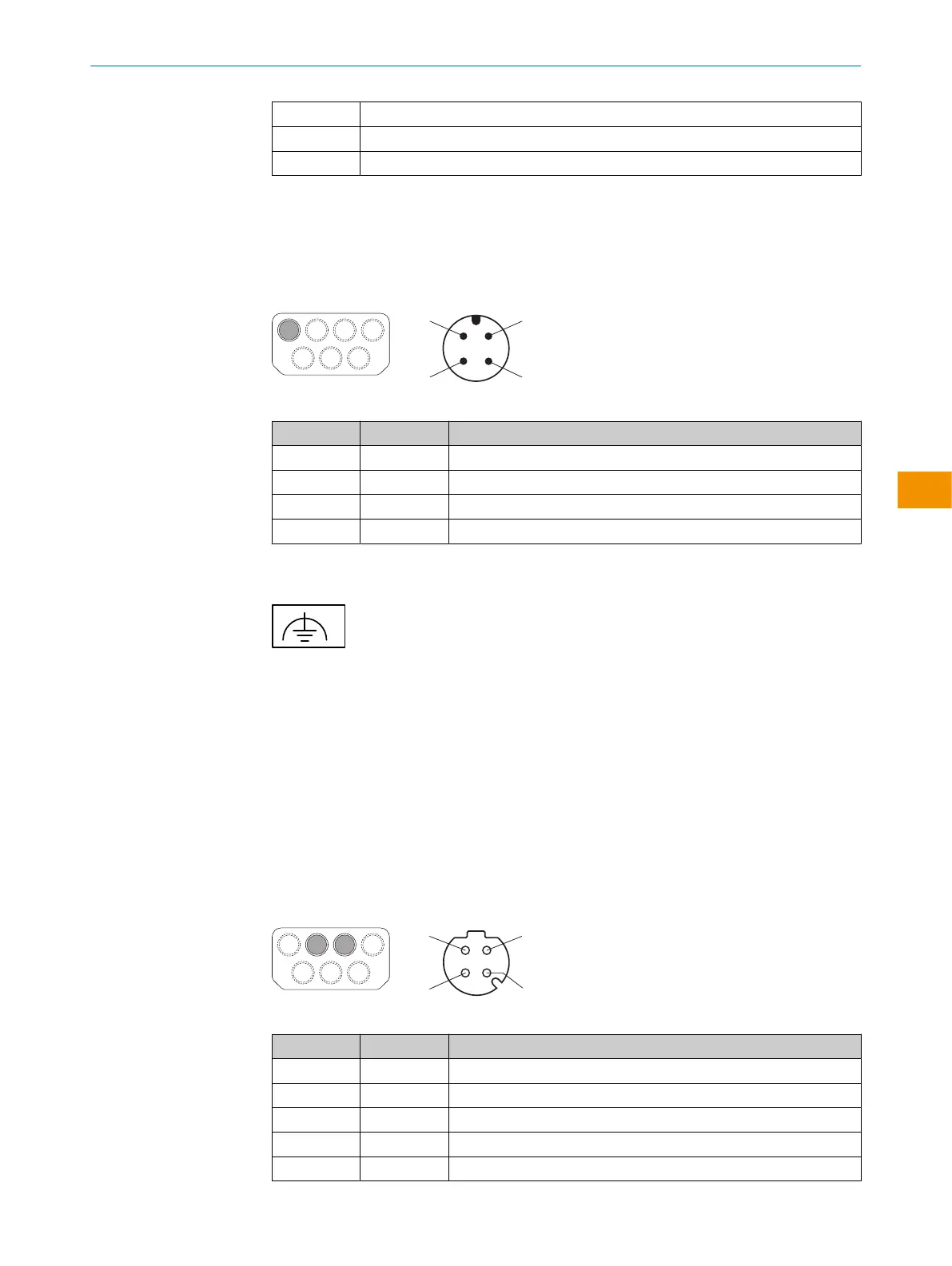

7 Anschlussbelegung
7.1 Spannungsversorgung (XD1)
Stecker, M12, 4-polig, A-codiert.
2 1
4
3
Anschlussbelegung der Spannungsversorgung
Pin Bezeichnung Funktion
1 +24 V DC Versorgungsspannung +24 V DC
2 nc Unbeschaltet
3 0 V DC Versorgungsspannung 0 V DC
4 FE Funktionserde/Abschirmung
7.2 Alternativer FE-Anschluss
Abbildung 1: Alternativer FE-Anschluss
V
erschraubung des alternativen FE-Anschlusses
•
Schraube: M5 × 12
•
Anzugsdrehmoment: 3,5Nm … 5,0Nm
Geeignete Kabelschuhe
•
Gabelkabelschuh oder Ringkabelschuh
•
Breite ≤ 10mm
•
Lochdurchmesser für Schraube: typ. 5,2mm
7.3 Ethernet (XF1, XF2)
Dose, M12, 4-polig, D-codiert.
3
2
4
1
Anschlussbelegung Netzwerk
Pin Bezeichnung Funktion
1 TX+ Sendedaten +
2 RX+ Empfangsdaten +
3 TX– Sendedaten –
4 RX– Empfangsdaten –
Gewinde SH Abschirmung
MONTAGEANLEITUNG
8026187/1H7G/2022-10-19 | SICK M O N T A G E A N L E I T U N G | microScan3 Pro I/O
5
Irrtümer und Änderungen vorbehalten
de
