Funktion des Anschlusses siehe „Ansc
hlussübersicht“.

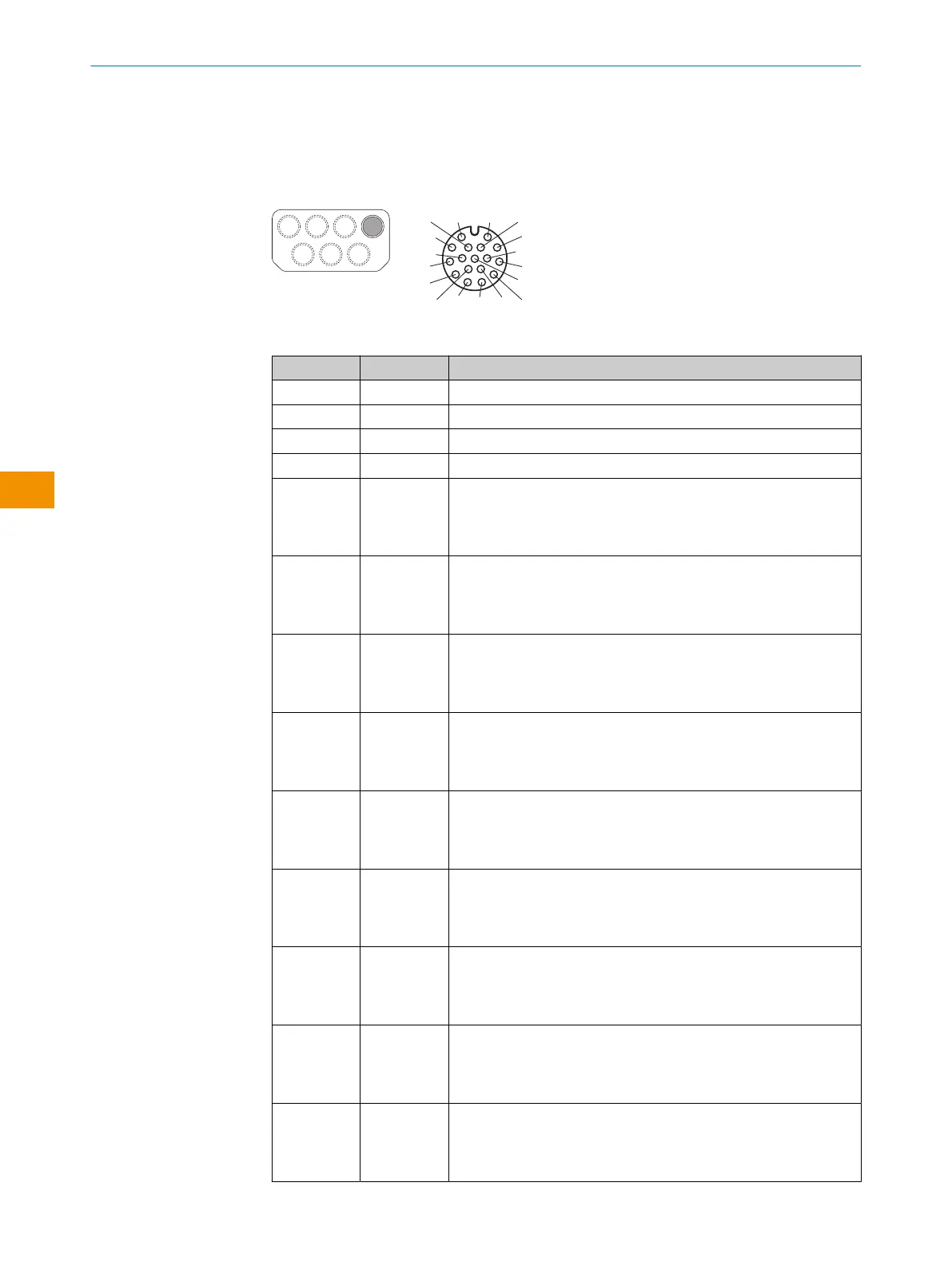

7.4 Lokale Ein- und Ausgänge 1 (XG1)
Dose, M12, 17-polig, A-codiert.
1 2
6
7 14
12
3
4
5
8
9
10
11
13
15
17
16
Anschlussbelegung lokale Ein- und Ausgänge 1
Pin Bezeichnung Funktion
1 OSSD 1.A OSSD-Paar 1, OSSD A
2 OSSD 1.B OSSD-Paar 1, OSSD B
3 OSSD 2.A OSSD-Paar 2, OSSD A
4 OSSD 2.B OSSD-Paar 2, OSSD B
5 Uni-I 01 Universaleingang 1, konfigurierbar:
•
Statischer Steuereingang A1
•
Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
6 Uni-I 02 Universaleingang 2, konfigurierbar:
•
S
tatischer Steuereingang A2
•
Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
7 Uni-I 03 Universaleingang 3, konfigurierbar:
•
Statischer Steuereingang B1
•
Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
8 Uni-I 04 Universaleingang 4, konfigurierbar:
•
Statischer Steuereingang B2
•
Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
9 Uni-I 05 Universaleingang 5, konfigurierbar:
•
Statischer Steuereingang C1
•
Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
10 Uni-I 06 Universaleingang 6, konfigurierbar:
•
S
tatischer Steuereingang C2
•
Universaleingang: Ruhezustand, Geräteneustart, Ereignisauf‐
zeichnung pausieren
11 Uni-I 07 Universaleingang 7, konfigurierbar:
•
Statischer Steuereingang D1
•
Universaleingang: Rücksetzen (OSSD-Paar 1), Ruhezustand,
Geräteneustart, Ereignisaufzeichnung pausieren
12 Uni-I 08 Universaleingang 8, konfigurierbar:
•
Statischer Steuereingang D2
•
Universaleingang: EDM (Schützkontrolle, OSSD-Paar 1), Ruhe‐
zustand, Geräteneustart, Ereignisaufzeichnung pausieren
13 Uni-I 09 Universaleingang 9, konfigurierbar:
•
Statischer Steuereingang E1
•
Universaleingang: Rücksetzen (OSSD-Paar 2), Ruhezustand,
Geräteneustart, Ereignisaufzeichnung pausieren
MONTAGEANLEITUNG
6
M O N T A G E A N L E I T U N G | microScan3 Pro I/O 8026187/1H7G/2022-10-19 | SICK
Irrtümer und Änderungen vorbehalten
de

SICK microScan3 Pro I/O Specifications

General

Scanning angle	275°
Number of fields	128
Dimensions	102 mm x 152 mm x 106 mm
Number of safety outputs	2
Number of OSSD outputs	2
Scanning range	5.5 m
Protective field range	5.5 m
Resolution	30 mm
Number of monitoring cases	128
Response time	60 ms
Interfaces	Ethernet, USB
Operating temperature	+50 °C
Protection class	IP65
Supply voltage	24 V DC
Storage temperature	+70°C
Operating voltage	24 V DC (16.8 V DC ... 28.8 V DC)
Housing material	Plastic
Connection type	Male connector
