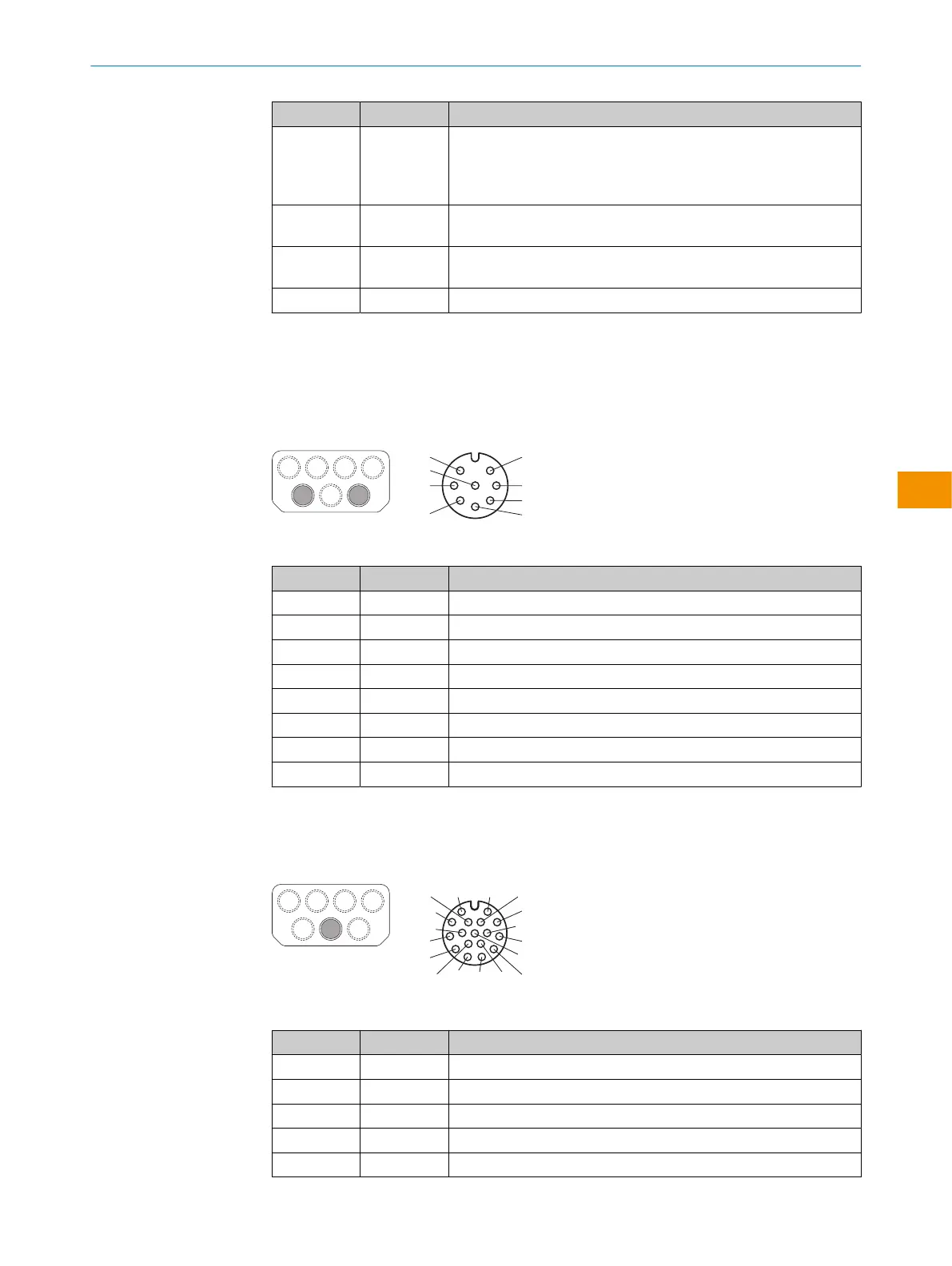

Pin Bezeichnung Funktion
14 Uni-I 10 Universaleingang 10, konfigurierbar:
St
atischer Steuereingang E2
Universaleingang: EDM (Schützkontrolle, OSSD-Paar 2), Ruhe‐
zustand, Geräteneustart, Ereignisaufzeichnung pausieren
15 Uni-O 01 Universalausgang 1: Verschmutzung, Fehler, Rücksetzen erforder‐
lich (OSSD-Paar 1), Überwachungsergebnis
16 Uni-O 02 Universalausgang 2: Verschmutzung, Fehler, Rücksetzen erforder‐
lich (OSSD-Paar 2), Überwachungsergebnis
17 0V DC Spannung für Eingänge und Ausgänge (0V DC)
1)
1)
Wenn mindestens ein Anschluss der Dose XG1 verwendet wird, muss dieser 0-V-Anschluss im Schalt‐
sc
hrank niederohmig und sternpunktförmig mit 0V DC des Netzteils verbunden werden.
7.5 Dynamischer Steuereingang (XG2, XG3)
Dose, M12, 8-polig, A-codiert.
5
4
2
37
6
8
1
Anschlussbelegung dynamischer Steuereingang
Pin Bezeichnung Funktion
1 nc Unbeschaltet
2 Inc 0° Signal des Inkremental-Encoders (0°)
3 nc Unbeschaltet
4 Inc 90° Signal des Inkremental-Encoders (90°)
5 nc Unbeschaltet
6 nc Unbeschaltet
7 0V Inc Versorgungsspannung für Inkremental-Encoder (0V DC)
8 24 V DC Inc Versorgungsspannung für Inkremental-Encoder (+24V DC)
7.6 Lokale Ein- und Ausgänge 2 (XG4)
Dose, M12, 17-polig, A-codiert.
1 2
6
7 14
12
3
4
5
8
9
10
11
13
15
17
16
Anschlussbelegung lokale Ein- und Ausgänge 2
Pin Bezeichnung Funktion
1 OSSD 3.A OSSD-Paar 3, OSSD A
2 OSSD 3.B OSSD-Paar 3, OSSD B
3 OSSD 4.A OSSD-Paar 4, OSSD A
4 OSSD 4.B OSSD-Paar 4, OSSD B
5 nc Unbeschaltet
MONTAGEANLEITUNG
8026187/1H7G/2022-10-19 | SICK M O N T A G E A N L E I T U N G | microScan3 Pro I/O
7
Irrtümer und Änderungen vorbehalten
de

Other manuals for SICK microScan3 Pro I/O

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the SICK microScan3 Pro I/O and is the answer not in the manual?

SICK microScan3 Pro I/O Specifications

General IconGeneral
Scanning angle275°
Number of fields128
Dimensions102 mm x 152 mm x 106 mm
Number of safety outputs2
Number of OSSD outputs2
Scanning range5.5 m
Protective field range5.5 m
Resolution30 mm
Number of monitoring cases128
Response time60 ms
InterfacesEthernet, USB
Operating temperature+50 °C
Protection classIP65
Supply voltage24 V DC
Storage temperature+70°C
Operating voltage24 V DC (16.8 V DC ... 28.8 V DC)
Housing materialPlastic
Connection typeMale connector
