5. INBETRIEBNAHME, BETRIEB
0SET Yes / No Nullpunkteinstellung
DISM PARA Anzeigewert im Displaymodus
DISU Wert Aktualisierungsrate (Digitalanzeige)
DISR Yes / No Darstellung drehen 180° (Digitalanzeige)
DRES PARA Auösung (Digitalanzeige)
RHL Yes / No Min-/Max-Speicher löschen
PAS Wert Passworteingabe
TAG Wert Messgerätename (TAG)
END
5.9 Schaltfunktionen
Hysteresefunktion
Wenn der Systemdruck um den Sollwert schwankt, hält die
Hysterese den Schaltzustand der Ausgänge stabil. Bei stei-
gendem Systemdruck schaltet der Ausgang bei Erreichen
des Schaltpunktes (SP).
 Schließerkontakt (HNO): aktiv
 Öffnerkontakt (HNC): inaktiv
Fällt der Systemdruck wieder ab, schaltet der Ausgang erst
wieder zurück, wenn der Rückschaltpunkt (RP) erreicht ist.
 Schließerkontakt (HNO): inaktiv
 Öffnerkontakt (HNC): aktiv

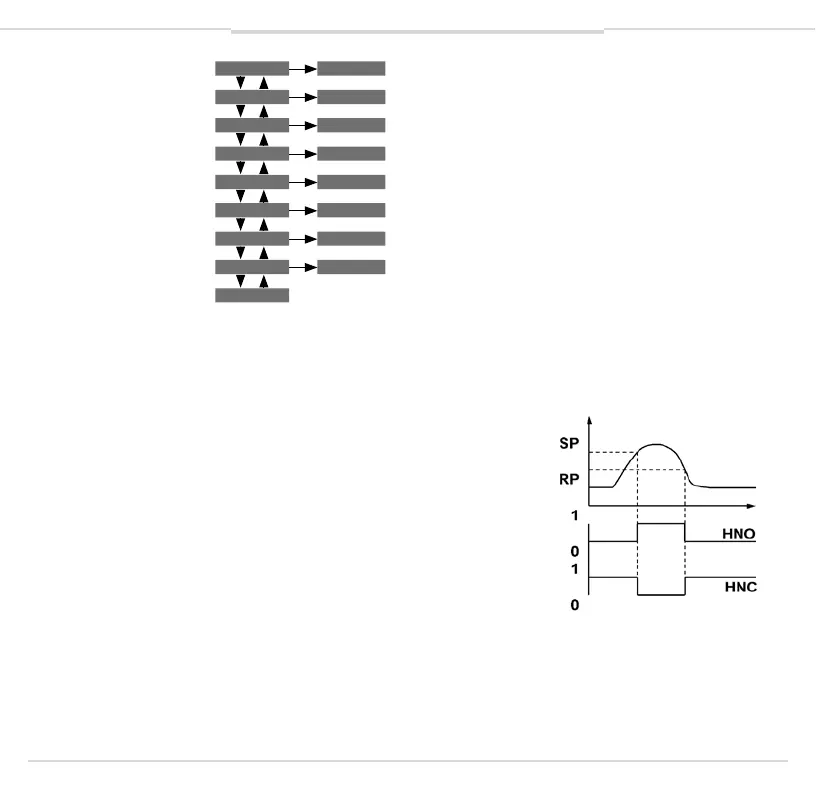

Abb.: Hysteresefunktion
