Betriebsanleitung PBS

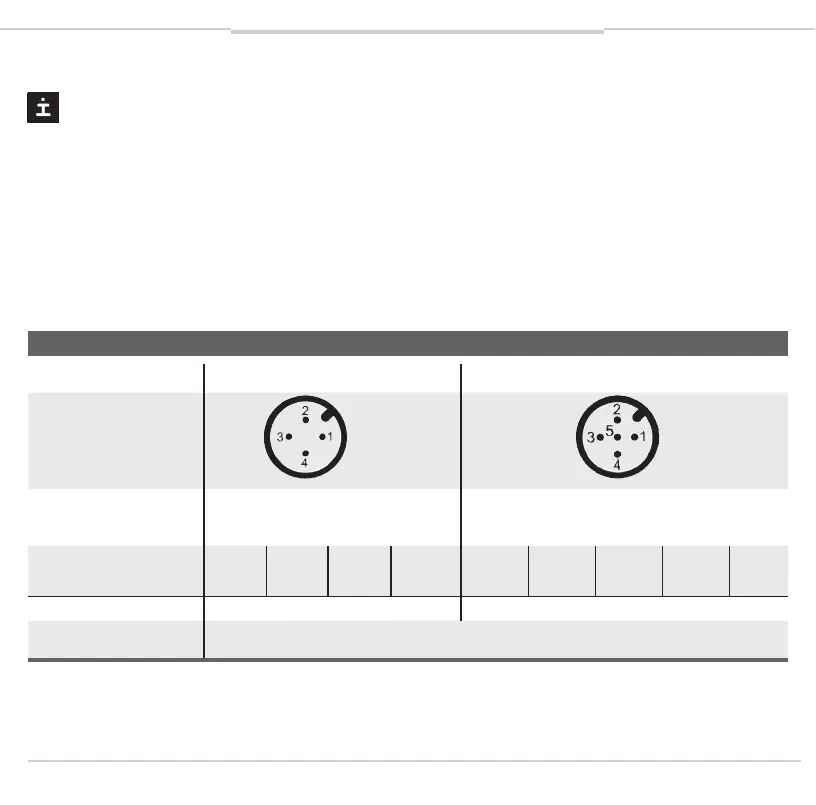

Elektrische Anschlüsse
RundsteckverbinderM12x1,4-polig RundsteckverbinderM12x1,5-polig
2 Schaltausgänge oder
1 Schaltausgang +
1 Analogausgang
2 Schaltausgänge + 1 Analogausgang
L+ = 1 M = 3
Q1=4
C/Q1=4
Q2=2/
Q
A
= 2
L+ = 1 M = 3
Q1=4
C/Q1=4
Q2=2 Q
A
= 5
Schutzart nach IEC 60 529 IP 67 IP 67
Die angegebenen Schutzarten gelten nur im gesteckten Zustand mit Leitungssteckern entspre-
chender Schutzart.
7. Inbetriebnahme, Betrieb
Montage elektrischer Anschluss
 ErdenSiedasGerätüberdenDruckanschluss.
 VerwendenSiezurStromversorgungeinenenergiebegrenztenStromkreis(EN/UL/IEC
61010-1,Abschn.9.3)mitdenfolgendenMaximalwertenfürdenStrom:beiL+=35V
(DC):4,4A.SehenSiefürdieexterneStromversorgungeinenseparatenSchaltervor.Alter-
nativfürNordamerika:DerAnschlusskannauchan„Class2Circuits“oder„Class2Power
Units“gemäßCEC(CanadianElectricalCode)oderNEC(NationalElectricalCode)erfolgen.
