Testeingang
Testeingang: Die Sensoren WT24-2B / -V verfügen über einen Testeingang („TE“ oder
„Test“ im Anschlussschema [siehe „WT24-2Bxxx, WT24-2Vxxx“, Seite 23 und siehe
Tabelle 16]), mit dem der Sender ausgeschaltet und somit die ordnungsgemäße Funk‐
tion des Sensors überprüft werden kann: Bei Verwendung von Leitungsdosen mit LED-
Anzeigen ist darauf zu achten, dass der TE entsprechend belegt ist.
Wenn Objekt erkannt, Testeingang aktivieren (siehe Anschlussschema [siehe
„WT24-2Bxxx, WT24-2Vxxx“, Seite 23 und siehe Tabelle 16], PNP: TE → M). Sende-LED
wird abgeschaltet, bzw. es wird simuliert, dass kein Objekt erkannt wird. Zur Überprü‐
fung der Funktion die folgende Tabelle heranziehen. Verhält sich der Schaltausgang
nicht gemäß der folgenden Tabelle, Einsatzbedingungen prüfen. Siehe Abschnitt Fehler‐
diagnose.

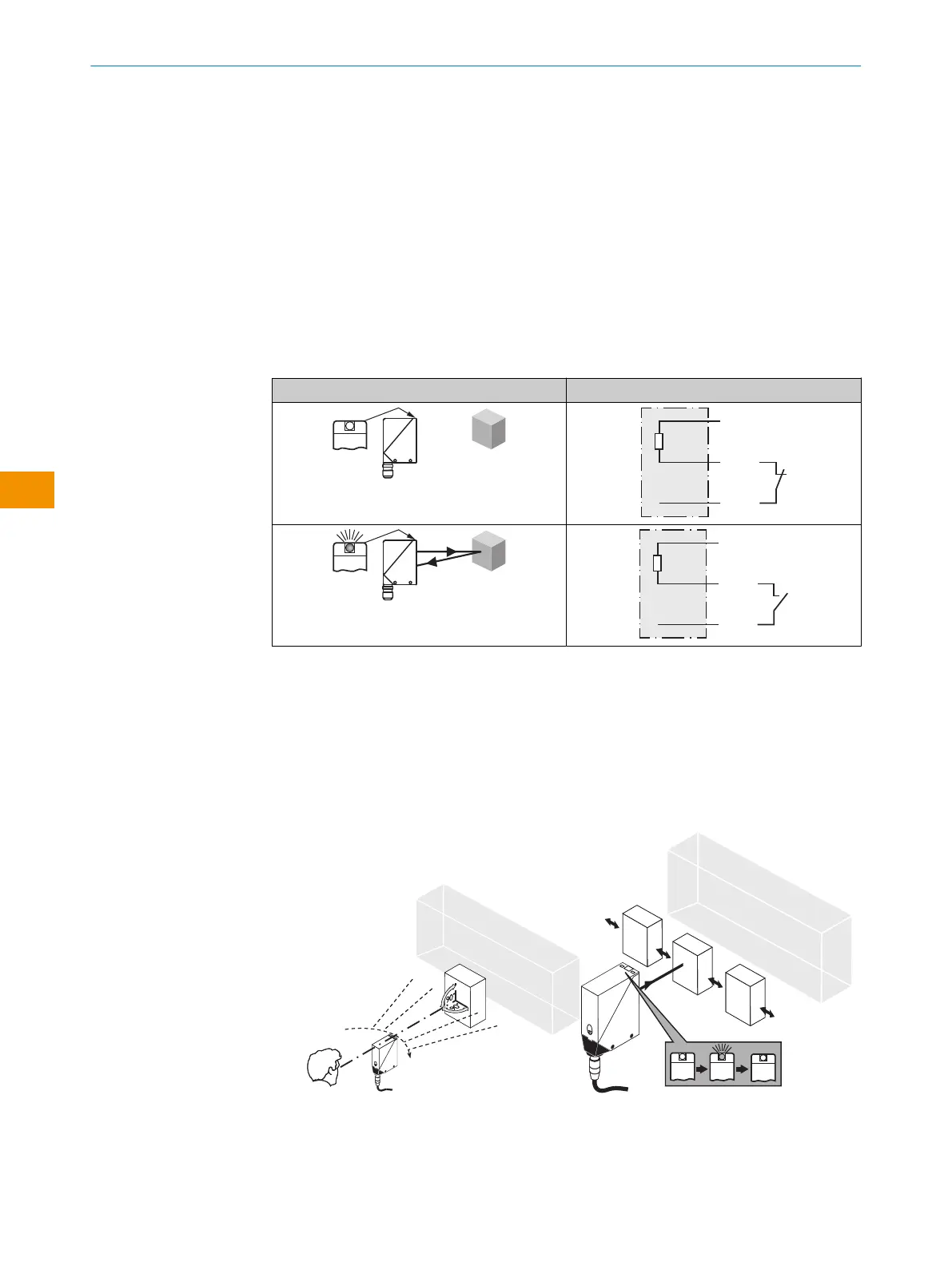

Tabelle 7: Test
Test
7 Inbetriebnahme
1 Ausrichtung
WT24-2Xx1x, -2Xx2x: Sensor auf Objekt ausrichten. Positionierung so wählen, dass das
Infrarotlicht (nicht sichtbar) in der Mitte des Objekts auftrifft. Die korrekte Ausrichtung
kann nur über die Anzeige-LEDs erkannt werden. Siehe dazu Abbildung 3 und Abbildung 4.
Es ist darauf zu achten, dass die optische Öffnung (Frontscheibe) des Sensors vollständig
frei ist.
Abbildung 3: Ausrichtung Abbildung 4: Ausrichtung 2
