Entrée test
Entrée test: les capteurs WT24-2B/-V disposent d’une entrée test («TE» ou «Test»
dans le schéma de raccordement [voir „WT24-2Bxxx, WT24-2Vxxx“, page 39 et voir
tableau 25]) qui permet de désactiver l’émetteur et ainsi de contrôler le bon fonction‐
nement du capteur: lorsque des câbles avec connecteurs femelles équipés de LED
sont utilisés, s’assurer que l’entréeTE est correctement affectée.
Si l’objet est détecté, activer l’entrée test (voir le schéma de raccordement [voir
„WT24-2Bxxx, WT24-2Vxxx“, page 39 et voir tableau 25], PNP: TE → M). La LED
d’émission s’éteint ou une absence de détection d’objet est simulée. Pour vérifier le
fonctionnement, utiliser le tableau suivant. Si la sortie de commutation ne se comporte
pas comme indiqué dans le tableausuivant, vérifier les conditions d’utilisation. Voir la
section consacrée au diagnostic.

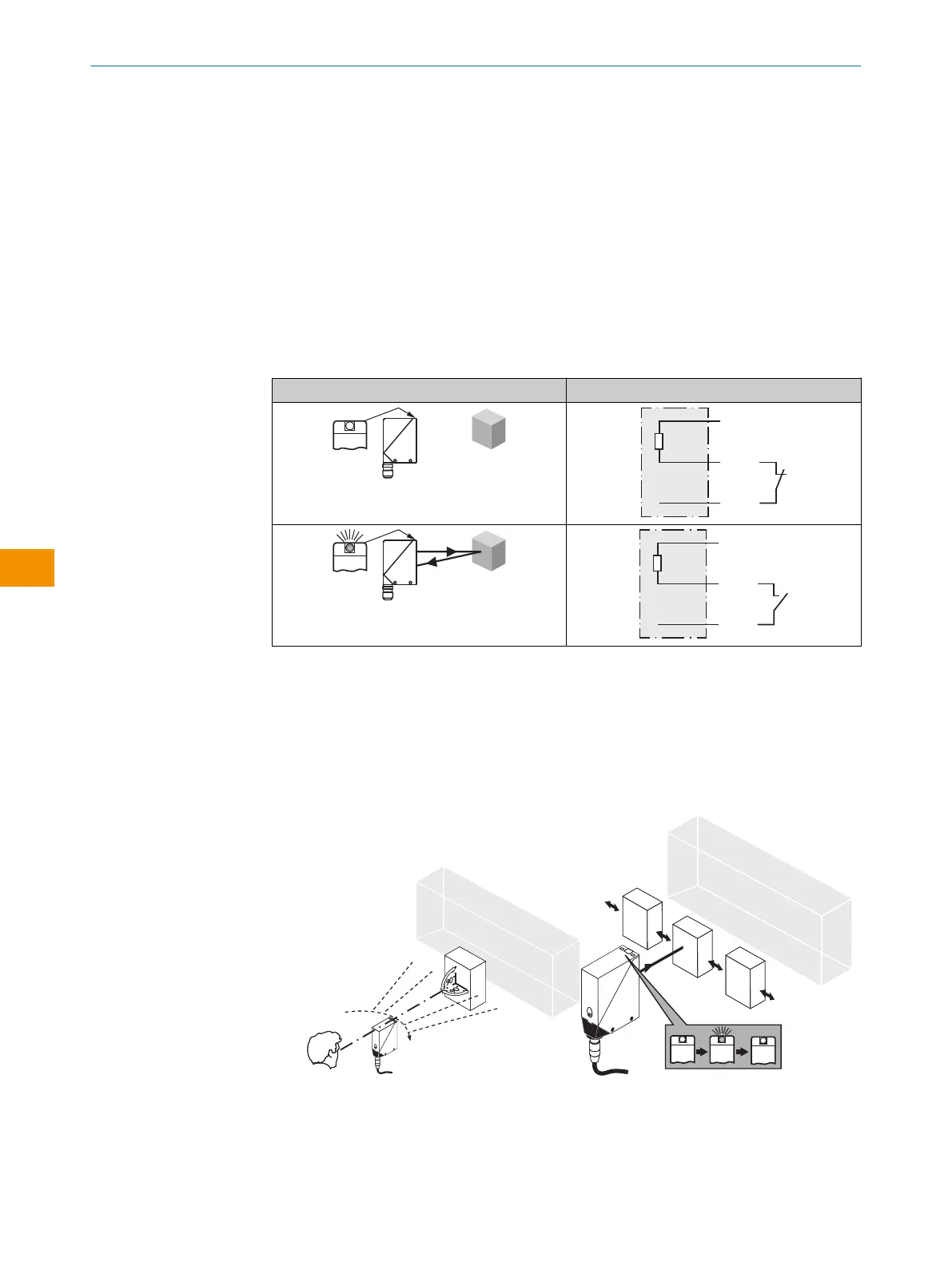

Tableau 7: Test
Test
+ (L+)
Test
– (M)
+ (L+)
Test
– (M)
7 Mise en service
1 Alignement
WT24-2Xx1x, -2Xx2x: aligner le capteur sur l’objet. Choisir la position de sorte que le
faisceau infrarouge (invisible) touche l’objet en plein centre. Seules les LED permettent
de savoir si l’alignement est correct. Voir illustration 3 et illustration 4. S’assurer que
l’ouverture optique (vitre frontale) du capteur est parfaitement dégagée.
Illustration 3: Alignement Illustration 4: Alignement2
