3 Réglage distance de commutation
Capteur avec potentiomètre: ouvrir le couvercle et le capot de protection du capteur;
veiller à ce qu’aucune saleté ne pénètre dans l’appareil.
La distance de commutation se règle avec le potentiomètre (réf.: sans butée). Rotation
vers la droite: augmentation de la distance de commutation, rotation vers la gauche:
réduction de la distance de commutation. Nous recommandons de régler la distance
de commutation sur l’objet, p.ex. voir tableau 26. Après le réglage de la distance de
commutation, extraire l’objet de la trajectoire du faisceau, ce qui élimine l’arrière-plan et
modifie la sortie de commutation [voir illustration 5 et illustration 6].

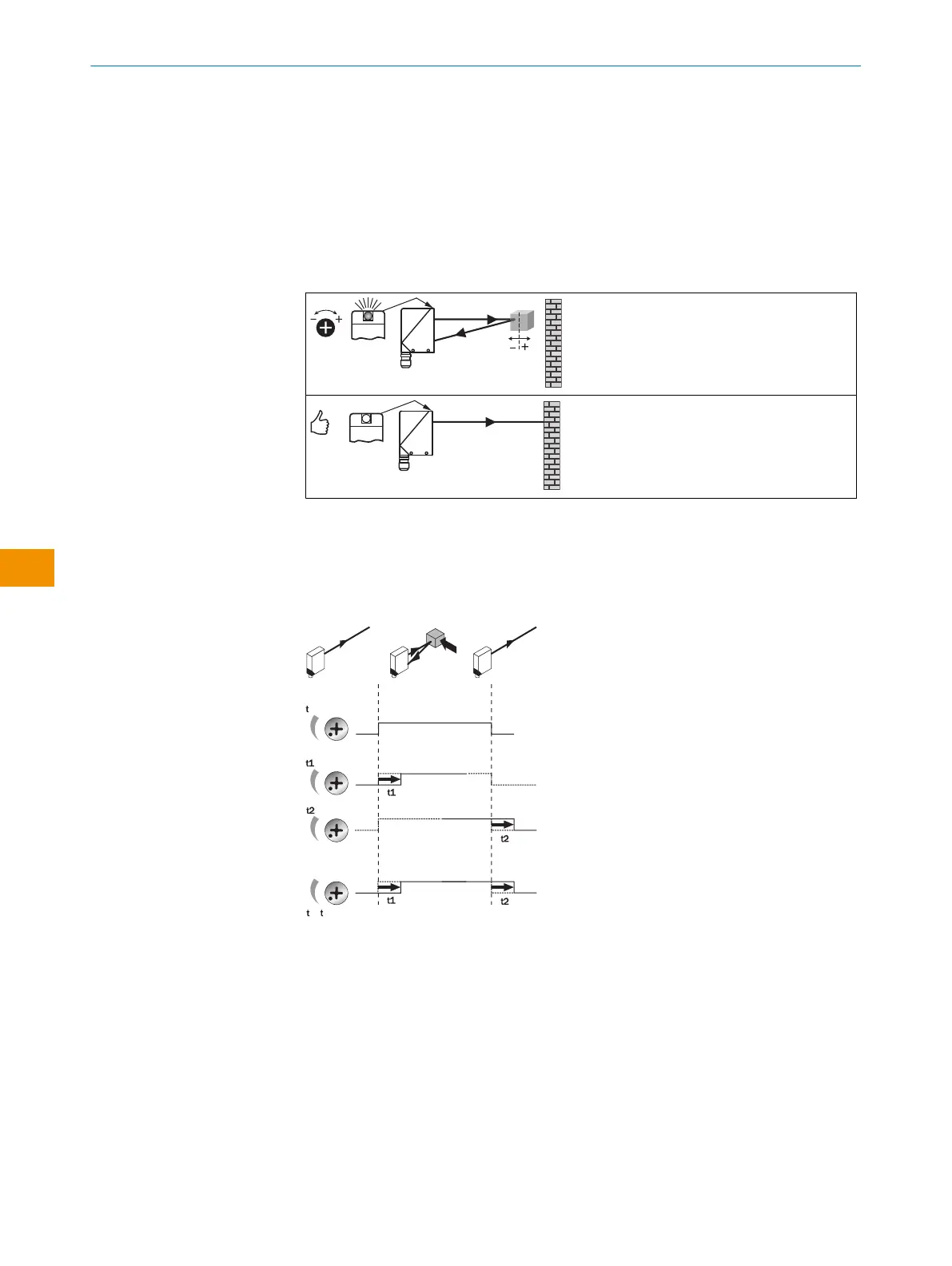

Tableau 8: Einstellung Schaltabstand
Le capteur est réglé et prêt à l’emploi.
4 Réglage des fonctions temporelles
WT24-2:t0 = pas de temporisation, t1 = temporisation, t2 = temporisation; pour -2R: 0
= relais inactif, 1 = relais actif. Sélecteur de temporisation, réglable sur l’appareil selon le
graphique suivant.
Incréments de temps: réglage possible 0,5 ... 10s.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Illustration 7: Fonctions temporelles
8 Appareils à caractéristiques spécifiques
WT24-2xx2x / -2xx5x: avec chauffage de vitre frontale statique pour les variations
lentes de la température dans la plage +5°C ... +15°C
WT24-2R210S03: avec équerre de fixation(2016754)
WT24-2B420S08: distance de commutation max.: 30…3.000mm sur blanc (90%
rémission), avec élément de temporisation: réglage possible 0,6…1,3s
WT24-2V210S09: préréglé sur commutation sombre, avec équerre de fixa‐
tion(2016754)
