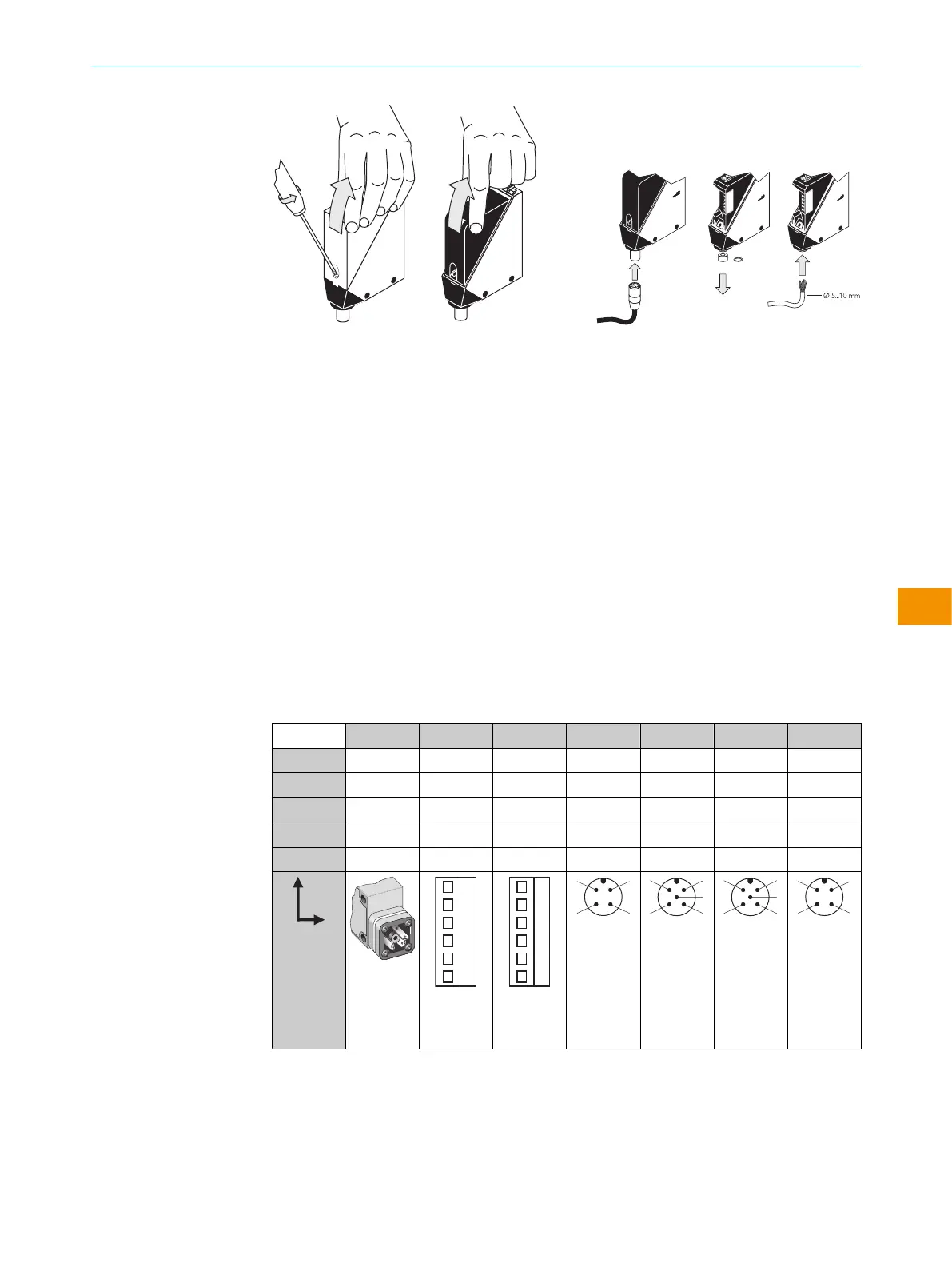

Figura 1: Abertura do sensor Figura 2: Conexão elétrica
Instalar ou ligar a alimentação de tensão somente após a conexão de todas as cone‐
xões elétricas.
Explicações sobre o esquema de conexões (tabelas 2-7), que são divididas em apare‐
lhos CC e CA/CC:
Alarme = saída de alarme (ver tabela 29 e Funções adicionais)
n. c. = não conectado
NC = abridor
NO = fechador
Q / Q = saídas de comutação
ET/Teste = Entrada de teste (ver tabela 29 e tabela 34)
5.1
WT24-2Bxxx, WT24-2Vxxx
U
B
: 10 ... 30 V CC, ver „Dados técnicos“, página 62
Tabela 2: CC
WT24-2 B3x3 B2x0 V2x0 B4x0 V5x0 V510S15 B410S25
1 + (L+) + (L+) + (L+) + (L+) + (L+) + (L+) + (L+)
2 - (M) - (M) - (M) Teste Teste Alarme n. c.
3
Q/Q
- Alarme - (M) - (M) - (M) - (M)
4 -
Q/Q Q/Q Q/Q Q/Q Q/Q Q/Q
5 - Teste Teste - Alarme Teste -
I
N
= 4A
1 2 3 4 5
0,14 ...
1,5 mm
2
I
N
= 4A
1 2 3 4 5
0,14 ...
1,5 mm
2
I
N
= 4A
2 1
4
3
2 1
4
3
5
2 1
4
3
5
2 1
4
3
