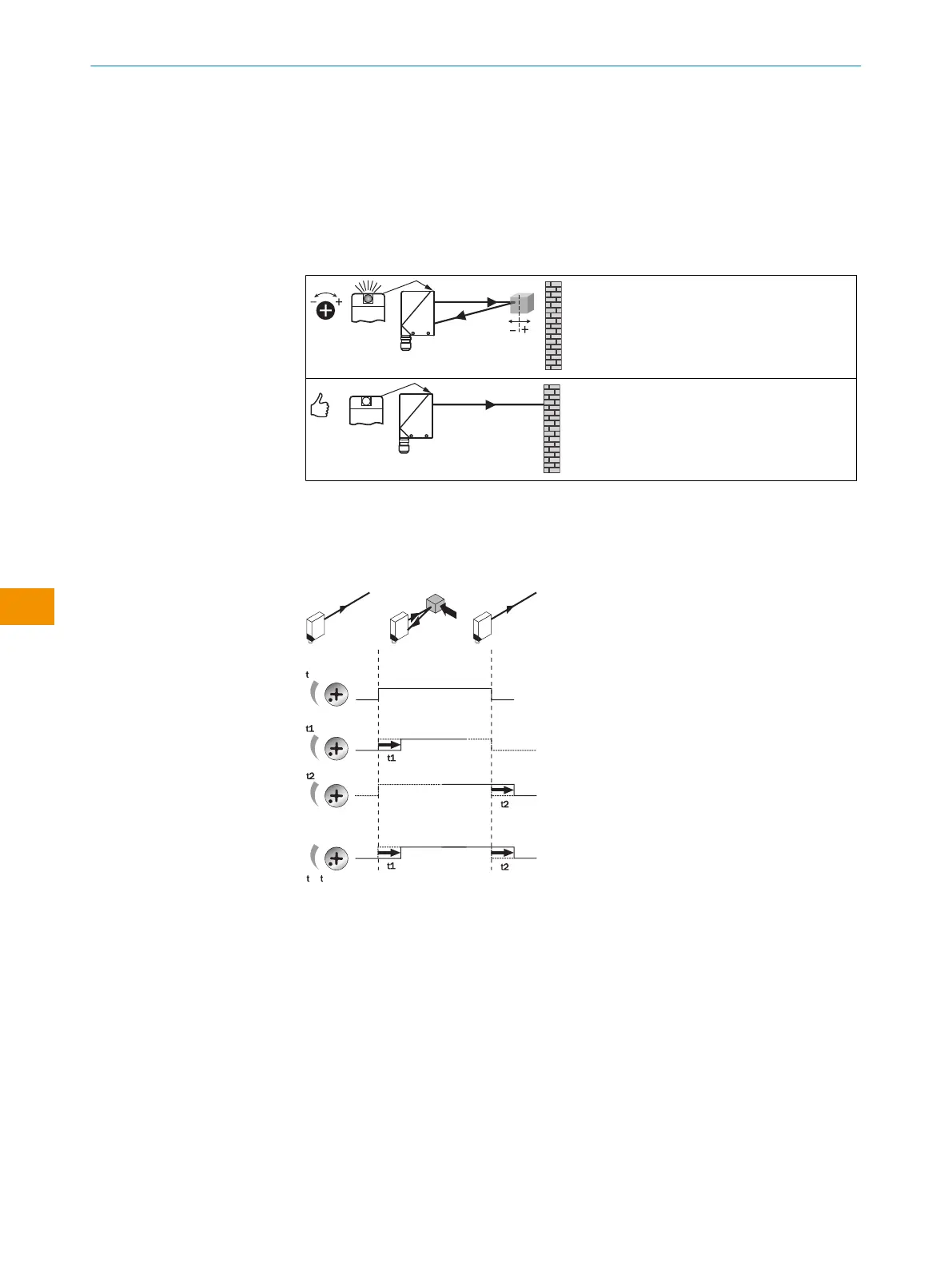

3 ajuste da distância de comutação
Sensor com potenciômetro: abrir a tampa e a capa de proteção do sensor; observar que
nenhuma sujeira deve entrar no aparelho.
A distância de comutação é ajustada com o potenciômetro (tipo: sem batente). Giro para
direita: aumento da distância de comutação; giro para esquerda: redução da distância
de comutação. Recomendamos posicionar a distância de comutação no objeto, p. ex. ver
tabela 35. Após o ajuste da distância de comutação, remover o objeto do caminho ótico; o
fundo é suprimido e a saída de comutação se altera [ver figura 5 e figura 6].
Tabela 8: Einstellung Schaltabstand
O sensor está ajustado e operacional.
4 Configuração funções de tempo
WT24-2: t0 = sem atraso, t1 = atraso, t2 = atraso; para -2R vale: 0 = relé inativo, 1 = relé
ativo. Seletor de níveis de tempo ajustável no dispositivo conforme o gráfico a seguir.
Níveis de tempo: 0,5 ... 10s ajustável.
0
1 2
+
0.5 ... 10 sec.
0.5 ... 10 sec.
0.5 ... 10 sec.
Figura 7: Funções de tempo
8 Dispositivos com características especiais
WT24-2xx2x / -2xx5x: com aquecimento estático do vidro frontal para o uso com
alterações lentas de temperatura na faixa de +5°C ... + 15°C
WT24-2R210S03: com cantoneira de fixação (2016754)
WT24-2B420S08: distância de comutação máx.: 30…3000mm sobre branco (90%
luminescência), com elemento de tempo: ajustável 0,6…1,3seg
WT24-2V210S09: pré-configurado em comutação por sombra, com cantoneira de fixa‐
ção (2016754)
WT24-2V540S10: vidro frontal
