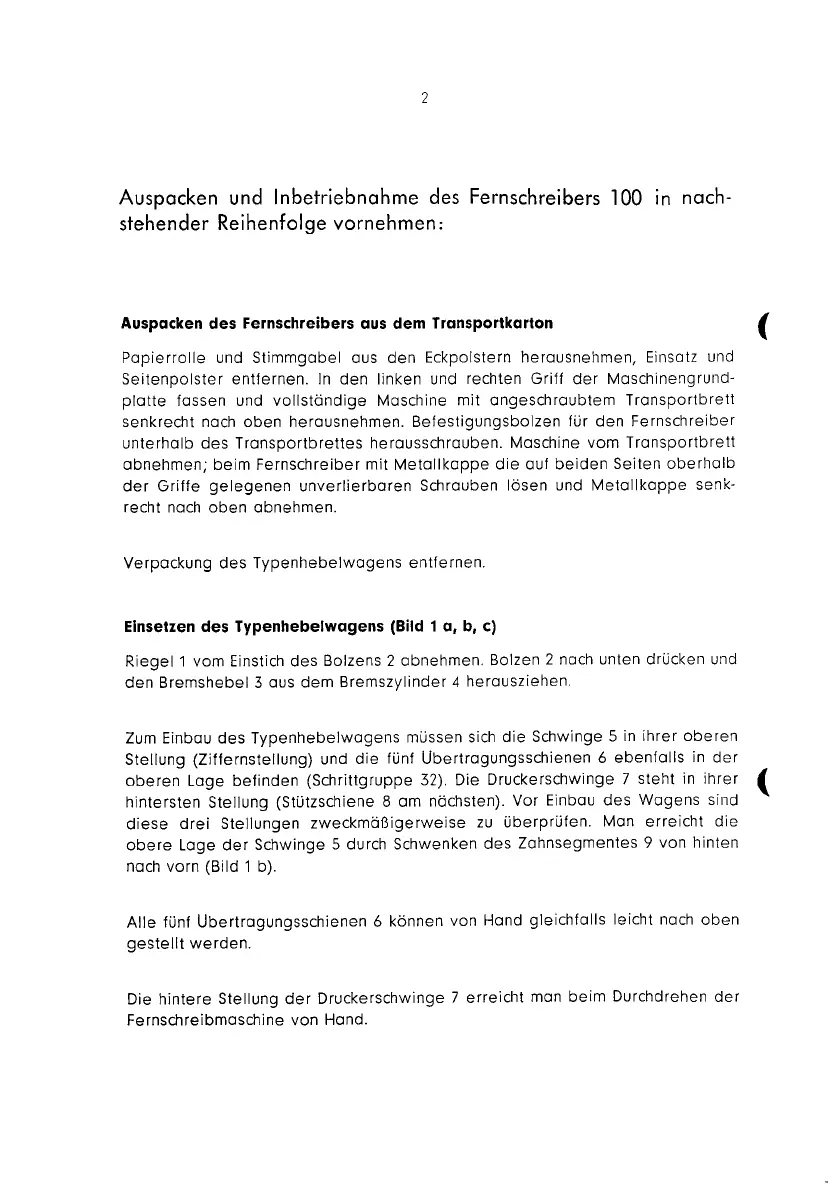

2
Auspacken und Inbetriebnahme des Fernschreibers 100 In nach-
stehender Reihenfolge vornehmen:
Auspacken des Fernschreibers aus dem Transportkarton
Papierrolle und Stimmgabel aus den Eckpolstern herausnehmen, Einsatz und
Seitenpolster entfernen. In den linken und rechten Griff der Maschinengrund-
platte fassen und vollständige Maschine mit angeschraubtem Transportbrett
senkrecht nach oben herausnehmen. Befestigungsbolzen für den Fernschreiber
unterhalb des
Transportbrettes herausschrauben. Maschine vom Transportbrett
abnehmen; beim Fernschreiber mit Metallkappe die auf beiden Seiten oberhalb
der Griffe gelegenen unverlierbaren Schrauben lösen und Metallkappe senk·
recht nach
oben abnehmen.
Verpackung des
Typenhebelwagens entfernen.
Einsetzen des Typenhebelwagens (Bild 1 a, b, c)
Riegel 1 vom Einstich des Bolzens 2 abnehmen. Bolzen 2 nach unten drücken und
den Bremshebel 3 aus dem Bremszylinder 4 herausziehen.
(
Zum Einbau des Typenhebelwagens müssen sich die Schwinge 5 in ihrer oberen
Stellung (Ziffernsteilung) und die fünf Ubertragungsschienen 6 ebenfalls in der
oberen Lage befinden (Schrittgruppe 32). Die Druckerschwinge 7 steht in ihrer (
hintersten Stellung (Stützschiene 8 am nächsten). Vor Einbau
des Wagens sind
diese drei Stellungen zweckmäßigerweise zu überprüfen. Man erreicht die
obere Lage der Schwinge 5 durch Schwenken des Zahnsegmentes 9 von hinten
nach vorn (Bild 1 b).
Alle fünf Ubertragungsschienen 6 können von Hand gleichfalls leicht nach
oben
gestellt werden.
Die hintere Stellung der Druckerschwinge 7 erreicht man beim Durchdrehen der
Fernschreibmaschine von Hand.
