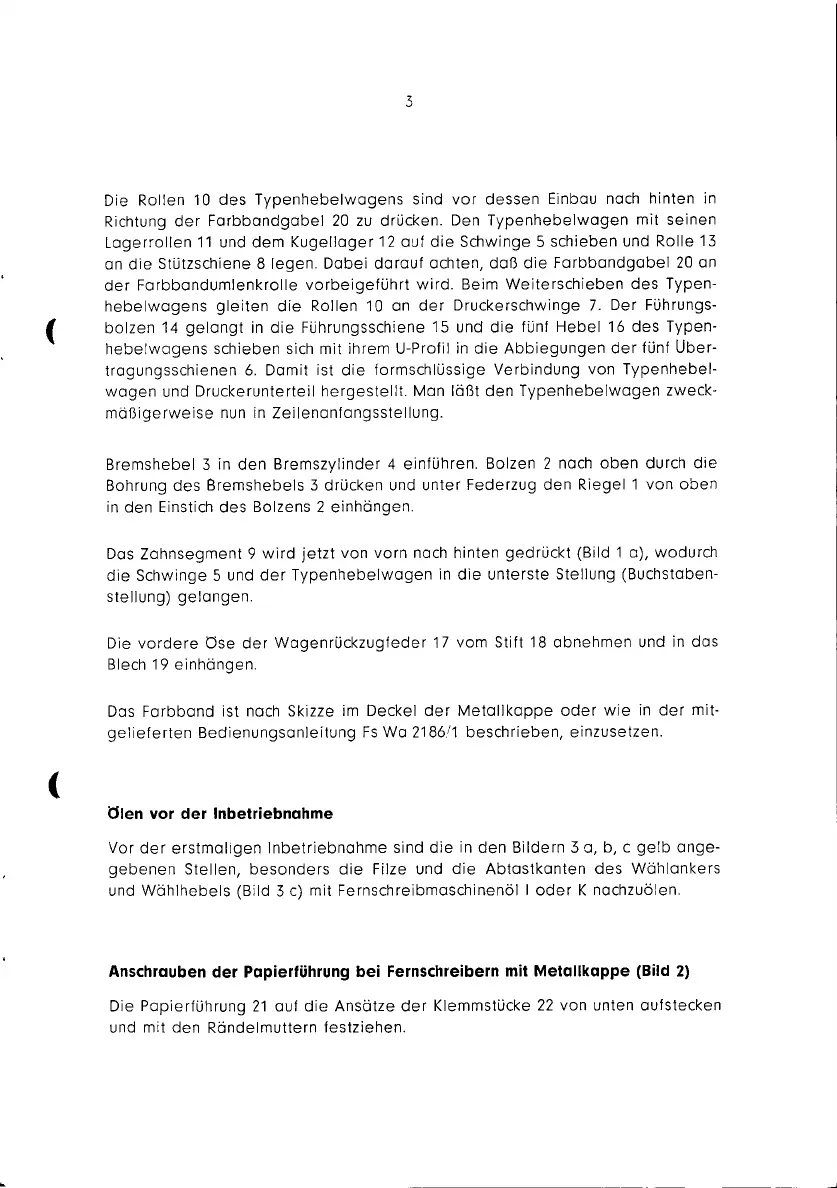

3
Die Rollen
10
des
Typenhebelwagens
sind
vor
dessen Einbau nach hinten
in
Richtung
der
Farbbandgabel
20
zu
drücken. Den
Typenhebelwagen
mit seinen
Lagerrollen
11
und
dem
Kugellager
12
auf
die
Schwinge 5 schieben und Rolle
13
an
die
Stützschiene 8 legen. Dabei
darauf
achten, daß
die
Farbbandgabel
20
an
der
Farbbandumlenkrolle
vorbeigeführt
wird.
Beim
Weiterschieben
des
Typen-
hebelwagens
gleiten
die
Rollen
10
an
der
Druckerschwinge
7.
Der Führungs-
bolzen
14
gelangt
in
die
Führungsschiene 15 und
die
fünf
Hebel
16
des
Typen-
hebelwagens
schieben sich mit ihrem U-Profil
in
die
Abbiegungen
der
fünf Uber-
tragungsschienen
6.
Damit ist
die
formschlüssige Verbindung von
Typenhebel-
wagen
und Druckerunterteil
hergestellt.
Man läßt den
Typenhebelwagen
zweck-
mäßigerweise
nun
in
Zeilenanfangsstellung.
Bremshebel 3 in
den
Bremszylinder 4 einführen. Bolzen 2 nach
oben
durch
die
Bohrung
des
Bremshebels 3 drücken und unter Federzug
den
Riegel 1 von
oben
in
den Einstich des Bolzens 2 einhängen.
Das Zahnsegment 9
wird
jetzt
von
vorn
nach hinten
gedrückt
(Bild 1 a), wodurch
die
Schwinge 5 und
der
Typenhebelwagen
in
die
unterste Stellung (Buchstaben-
steilung)
gelangen.
Die
vordere
Ose
der
Wagenrückzugfeder
17
vom Stift
18
abnehmen und in das
Blech
19
einhängen.
Das Farbband ist nach Skizze
im
Deckel
der
Metallkappe
oder
wie
in
der
mit-
gelieferten
Bedienungsanleitung
Fs
Wa
2186/1
beschrieben, einzusetzen.
Ölen vor der Inbetriebnahme
Vor
der
erstmaligen
Inbetriebnahme
sind
die
in
den
Bildern 3 a, b, c
gelb
ange-
gebenen
Stellen,
besonders
die
Filze und
die
Abtastkanten
des
Wählankers
und
Wählhebels
(Bild 3
c)
mit Fernschreibmaschinenöl I
oder
K nachzuölen.
Anschrauben der Papierführung bei Fernschreibern mit Metallkappe (Bild
2)
Die Papierführung
21
auf
die
Ansätze
der
Klemmstücke
22
von unten aufstecken
und mit den Rändelmuttern festziehen.
