Hauptstromleiter abstützen

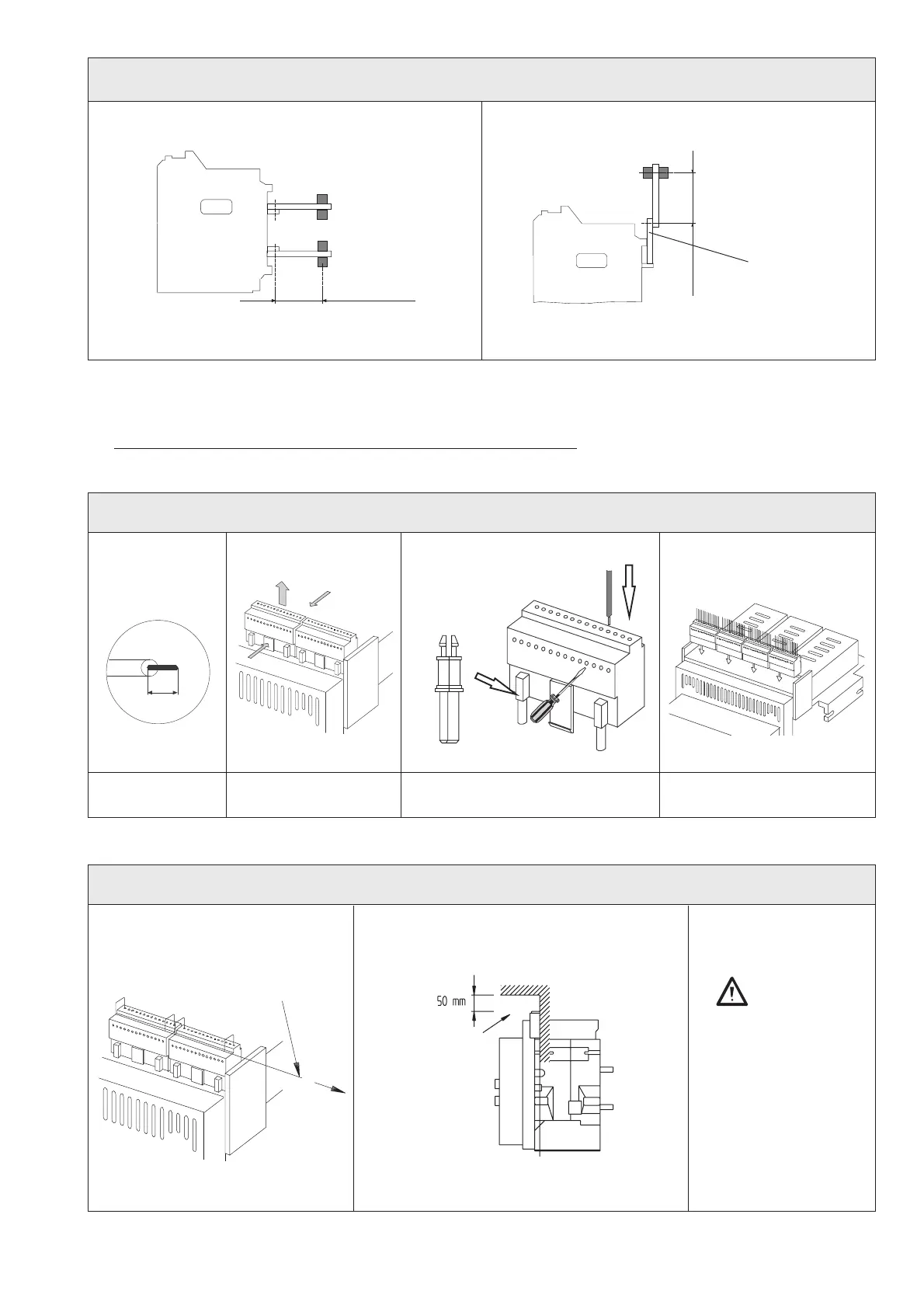

Bracing the main conductors
Anlagenseitige Hilfsstromleiterverlegung
Installing the auxiliary conductors (system-side)
• Anschluß der Hilfsstromleiter /
Connecting the auxiliary conductors
Leiteranschluß an Steckverbinder 3WX3625-1JC00
Connection of conductors to terminals 3WX3625-1JC00
Zubehöhr
3WX3621-1...
Accessories
3WX3621-1...
max. 250 mm
max. 250 mm
Leiter abisolieren
Strip the conductors
Verrastung lösen
Undo latching mechanism
Leiter anschließen, Kodierung beachten
Connect the leads, note coding
Kodierte Stecker aufsetzen
Attack the coded plug connector
1
2
1
10 mm
1 x 0,5 ... 2,5mm
2
,
1 x AWG 14.
Hilfsstromleiter nur im
vorderen Bereich des
Schalters verlegen !
Install auxiliary
conductors only in
front area of breaker !
Bereich der Hilfs-
stromleiterverle-
gung
Auxiliary conduc-
tor installation
area
Achtung
Caution
Hilfsleiter
Auxiliary conductor
X100
X200
Zur
Anlage
To
system
Unzulässiger
Bereich
Impermissible
area
