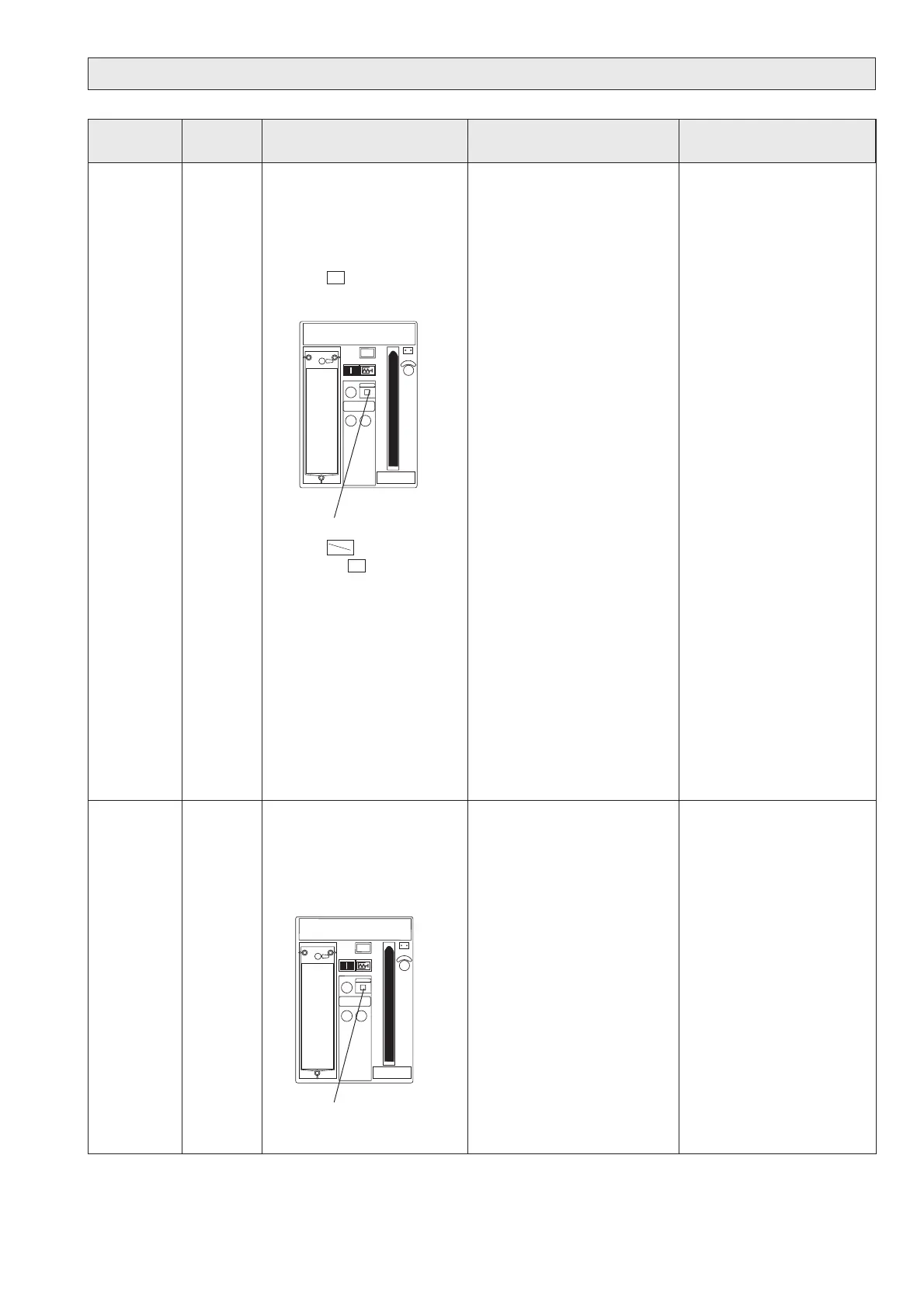

7. Störungsbeseitigung
Festeinbau-
schalter
Einschub-
schalter
Störung
1. Speicher nicht gespannt
2. Unterspannungsauslöser
nicht erregt
3. Mechanische Wiederein-
schaltsperre wirksam
4. Elektrische Einschaltsperre
wirksam
5. Drucktaster mechanisch
AUS abgeschlossen
6. Sperre gegen Einschalten
bei offener Schaltschranktür
wirksam (Zubehör)
7. Gegenseitige mechanische
Schalterverriegelung wirk-
sam (Zubehör)
8. Elektronischer Überstrom-
auslöser fehlt oder falsch
eingebaut
9. Schalter steht in Zwischen-
position im Einschubrahmen
(Positionsanzeige beachten)
10. Verschlußschieber für Kur-
belöffnung nicht geschlos-
sen
Ursache
Abhilfe
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
Schalter läßt sich mechanisch
und/oder elektrisch nicht ein-
schalten
(Schalter ist nicht einschalt-
bereit, Einschaltbereitschafts-
anzeige
)
Speicher spannen
Unterspannungsauslöser an
Spannung legen
Ursache für Überstrom-
auslösung beseitigen und
RESET drücken
Steuerspannung der Ein-
schaltsperre aufheben *)
Drucktaster freigeben*)
Schaltschranktür schließen
Verriegelnden Schalter aus-
schalten bzw. in Trennstel-
lung kurbeln *)
Elektronischen Überstrom-
auslöser ordnungsgemäß
einbauen
Schalter in Trenn-, Prüf- oder
Betriebsstellung kurbeln
Verschlußschieber schlie-
ßen (genaue Position in
Trenn-, Test- bzw. Betriebs-
stellung herstellen
*) Achtung - Sicherheitseinrichtung ! Aufhebung nur nach Überprüfen der betriebsmäßigen Zulässigkeit.
Einschaltbereitschafts-
anzeige = OK
X
X
X
1. Betriebsspannung des Spei-
cherabrufmagneten falsch
bzw. nicht vorhanden
2. Schalter steht in Trennstel-
lung im Einschubrahmen
3. Hilfsstromstecker abgezo-
gen
Kontrollieren bzw. richtige
Spannung anlegen
Schalter in Prüfstellung bzw.
Betriebsstellung kurbeln
Hilfsstromstecker aufstek-
ken
Schalter läßt sich elektrisch
nicht einschalten
(Schalter ist einschaltbereit,
Einschaltbereitschaftsanzeige
OK )
X
