Montage des CD4000 an einer Tür
Entfernen Sie den Türbeschlag und die Türklinke, indem Sie die vier
Schrauben lösen. Siehe Abbildung 1.
Stellen Sie sicher, dass der Vierkantstift nicht mehr als 20 mm auf der
Außenseite der Tür hervorsteht. Sollte der Vierkantstift zu lang sein,
drücken Sie ihn in die Türklinke der Innenseite. Falls dies nicht möglich
ist, kürzen Sie den Vierkantstift auf die richtige Länge. Siehe Abbildung
2.
Verlängern Sie die Schrauben der inneren Türklinke mit den
beiliegenden Verlängerungshülsen (M4 oder M5). Siehe Abbildung 3.
Stellen Sie sicher, dass die rote Markierung an der Nuss nach oben
zeigt.
Bringen Sie den CD4000 mit daran angebrachter Türklinke an der
Außenseite der Tür an und schieben Sie den Vierkantstift in die Nuss.
Ziehen Sie die vier zuvor gelösten Schrauben – nicht zu fest – an die
Stutzen. (die Schrauben für die Türklinke zuerst). Siehe Abbildung 5.

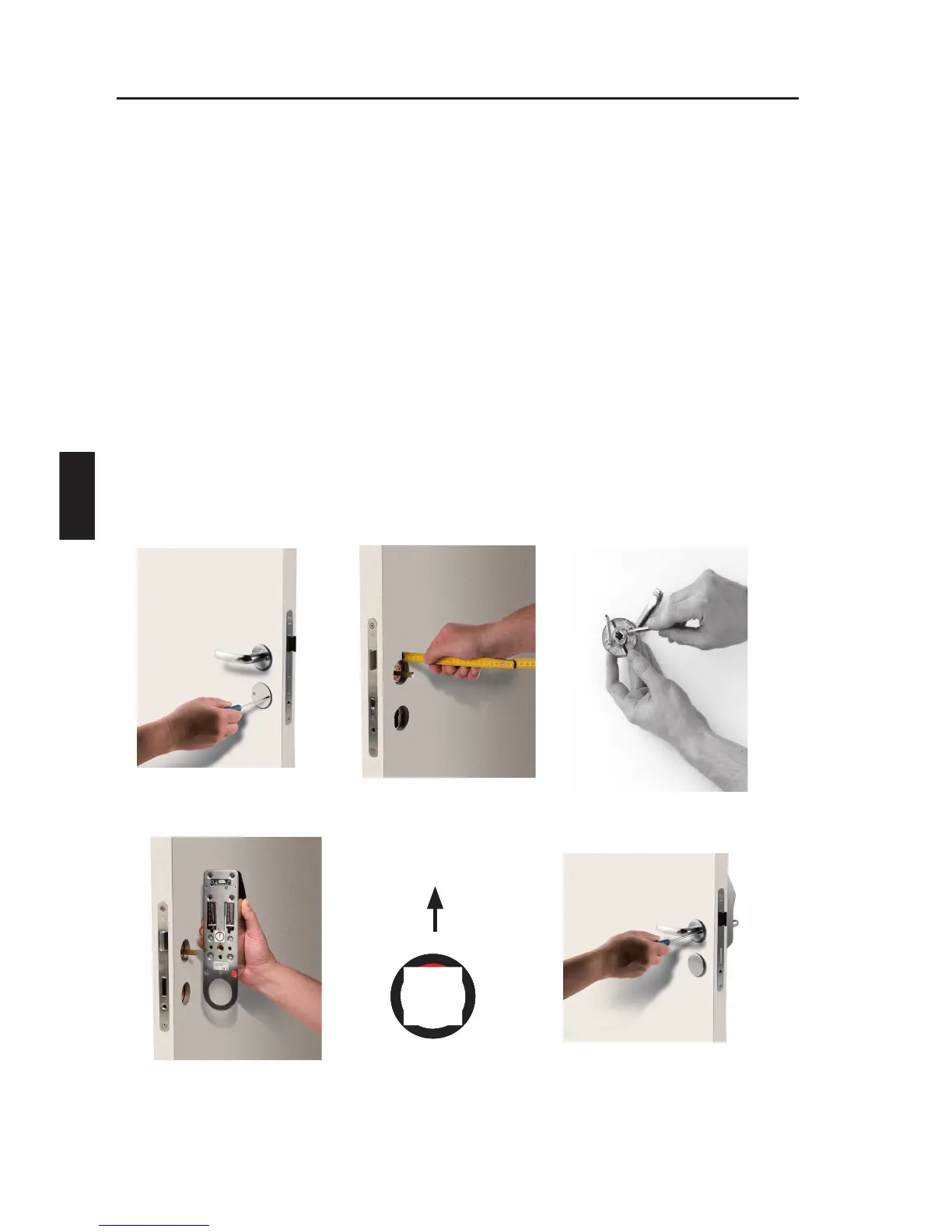

Abbildung 1 Abbildung 2 Abbildung 3
Abbildung 4, CD4000 Abbildung 5
1.
2.
3.
4.
5.
6.
ROTROT
