CD4000 passar de flesta dörr med t ex ASSA Eurolås DIN 18251.
Prova enkelt genom att mäta avståndet på ditt lås. Avståndet mellan
centrum på tryckespinnen och centrum på låsscylindern skall vara
72 mm dörrtryckets monteringshål 38 mm. Dorndjupet (backset) bör
vara 55 eller 60 mm (men är normalt inte kritiskt för CD4000).
CD4000 kan användas med många typer av lås som t ex ASSA
8720.

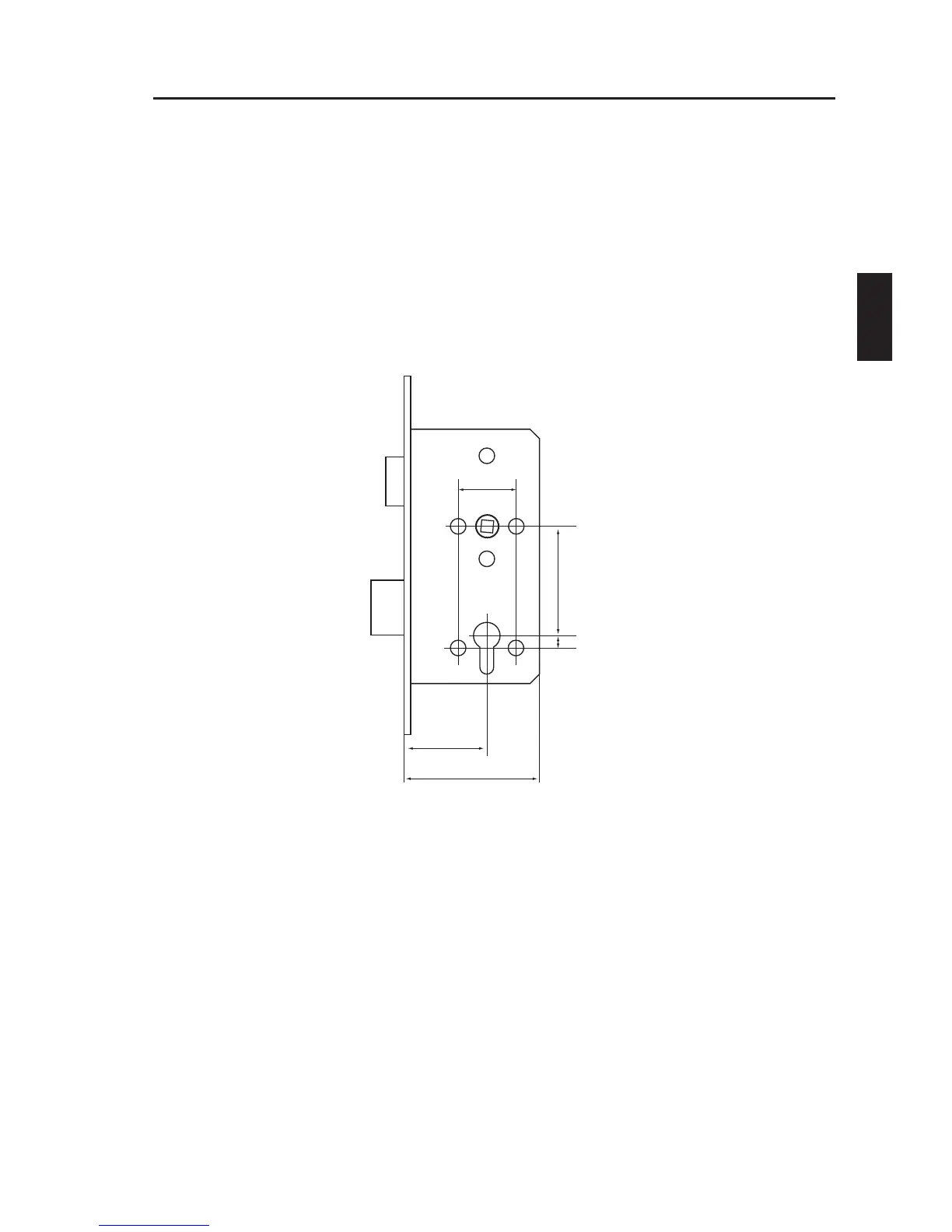

55/60 mm
72 mm
8 mm
38 mm
88/93 mm
Grundläggande krav är följande:
Avståndet mellan centrum på tryckespinnen och centrum på
låsscylindern skall vara.
Dörrtrycket (handtaget) måste ha 8 mm tryckespinne
Dörrtryckets monteringshål 38 mm
•
•
•
