80 CD3500 & CD4000 Installations- och Användarhandbok
SVE
Var passar Codoor?
Codoor passar på de flesta dörrar med trycke-/handtagsöppning. Du
kan själv enkelt kontrollera detta genom att mäta avståndet mellan
centrum på tryckespinnen och centrum på låscylindern.
OBS! Codoor är endast avsedd för inomhusbruk och bör heller
inte monteras på båda sidor om samma dörr.
CD3500

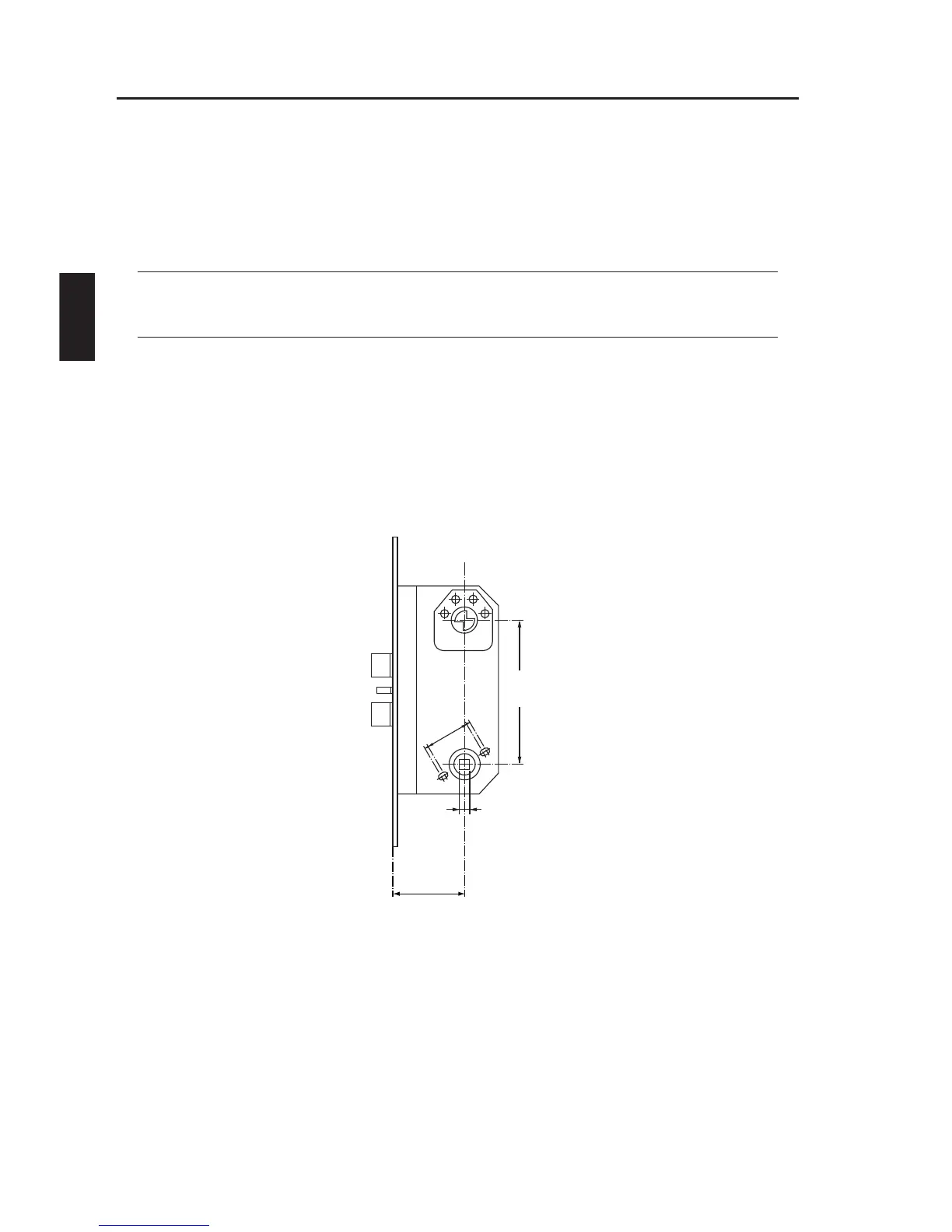

CD3500 passar de flesta dörrar med t ex ASSA modullås. Kontrollera
genom att mäta låset. Dorndjupet (backset) bör normalt vara 70 mm.
CD3500 kan användas med många typer av lås som t ex ASSA
8561 eller 565 etc.
5 -
116 mm
01
8x8 mm
8
3
-
0
3
"ACKSETMM
Grundläggande krav är följande:
Avståndet mellan centrum på tryckespinnen och centrum på
låsscylindern skall vara mellan 105 – 116 mm.
Tryckesfallfunktion.
Dörrtrycket (handtaget) måste ha 8 mm tryckespinne.
Dörrtryckets monteringshål 30-38 mm (diagonalt).
•
•
•
•
