CMK2000
12 A5E36847555A/001, 11/2015

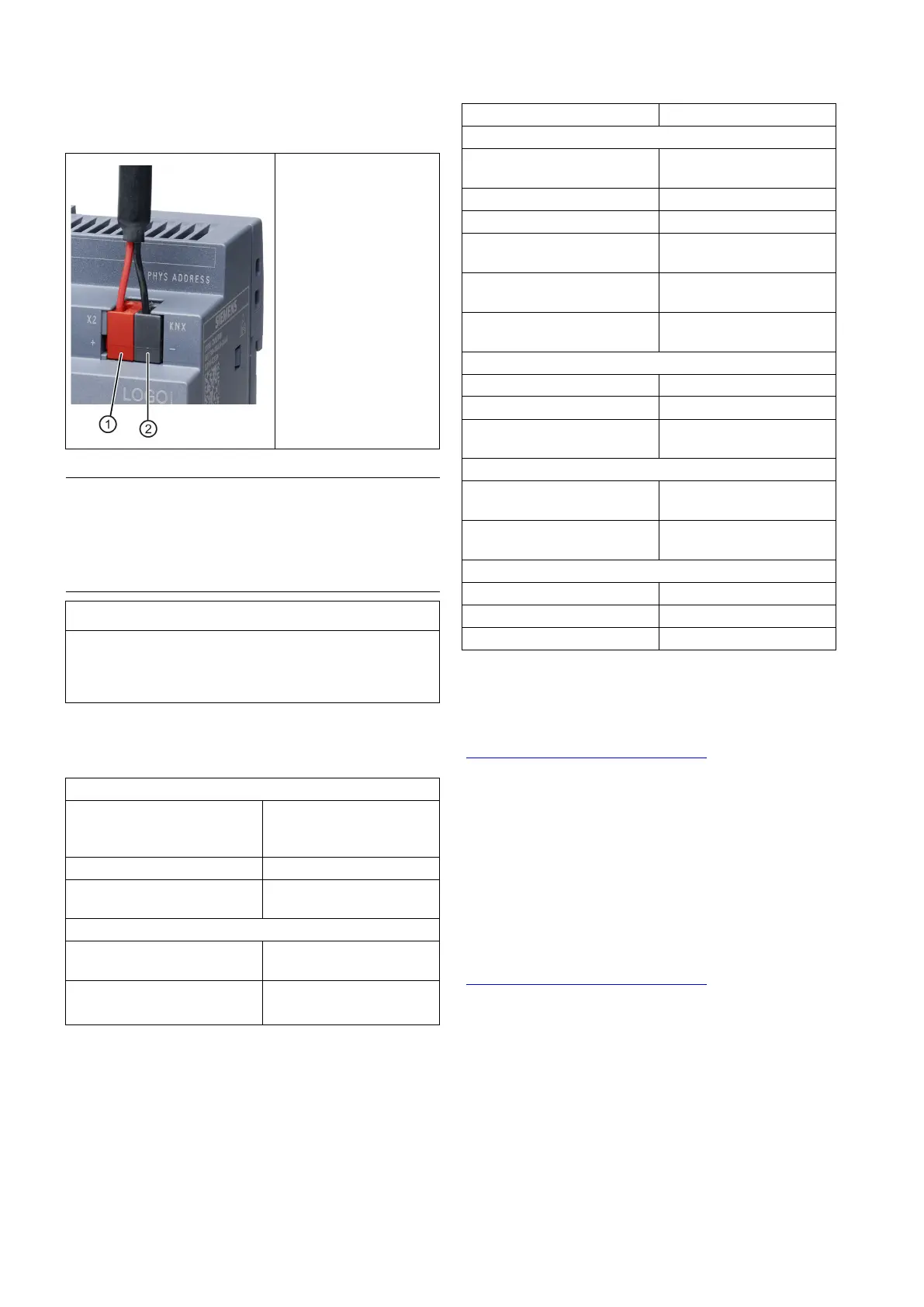

Raccordement du CMK2000 au bus KNX
① rouge (+)
② noir (-)
Câbles bus
recommandés :
• YCYM (2 x 2 x 0,8
mm
2
)
• J-Y(ST)Y (2 x 2 x 0,8
mm
2
)
Seule la paire de conducteurs rouge / noir est utilisée ; la
paire de conducteurs blanc / jaune n'est pas raccordée.
Le blindage du câble KNX ne peut pas être raccordé.
Il convient d'utiliser exclusivement des câbles de bus
Ne pas utiliser d'objet conducteur (par exemple un
tournevis) pour dégager la borne KNX. Cela risquerait
sinon de provoquer un court-circuit des deux contacts
KNX.
Caractéristiques techniques
Tension d'alimentation 24 V CC
(19,2 V à 28,8 V), externe,
Puissance dissipée maximale
Consommation électrique
0,04 A
Vitesse de transmission
100 Mbit/s
Protocoles EIB/KNX,
Température ambiante en
• Installation horizontale
•
0 °C à 45 °C
Température ambiante à
l'entreposage et au transport
-40 °C à +70 °C
Humidité relative de l'air et
10 % à 95 % à 25 °C,
Altitude d'implantation
2000 m
Caractéristiques mécaniques
Dimensions (l x H x P) 71,5 mm x 90 mm x 58,5
Émission d'interférences dans
le secteur résidentiel
selon EN 61000-6-3
Immunité aux perturbations
dans le secteur industriel
selon EN 61000-6-2
Normes, homologations, certificats
Homologation UL Oui
Documentation supplémentaire
Vous trouverez d'autres informations (par exemple sur la
configuration et la mise en service) dans les instructions
d'utilisation Page d'accueil de l'assistance
(http://support.automation.siemens.com
).
Base de données produits ETS
A partir d'ETS 4, vous pouvez télécharger la base de
données produits ainsi que les instructions d'utilisation
relatives au module KNX LOGO! du CMK2000 sous forme
de fichier knxprod.
http://www.siemens.com/gamma-td (mot-clé de recherche
"LOGO")
Siemens Industry Online Support
Site Internet d'assistance
(http://support.automation.siemens.com)
7555A/001, 11/2015
Siemens AG
Division Digital Factory
