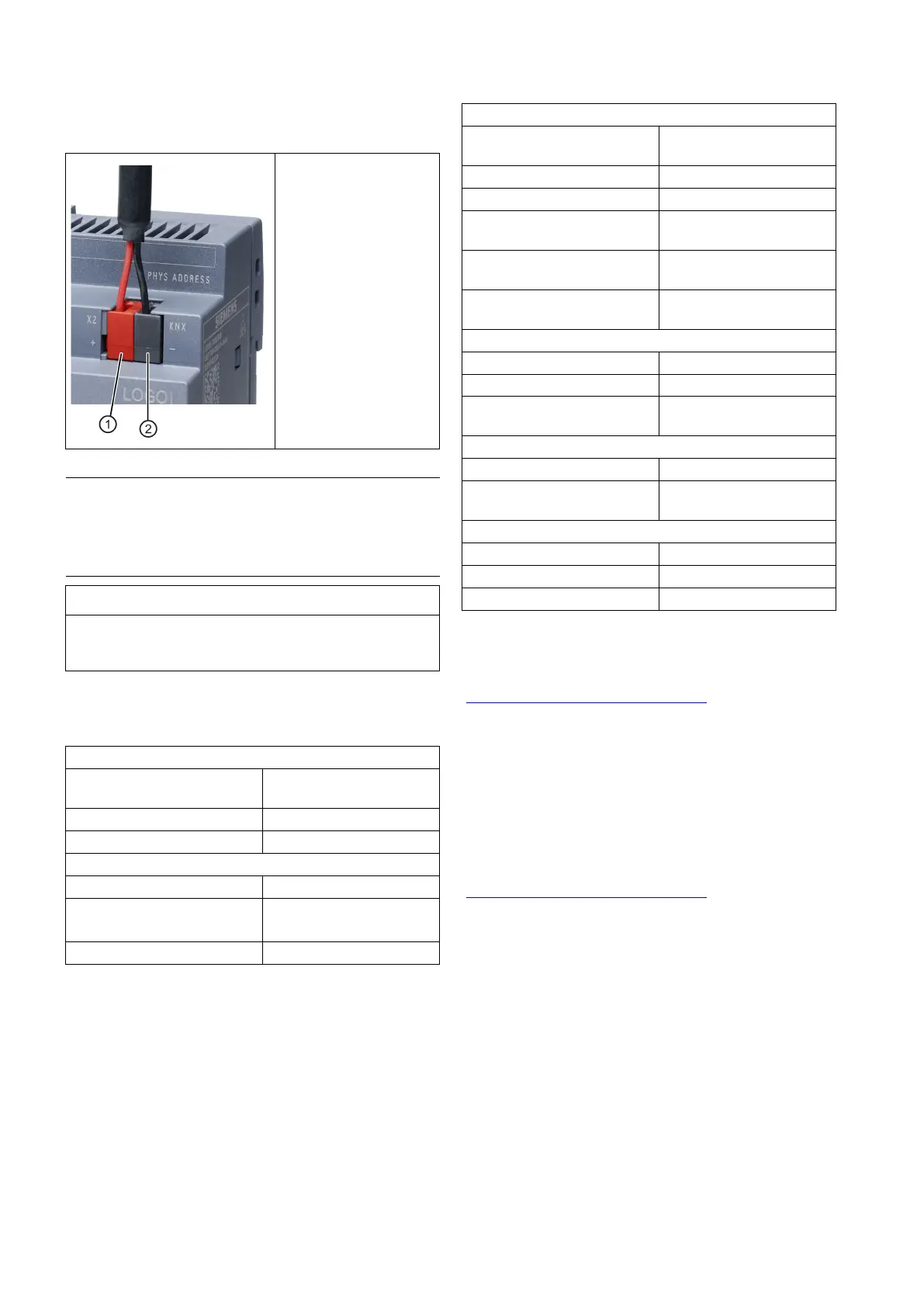

CMK2000'yi KNX veriyoluna bağlayın
① kırmızı (+)
② siyah (-)
Önerilen veri yolu hattı:
• YCYM (2 x 2 x 0,8
mm
2
)
• J-Y(ST)Y (2 x 2 x 0,8
mm
2
)
Not
•
Yalnızca kırmızı-siyah çifti kullanılır, beyaz-sarı çifti
bağlanmaz.
•
KNX kablonun blendajı üzerine koyulmamalıdır.
• Sadece KNX sertifikalı veri yolu hattı kullanılabilir.
DIKKAT
KNX klemensini dışarıya çıkarmak için iletken bir nesne
kullanılmamalıdır (örn. tornavida). Aksi takdirde KNX
saplamasında kısa devre oluşma tehlikesi.
Teknik veriler
Elektrik beslemesi
Besleme gerilimi 24 V DC (19,2 V ... 28,8
V), harici, SELV
Azami performans kaybı
1,1 W
Azami akım tüketimi
0,04 A
Ara birim
Azami aktarma hızı
100 Mbit/s
Protokoller EIB/KNX,
TCP/IP
LOGO! iletişimi
Evet
Ortamla ilgili koşullar
İşletim sırasında ortam
sıcaklığı
•
Yatay montaj
0 °C ... 55 °C
• Dikey montaj
0 °C ... 45 °C
Depolama ve nakliye
sırasında ortam sıcaklığı
-40 °C ila +70 °C
İşletme ve depolama
sırasında rölatif nem oranı
25 °C'de % 10 ... % 95,
yoğuşmasız
Deniz seviyesine göre azami
yükseklik
2000 m
Mekanik veriler
Ağırlık
Yakl. 0,14 kg
Koruma türü
IP20
Ölçüler (G x Y x D) 71,5 mm x 90 mm x 58,5
mm
EMU
Parazit yayımı yaşama alanı
EN 61000-6-3 uyarınca
Parazit dayanıklılığı endüstri
alanı
EN 61000-6-2 uyarınca
Normlar, izinler, sertifikalar
CE işareti
Evet
UL onayı
Evet
cULus
Evet
Diğer Dokümantasyonlar
Daha fazla bilgiye (örn. mühendislik ve işletime alma)
ulaşmak için işletme kılavuzuna Destek Ana Sayfası
(http://support.automation.siemens.com
) başvurun.
ETS ürün veri tabanı
KNX-LOGO Modül CMK2000'e yönelik ürün veri tabanı ve
işletme kılavuzu, ETS 4'ten itibaren knxprod dosyası olarak
indirilebilir.
http://www.siemens.com/gamma-td (arama metni "LOGO")
Siemens Industry Online Support
Destek Ana Sayfası
(http://support.automation.siemens.com
)
CMK2000
A5E36847555A/001
, 11/2015
Siemens AG
Division Digital Factory
Postfach 48 48
90026 NÜRNBERG
ALMANYA
