1.1 Domaine d’application
L’effaceur d’EPROM par UV efface toutes les mémoires EPROM
SIMATIC S5. Un modèle spécial de l’appareil de base est disponible pour
une mise en service dans les pays dans lequels la tension secteur est de
120 V/60 Hz.
1.2 Constitution
Le tube UV est intégré à un boîtier en plastique robuste équipé d’un
connecteur d’alimentation. Le temps d’effacement se règle à l’aide d’une
minuterie munie d’un bouton de réglage rotatif (1). La face avant de l’ef-
faceur est équipée d’un tiroir (2) dans lequel l’on introduit les mémoires
EPROM. Ce tiroir est conçu de sorte qu’aucun rayonnement UV ne
puisse être émis de l’appareil si on l’ouvre pendant le fonctionnement du
tube UV.
Tiroir
Bouton de réglage

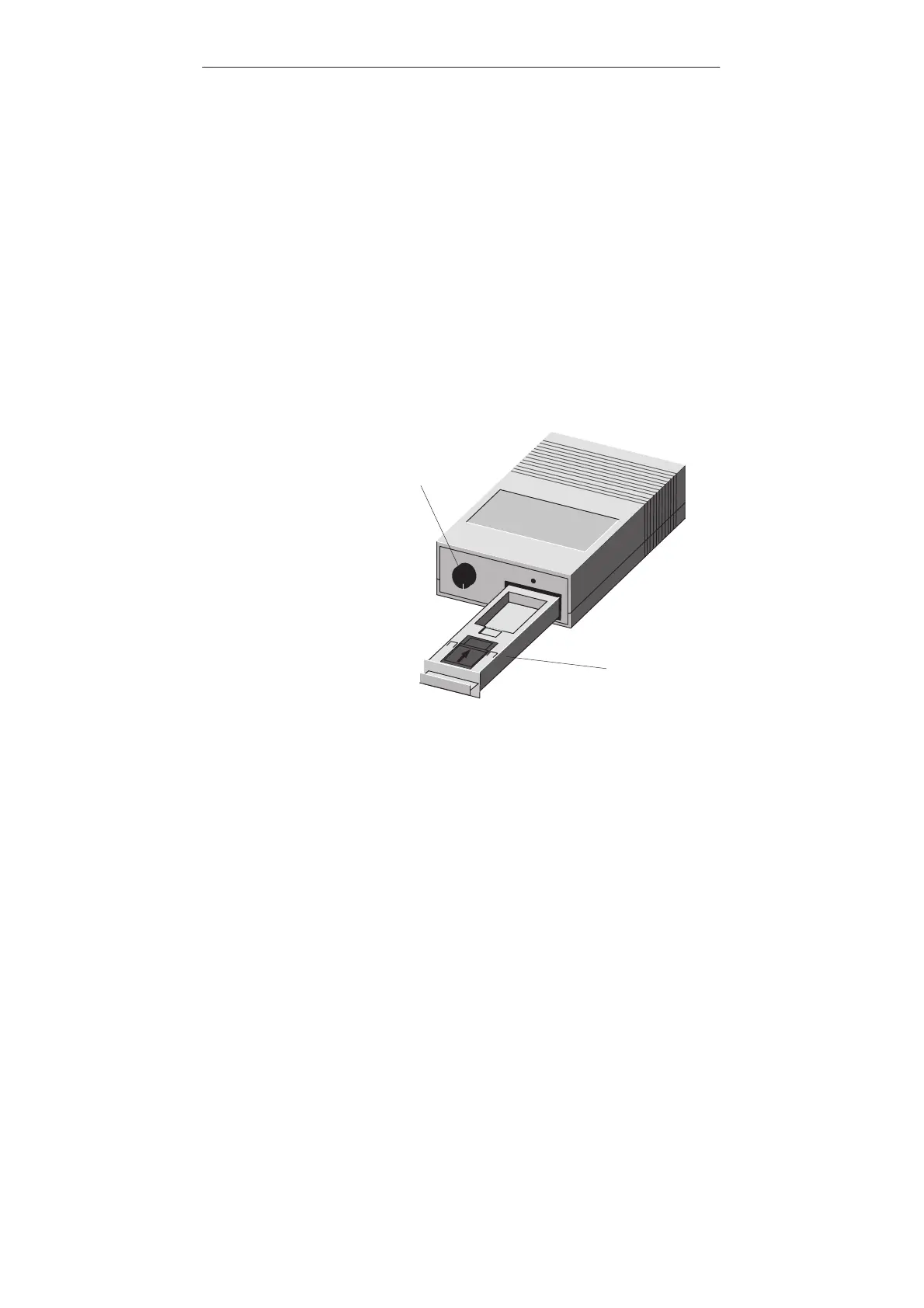

Figure 1-1 Appareil d’effacement par UV
Pour introduire les mémoires GWE-EPROM, vous devez retirer l’adapta-
teur qui se trouve dans le tiroir. Pour toutes les autres mémoires, l’adapta-
teur doit être mis en place pour garantir que les EPROM à effacer sont
correctement positionnées sous la fenêtre d’effacement.
Description techni
q
ue
