Sicherung
2.2 Auswechseln der Feinsicherung F1
29Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009

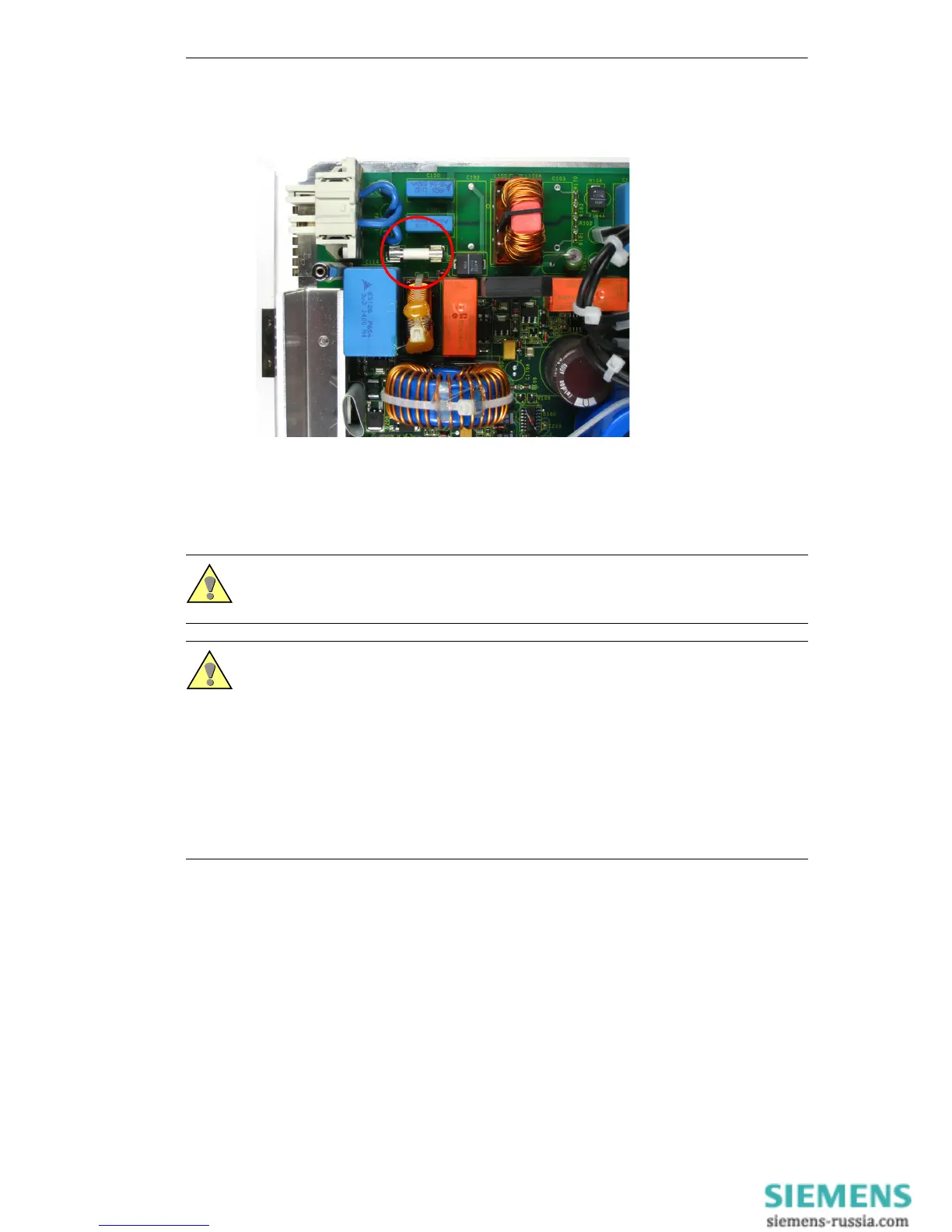

Die Feinsicherung F1 ist jetzt frei zugänglich (siehe Bild 2-9).
Bild 2-9 Feinsicherung F1

Ersetzen Sie die Feinsicherung F1 mit Hilfe der Kunststoffpinzette durch eine identische oder
durch eine von Siemens empfohlene.
 Bauen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen.
Achtung
Achten Sie darauf, dass alle Komponenten richtig und vollständig eingeschoben sind und dass
die Verriegelungshebel sicher eingerastet sind.
Achtung
Beachten Sie beim Verbinden der Flachbandkabel-Steckverbinder der Frontplatte mit den
Stiftleisten der CPU-Baugruppe folgende Montagehinweise:
• Die Flachbandkabel-Steckverbinder haben je einen Kontakt mehr als die Stiftleisten der
CPU-Baugruppe. Deshalb ist der oberste Kontakt der Flachbandkabel-Steckverbinder mit
einem Stift verschlossen. Jeder Flachbandkabel-Steckverbinder muss deshalb um einen
Kontakt versetzt auf der jeweiligen Stiftleiste der CPU-Baugruppe aufgesteckt werden.
• Die seitlichen Führungen der Flachbandkabel-Steckverbinder müssen beim Einstecken zu
den Außenseiten der Stiftleisten der CPU-Baugruppe zeigen.
• Achten Sie darauf, dass die beiden Flachbandkabel-Steckverbinder in die Stiftleisten der
CPU-Baugruppe fühlbar einrasten.
