Massenspeicher
3.3 Auswechseln des Massenspeichers
36 Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009
3.3 Auswechseln des Massenspeichers
3.3.1 Auswechseln einer 2,5”-Flash Disk gegen eine 2,5”-Flash Disk
 Öffnen Sie das Gerät gemäß Kapitel 3.2.
 Lösen Sie die CPU-Baugruppe aus der Steckverbindung, indem Sie die schwarzen Verriege-
lungshebel so weit nach rechts drücken, bis die Hebel aus der Platine ausrasten. Kippen Sie
beide Verriegungshebel gleichzeitig nach vorn (ca. 45°), bis diese in der zweiten Stellung auf
der Platine einrasten (siehe Bild 3-7).

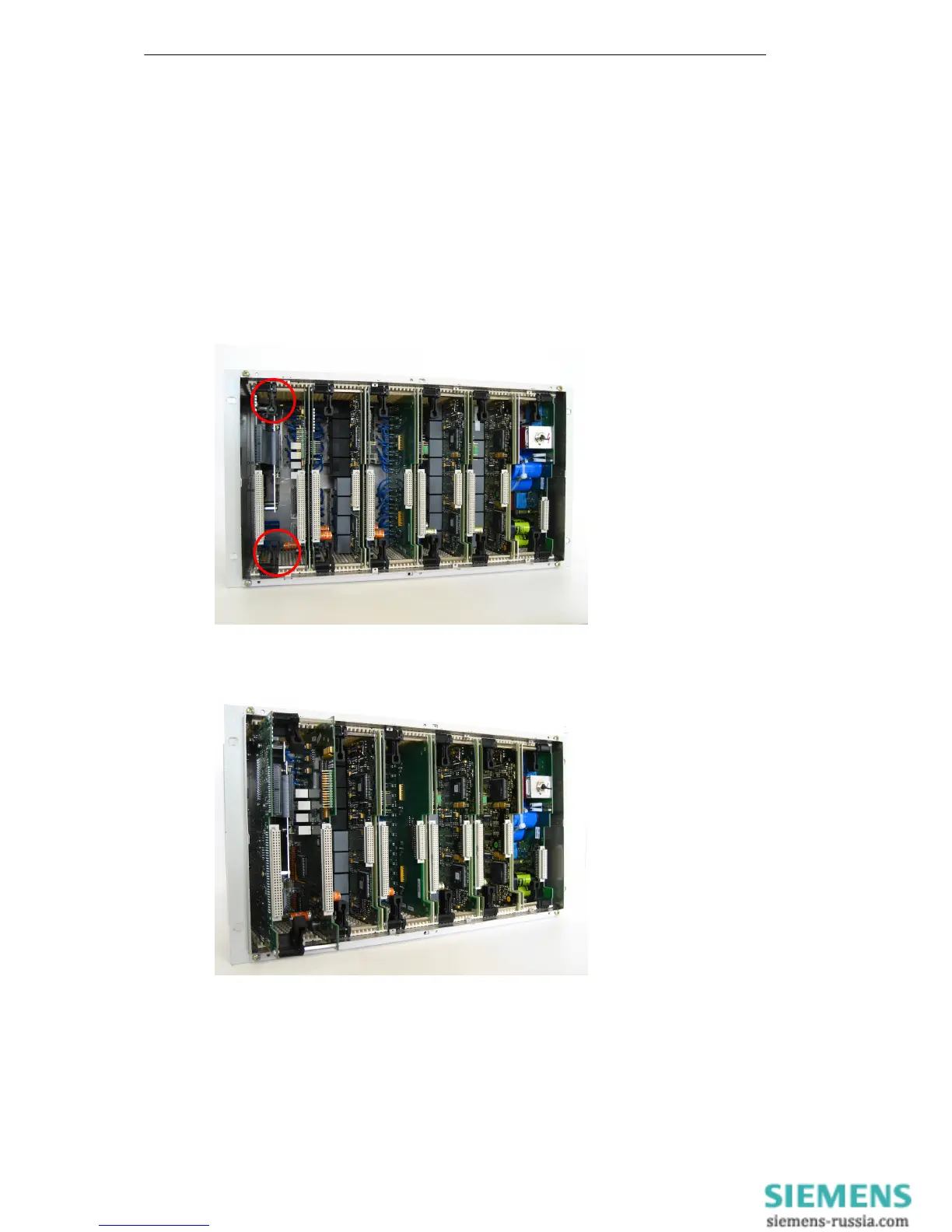

Bild 3-7 Entriegelung der CPU-Baugruppe (Ansicht mit 2,5”-Flash Disk auf der CPU-Baugruppe)

Ziehen Sie die CPU-Baugruppe nach vorne heraus (siehe Bild 3-8).
Bild 3-8 Herausziehen der CPU-Baugruppe (Ansicht mit 2,5”-Flash Disk auf der CPU-Baugruppe)
