Massenspeicher
3.3 Auswechseln des Massenspeichers
42 Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009
3.3.3 Auswechseln eines DOM-Flash-Speichers gegen einen DOM-
Flash-Speicher
Öffnen Sie das Gerät gemäß Kapitel 3.2.
Ziehen Sie den DOM-Flash-Speicher vorsichtig vom Steckverbinder ab (siehe Bild 3-16).
Achten Sie darauf, dass die Anschlusspins der CPU-Baugruppe nicht verbogen werden.

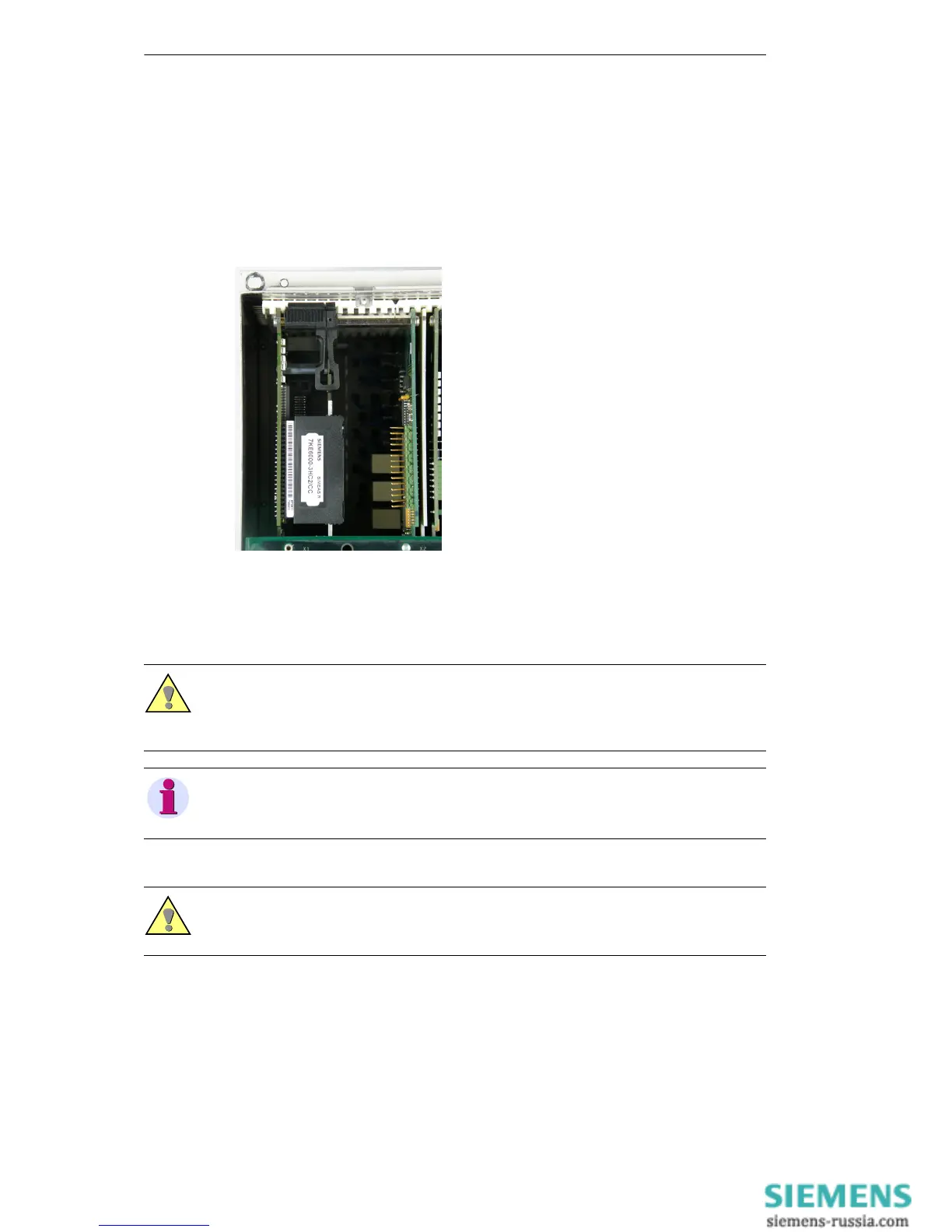

Bild 3-16 DOM-Flash-Speicher auf der CPU-Baugruppe
Stecken Sie den DOM-Flash-Speicher unter Beachtung der richtigen Polarität und der
erforderlichen EGB-Maßnahmen in den Steckverbinder. Dabei muss der Aufkleber mit der
Bestellnummer nach vorn und die DOM-Steckverbinder-Nase zum inneren Teil der CPU-
Baugruppe zeigen (siehe Bild 3-16).
Bauen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen.
Achtung
Beachten Sie unbedingt, dass Sie den DOM-Flash-Speicher so einsetzen, dass der Aufkleber
mit der Bestellnummer (MLFB) sichtbar ist (siehe Bild 3-16) und sich die DOM-Steckverbinder-
Nase auf der Rückseite befindet.
Hinweis
Der DOM-Flash-Speicher verfügt über einen Master-Slave-Umschalter und gegebenenfalls über
einen Schreibschutz-Schalter, deren Einstellungen Sie nicht verändern dürfen.
Achtung
Achten Sie darauf, dass alle Komponenten richtig und vollständig eingeschoben sind und dass
die Verriegelungshebel sicher eingerastet sind.
