Batterie und Akkupack
1.1 Batterie auf der CPU-Baugruppe
10 Digitaler Störschreiber, SIMEAS R/SIMEAS R-PMU, Wartungshandbuch
E50417-H1074-C364-A2, Ausgabedatum 11.2009
Vorgehensweise
Um die Batterie auszuwechseln, gehen Sie folgende Punkte Schritt für Schritt durch:
Bereiten Sie den Arbeitsplatz EGB-gerecht vor und legen Sie die benötigten Materialien
bereit. Stellen Sie sicher, dass das Gerät freigeschaltet ist (ausgeschaltet und von der Ver-
sorgungsspannung getrennt bzw. Sicherungsautomat abgeschaltet).
Warten Sie ca. 10 Sekunden.
Entfernen Sie den Abdeckrahmen des Gerätes. Klappen Sie hierzu zunächst die obere und
untere Blende am Rahmen nach vorn. Lösen Sie anschließend die vier unverlierbaren
Schrauben in den Ecken des Rahmens (siehe Bild 1-1).

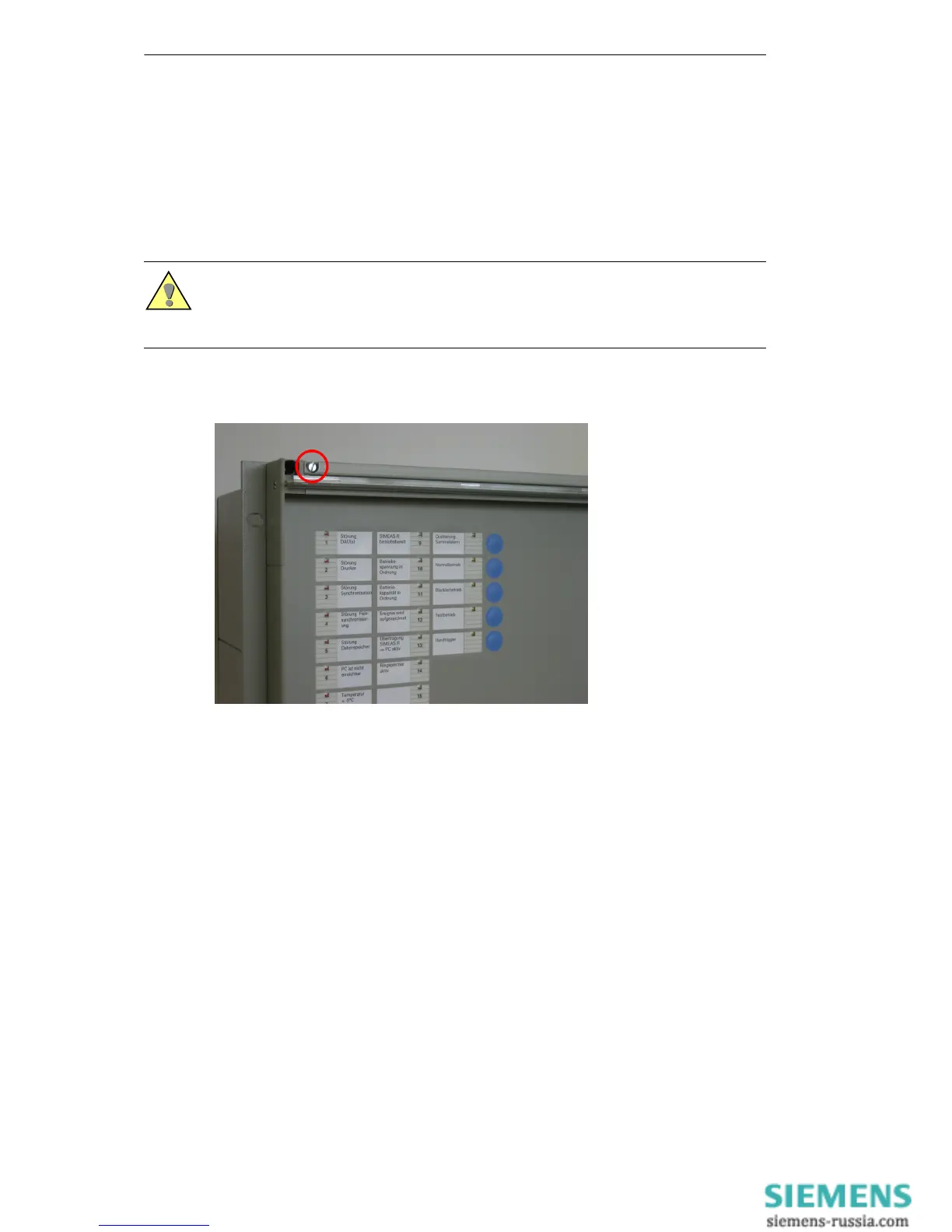

Bild 1-1 Abdeckrahmen lösen
Vorsicht
Auch nach Ausschalten des Gerätes können gefährliche Spannungen am Gerät anliegen (Pro-
zessgrößen). Um Gefährdungen zu vermeiden, ist das Gerät freizuschalten und gegen Wieder-
einschalten zu sichern.
